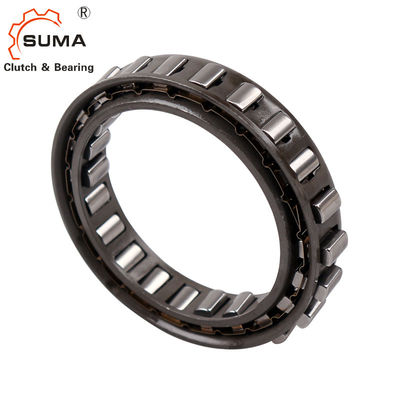

위기 한 방법 태도를 오버런하는 DC3175(3C) 스프래그 타입

기본 정보
원래 장소: 중국
브랜드 이름: SUMA
인증: ISO SGS
모델 번호: DC3175(3C)
최소 주문 수량: 1
가격: USD8-USD12 PER PIECE
포장 세부 사항: 카톤 박스
배달 시간: 3-5 일
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹, Paypal
공급 능력: 달 당 1000pcs
상품 이름: DC3175(3C)를 지니는 단방향 클러치 재료: Gcr15 방위 강철
토크 수용량: 159Nm 회전 속도: 6000rpm
단위 중량: 0.06kg 보증: 1년이요
사이즈: 31.75*48.41*13.5mm OEM: 받아들이세요
하이 라이트:

DC Sprag Type Clutch

,

2600RPM Sprag Type Clutch

,

Extension One Way Sprag Clutch

DC 스프래그 타입 위기

간략한 소개

타입 DC는 안쪽이거나 바깥 레이스 없이 스프래그 타입 자유륜 새장입니다. 그것은 굴대이고 경하중, 주유와 봉합에게 레이스, 베어링 지지대를 제공하는 설계에 설치되어야만 합니다. DC 종류 버전-N은 윤활유의 모든 종류가 현재 전력 전송 장비에 사용했다고 받아들입니다.
스프라그 공간 공차는 초과되지 않아야 합니다. 안쪽이고 바깥 레이스는 자유륜이 다음과 같은 페이지에서 보여지는 것으로서 바르게 작용한다는 것을 보증하기 위해 둘다 어떠한 휴회 없이, 최소 평범한 폭 E를 가지고 있어야 합니다.

선택적으로, 인종은 아래 생산에 달구어 굳어지 강재축 또는 주택에서 만들어질 수 있습니다. 마감부의 표면 강도는 0,6 밀리미터 최저치의 깊이를 위해, HRC 60 내지 62여야 합니다.

45에 대한 HRC35라는 것 핵심 경도. 22CLA를 초과하지 않기 위한 조도. 레이스 사이의 최대 테이프녹화자 : 25 밀리미터 폭을 위한 0,007 밀리미터.



차원과 능력




사이즈







TKN1)

오버러닝 속도

스프라그 공간





아니오.

클립의



아니오.

스프라그의

중량
nimax2) namax3) Øa+0.008
-0.005
Øc± 0.013 에민 Ødmin Øbmax
[Nm] [min-1] [분 -1] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [밀리미터]     [킬로그램]
DC2222G 엔 63 8600 4300 22.225 38.885 8.33±0.075 10 50 15 - 12 0.03
DC2776 엔 119 6900 3400 27.762 44.422 8.33±0.075 13.5 58 18 - 14 0.055
DC3034 엔 124 6300 3100 30.34 47 8.33±0.075 13.5 62 20 - 14 0.06
DC3175(3C)-N 159 6000 3000 31.75 48.41 8.33±0.075 13.5 63 21 3 16 0.06
DC3809A 엔 275 5000 2500 38.092 54.752 8.33±0.075 16 71 25 - 18 0.085
DC4127(3C)-N 224 4600 2300 41.275 57.935 8.33±0.075 13.5 75 27 3 18 0.09
DC4445A 엔 363 4300 2100 44.45 61.11 8.33±0.1 16 79 29 - 20 0.095
DC4972(4C)-N 306 3800 1900 49.721 66.381 8.33±0.1 13.5 86 33 4 22 0.1
DC5476A 엔 525 3500 1700 54.765 71.425 8.33±0.1 16 92 36 - 24 0.11
DC5476A(4C)-N 525 3500 1700 54.765 71.425 8.33±0.1 16 92 36 4 24 0.13
DC5476B(4C)-N 769 3500 1700 54.765 71.425 8.33±0.1 21 92 36 4 24 0.18
DC5476C(4C)-N 990 3500 1700 54.765 71.425 8.33±0.1 25.4 92 36 4 24 0.2
DC5776A 엔 604 3300 1600 57.76 74.42 8.33±0.1 16 98 38 - 26 0.11
DC6334B 엔 806 3000 1500 63.34 80 8.33±0.1 21 104 42 - 26 0.175
DC7221(5C)-N 675 2600 1300 72.217 88.877 8.33±0.1 13.5 115 48 5 30 0.14
DC7221B 엔 1279 2600 1300 72.217 88.877 8.33±0.1 21 115 48 - 30 0.185
DC7221B(5C)-N 1279 2600 1300 72.217 88.877 8.33±0.1 21 115 48 5 30 0.21
DC7969C(5C)-N 2038 2400 1200 79.698 96.358 8.33±0.1 25.4 124 53 5 34 0.28
DC8334C 엔 2055 2300 1100 83.34 100.000 8.33±0.1 25.4 132 55 - 34 0.27
DC8729A 엔 1250 2200 1100 87.29 103.96 8.33±0.1 16 134 58 - 34 0.165
DC10323A(5C)*-N 1612 1800 900 103.231** 119.891 8.33±0.1 16 155 68 5 40 0.205
DC12334C*-N 4800 1500 750 123.340** 140.000 8.33±0.1 25.4 184 80 - 50 0.4
DC12388C(11C) 4875 1500 750 123.881 142.88 9.50±0.1 25.4 186 80 11 44 0.4

기록
1) T max = 2 × T 나트
>>는 선택 페이지 12 내지 19를 언급합니다
2) 내측 레이스 초과
3) 바깥 레이스 초과
*) 내측 케이지 센터링 플랜지는 상대방에 있습니다

**) ± 0,013 퍼미블을 허용한도의 확대



실장 예


그림

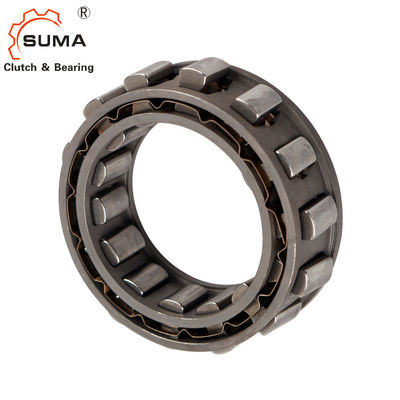

 위기 한 방법 태도를 오버런하는 DC3175(3C) 스프래그 타입 2

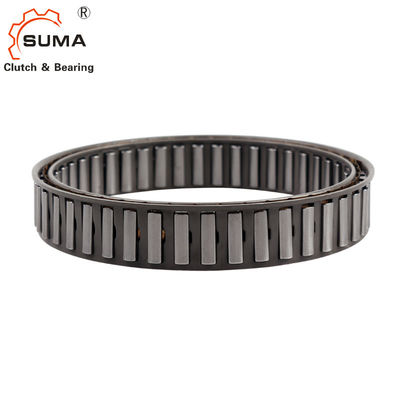

위기 한 방법 태도를 오버런하는 DC3175(3C) 스프래그 타입 3
