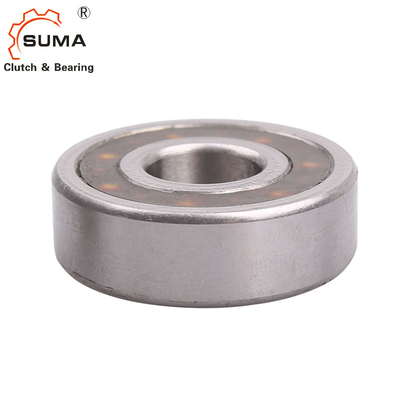

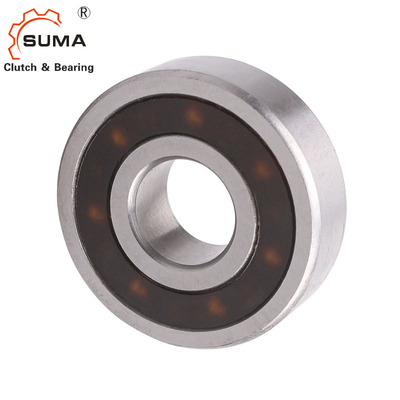

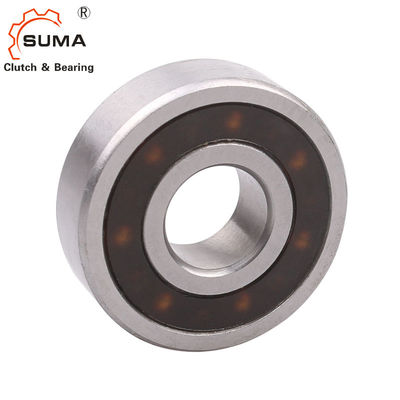

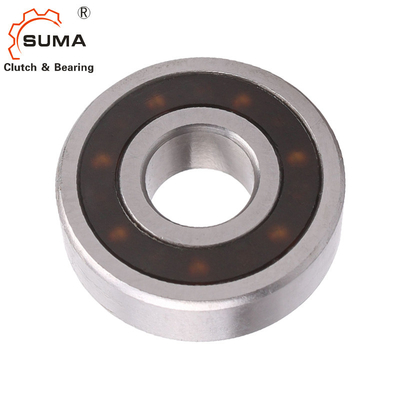

FK FK-2RS 자유륜 한 방법 태도 FK6204 FK6204-2RS
자유륜 한 방법 태도의 특징
폭
12 / 14 / 15 / 16 / 17 / 18 밀리미터
작동 온도
최대. 140' C
청구하는 대로 더 높은 온도
최대. 110' C (RS 밀봉과 디자인 2RS)
주유
밀봉과 시리즈 FK 2RS
효과적 수명 그리스 윤활유
밀봉 디스크 없는 시리즈 FK
오일 또는 그리스 윤활유
코로우젼 프로텍션으로 전달됩니다.
설치
설치 허용 오차
샤프트 n6 ; 허브 N7
메이팅 부분
메이팅 부분의 경화증과 연마는 필요하지 않습니다. 완전히 깨끗한 (그리스는 압착 끼움을 만들기 전에 자유륜 클러치의 벨소리와 더불어 자유륜 클러치의 부근에 메이팅 부분을 자유롭게 합니다).
태도
자유륜 클러치는 구름 베어링을 포함합니다. 추가적 외부 베어링 지지대는 필요하지 않습니다.
적당한 압력을 누르세요
압착 끼움 압력은 볼에 가해지지 않아야 합니다.
클램핑 방향
내측 링 위의 화살은 내측 링의 클램핑 방향으로 지정합니다.
차원과 능력
드로잉 전설 :
D = 내경 D = 외경 W = 폭 R = 가장자리 반지름 T = 토크 엔 = 회전 속도 C = 부하 용량
선임 |
D [밀리미터] |
D [밀리미터] |
W [밀리미터] |
트놈 [Nm] |
나맥스 [rpm] |
크디킨. [N] |
크스탯. [N] |
R [밀리미터] |
중량 [킬로그램] |
항목 번호. |
FK 6203 | 17 | 40 | 12 | 53 | 10,800 | 6,245 | 3,441 | 1.0 | 0.07 | 301065 |
FK 6203-RS | 17 | 40 | 12 | 53 | 3,700 | 6,245 | 3,441 | 1.0 | 0.07 | 301079 |
FK 6204 | 20 | 47 | 14 | 60 | 7,500 | 6,869 | 4,268 | 1.5 | 0.12 | 301068 |
FK 6204-2RS | 20 | 47 | 14 | 60 | 3,200 | 6,869 | 4,268 | 1.5 | 0.12 | 301087 |
FK 6205 | 25 | 52 | 15 | 104 | 5,400 | 7,448 | 5,146 | 1.5 | 0.15 | 301070 |
FK 6205-2RS | 25 | 52 | 15 | 104 | 2,800 | 7,448 | 5,146 | 1.5 | 0.15 | 301092 |
FK 6206 | 30 | 62 | 16 | 148 | 5,100 | 7,859 | 6,066 | 1.5 | 0.23 | 301074 |
FK 6206-2RS | 30 | 62 | 16 | 148 | 2,400 | 7,859 | 6,066 | 1.5 | 0.23 | 301103 |
FK 6207 | 35 | 72 | 17 | 265 | 3,700 | 8,902 | 7,819 | 2.7 | 0.34 | 301077 |
FK 6207-2RS | 35 | 72 | 17 | 265 | 1,900 | 8,902 | 7,819 | 2.7 | 0.34 | 301108 |
FK 6208 | 40 | 80 | 18 | 267 | 3,700 | 8,902 | 7,752 | 2.7 | 0.45 | 301078 |
FK 6208-2RS | 40 | 80 | 18 | 267 | 1,900 | 8,902 | 7,752 | 2.7 | 0.45 | 301110 |
FK 6304-2RS | 20 | 52 | 15 | 104 | 2800 | 7448 | 5146 | 1.5 | 0.17 | 301098 |
시리즈 FK 2RS (밀봉으로)과 시리즈 FK (없이 밀봉)을 위한 제반 특성
특정한 명목상 토크는 메이팅 부분의 충분한 강성도를 기반으로 합니다 .
밀봉) = 제조 유닛의 타고난 속도 ( 없이 시리즈 FK를 위한 회전 속도 엔
밀봉) = 메이팅 부분의 속도 차이 (을 가진 시리즈 FK 2RS를 위한 회전 속도 엔.
등 구동 토크는 토크 암에 의해 제지당합니다. 토크 암은 위치로 클램핑되지 않아야 합니다. 그것은 안에 0.5 인치 행위를 가지고 있어야 합니다 그 굴대이고 방사식 방향에서.
FRHM 백스톱은 여유 피트 때문에 공급됩니다. 내측 링 위의 세트 나사가 축방향 리텐션에 제공된다고, 수직갱 구는 요구되지 않습니다.
