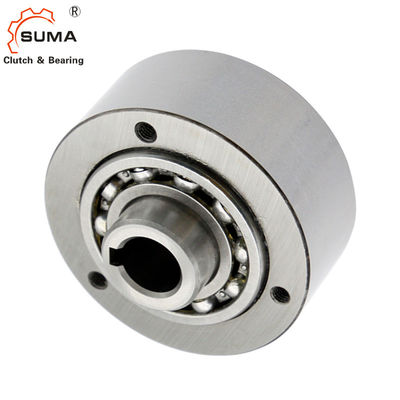

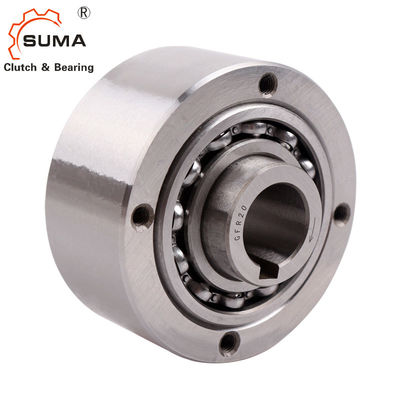

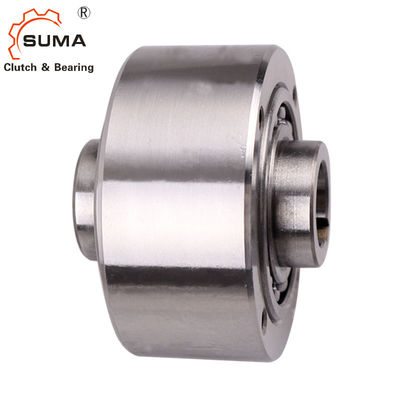

GL12 GLP12는 H6 허용한도 55Nm 백스톱 캠 클러치를 스랙
특징
GL 타입 자유륜은 160을 가지고 있습니다.. 바깥 레이스와 내측 레이스를 집중하는데 사용되는 시리즈 볼 베어링. 토오크 력들은 샤프트에서 핵심에 의한 내측 레이스까지 그리고 바깥 레이스에서 스크루에 의한 외부 지역까지 전해집니다. 샤프트 허용한도는 h6 또는 j6이어야 하고 바깥 레이스 키가 h7을 허용오차를 줍니다. 활동, 다음과 같은 교육이 페이지 12에 주어지기 전에 각각 그리스 또는 기름 윤활은 자유륜에 적용되어야 합니다. 각각 자유륜은 바깥 레이스와 플랜지 사이에 삽입될 2 종이 개스킷으로 공급됩니다. 만약 그들이 사용되지 않으면, 자유륜이 심하게 손상될 수 있습니다.
기술 데이터
상품 이름 | GL GLP 한 방법 스프라그 태도 |
모델 | GL GLP |
재료 | GCr15 |
패키지 | 카톤 박스 / 나무상자, 도르래, 기타 등등 |
지불 기간 | TT. D/A,D/P,Western 통합인 L/C (신용장) |
배달 시간 | 샘플, 대량 주문을 위한 7 일을 위한 2-4 일 |
차원과 능력
모델 | dH7 | Dh6 | L | L1 | L2 | D1 | D2 | D3 | Z | g* | 나맥스 min-1 |
TN | 저항 토크 |
중량 | |
밀리미터 | 내부 레이스 |
외부의 레이스 |
별거 안 해 | 별거 안 해 | Kg | ||||||||||
GL 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | 5.5 | 4000 | 5600 | 55 | 0.11 | 0.5 |
GL 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 3700 | 5300 | 125 | 0.15 | 0.8 |
GL 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 2700 | 4600 | 181 | 0.18 | 1.0 |
GL 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 2200 | 3600 | 288 | 0.36 | 1.5 |
GL 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 1800 | 3300 | 500 | 0.40 | 2.2 |
GL 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 1500 | 3000 | 735 | 0.60 | 3.0 |
GL 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 1200 | 2600 | 1040 | 0.84 | 4.6 |
GL 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | M8 | 1000 | 2400 | 1125 | 0.94 | 4.7 |
GL 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | M8 | 850 | 2200 | 2125 | 1.28 | 7.2 |
GL 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | M10 | 750 | 2000 | 2625 | 1.50 | 8.6 |
GL 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | M10 | 650 | 1900 | 3500 | 1.60 | 10.5 |
GL 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 550 | 1700 | 5750 | 3.60 | 13.5 |
GL 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 500 | 1600 | 8500 | 3.60 | 18.2 |
GL 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 450 | 1500 | 14500 | 6.80 | 28.5 |
GL 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 350 | 1250 | 20000 | 8.80 | 42.5 |
GL 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 300 | 1100 | 25000 | 12.00 | 56.0 |
GL 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 250 | 1000 | 31250 | 12.50 | 65.0 |
GL 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 200 | 800 | 70000 | 13.50 | 138.0 |
모델 | dH7 | Dh6 | L | L1 | L2 | D1 | D2 | D3 | Z | g* | bH8 | T | 나맥스 min-1 |
TN | 저항 토크 |
중량 | |
밀리미터 | 밀리미터 | 내부 레이스 |
외부의 레이스 |
별거 안 해 | 별거 안 해 | Kg | |||||||||||
GLP 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | 5.5 | 4 | 2 | 4000 | 5600 | 55 | 0.11 | 0.5 |
GLP 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 5 | 3 | 3700 | 5300 | 125 | 0.15 | 0.8 |
GLP 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 6 | 3.5 | 2700 | 4600 | 181 | 0.18 | 1.0 |
GLP 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 8 | 4 | 2200 | 3600 | 288 | 0.36 | 1.5 |
GLP 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 8 | 4 | 1800 | 3300 | 500 | 0.40 | 2.2 |
GLP 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 10 | 5 | 1500 | 3000 | 735 | 0.60 | 3.0 |
GLP 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 12 | 5 | 1200 | 2600 | 1040 | 0.84 | 4.6 |
GLP 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | M8 | 14 | 5.5 | 1000 | 2400 | 1125 | 0.94 | 4.7 |
GLP 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | M8 | 14 | 5.5 | 850 | 2200 | 2125 | 1.28 | 7.2 |
GLP 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | M10 | 16 | 6 | 750 | 2000 | 2625 | 1.50 | 8.6 |
GLP 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | M10 | 18 | 7 | 650 | 1900 | 3500 | 1.60 | 10.5 |
GLP 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 20 | 7.5 | 550 | 1700 | 5750 | 3.60 | 13.5 |
GLP 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 22 | 9 | 500 | 1600 | 8500 | 3.60 | 18.2 |
GLP 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 25 | 9 | 450 | 1500 | 14500 | 6.80 | 28.5 |
GLP 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 28 | 10 | 350 | 1250 | 20000 | 8.80 | 42.5 |
GLP 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 300 | 1100 | 25000 | 12.00 | 56.0 |
GLP 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 250 | 1000 | 31250 | 12.50 | 65.0 |
GLP 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 36 | 12 | 200 | 800 | 70000 | 13.50 | 138.0 |
T mAX = 2 X T 엔
키웨이 dIn 6885 페이지 1
*GLP12는 X ø5,5가 통과하여 구멍을 뚫는 3를 가지고 있습니다
1) 내측 레이스는 바깥 레이스 보다 더 빠르게 있습니다
2) 바깥 레이스는 내측 레이스 보다 더 빠르게 있습니다
