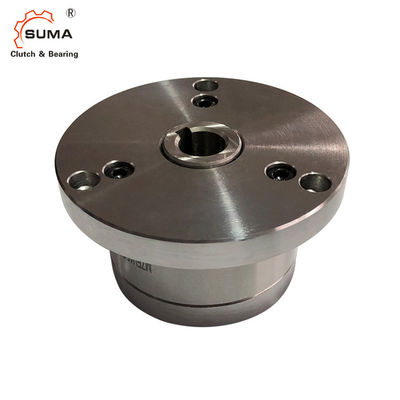

어떤 주유 없이 100 Nm MZEU GCr15 롤러 크러치 베아링
모델 부정.
큐 내측 레이스
Ｗ 바깥 레이스
Ｅ 캠
Ｒ 봄
Ｔ 태도
Ｙ 측판
Ｕ E1 플랜지
i E2 플랜지
오우 소켓 볼트
!0 멈춤 나사

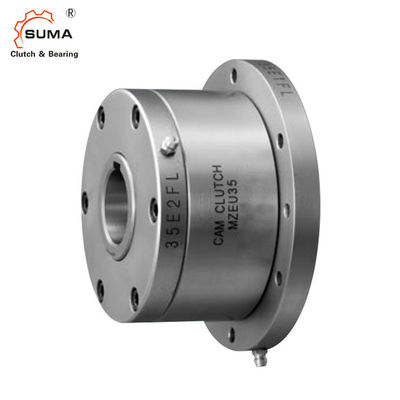

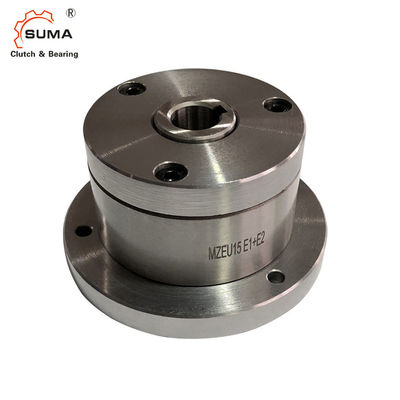

이 그림은 MZEU E1+E2를 보여줍니다
MZEU Ｋ
어떤 마크 : 바깥 레이스 위의 어떤 키웨이.
Ｋ : 바깥 레이스 위의 키웨이.
차원과 능력
| 모델 | 토크 능력 |
맥스. 오버러닝 |
끌기 토크 |
구멍 내경 | 키웨이 | A | 비 | BF | Ｃ | DF | Ｆ | Ｍ | 엔 | 중량 | |
|
내부 레이스 |
외부의 레이스 |
||||||||||||||
| 별거 안 해 | 분 Ｒ / | 분 Ｒ / | 별거 안 해 | H7 | 내측 레이스 | h7 | 킬로그램 | ||||||||
| MZEU12(K)E1+E2 | 60 | 2,000 | 1,000 | 0.20 | 12 | 4X 1.8 | 42 | 62 | 85 | 20 | 72 | 20 | 10.0 | 5.7 | 1.1 |
| MZEU15(K)E1+E2 | 100 | 1,800 | 900 | 0.20 | 15 | 5 Ｘ 2.3 | 52 | 68 | 92 | 28 | 78 | 25 | 11.0 | 5.7 | 1.5 |
| MZEU20(K)E1+E2 | 245 | 1,600 | 700 | 0.29 | 20 | 6X 2.8 | 57 | 75 | 98 | 34 | 85 | 30 | 10.5 | 5.7 | 1.9 |
| MZEU25(K)E1+E2 | 425 | 1,600 | 600 | 0.33 | 25 | 8X 3.3 | 60 | 90 | 118 | 35 | 104 | 40 | 11.5 | 6.8 | 2.9 |
| MZEU30(K)E1+E2 | 735 | 1,500 | 500 | 0.39 | 30 | 8X3.3 | 68 | 100 | 128 | 43 | 114 | 45 | 11.5 | 6.8 | 4.0 |
| MZEU35(K)E1+E2 | 1,015 | 1,400 | 300 | 0.49 | 35 | 10X3.3 | 74 | 110 | 140 | 45 | 124 | 50 | 13.5 | 6.8 | 5.2 |
| MZEU40(K)E1+E2 | 1,350 | 1,400 | 300 | 0.59 | 40 | 12X3.3 | 86 | 125 | 160 | 53 | 142 | 55 | 15.5 | 9.0 | 7.9 |
| MZEU45(K)E1+E2 | 1,620 | 1,400 | 300 | 0.69 | 45 | 14X3.8 | 86 | 130 | 165 | 53 | 146 | 60 | 15.5 | 9.0 | 9.3 |
| MZEU50(K)E1+E2 | 2,070 | 1,300 | 250 | 0.79 | 50 | 14X3.8 | 94 | 150 | 185 | 64 | 166 | 70 | 14.0 | 9.0 | 11.7 |
| MZEU55(K)E1+E2 | 2,400 | 1,300 | 250 | 0.88 | 55 | 16X4.3 | 104 | 160 | 204 | 66 | 182 | 75 | 18.0 | 11.0 | 15.3 |
| MZEU60(K)E1+E2 | 2,950 | 1,200 | 250 | 0.98 | 60 | 18X4.4 | 114 | 170 | 214 | 78 | 192 | 80 | 17.0 | 11.0 | 17.7 |
| MZEU70(K)E1+E2 | 4,210 | 1,100 | 250 | 1.27 | 70 | 20X4.9 | 134 | 190 | 234 | 95 | 212 | 90 | 18.5 | 11.0 | 25.5 |
| MZEU80(K)E1+E2 | 5,170 | 800 | 200 | 1.38 | 80 | 22X5.4 | 144 | 210 | 254 | 100 | 232 | 105 | 21.0 | 11.0 | 33.2 |
| MZEU90(K)E1+E2 | 12,000 | 450 | 150 | 4.70 | 90 | 25X5.4 | 158 | 230 | 278 | 115 | 254 | 120 | 20.5 | 13.0 | 38.3 |
| MZEU100(K)E1+E2 | 17,600 | 400 | 130 | 5.39 | 100 | 28X 6.4 | 182 | 270 | 335 | 120 | 305 | 140 | 30.0 | 17.5 | 68.8 |
| MZEU130(K)E1+E2 | 24,500 | 320 | 110 | 6.76 | 130 | 32X7.4 | 212 | 310 | 380 | 152 | 345 | 160 | 29.0 | 17.5 | 98.2 |
| MZEU150(K)E1+E2 | 33,800 | 240 | 80 | 8.13 | 150 | 36X8.4 | 246 | 400 | 485 | 180 | 445 | 200 | 32.0 | 21.5 | 198.2 |
장착과 결합
설치와 용법
1. 모델 부정은 있습니다. MZEU12는 MZEU80에 있고 윤활유를 미리 바른과 어떤 주유도 요구하지 않습니다. 운영 온도범위는 +40' Ｃ에 대한 -40' Ｃ입니다. 모델 부정은 있습니다. MZEU150에 대한 MZEU90은 기름 윤활을 요구합니다. (페이지 31에 주유와 유지를 언급하세요).
2. 우리는 h7에 대한 샤프트 허용한도와 ISO R773 (DIN 6885.1) 키웨이에게 표준이기를 권고합니다.
3. 우리는 비 H7 또는 H8에 대한 허용한도를 필름의 구멍이 걸리는 톱니바퀴, 기어와 다른 피감합부에게 권고합니다.
4. 위기는 분리형 부품으로서 기본 형태 캠 클러치, E1 플랜지와 E2 플랜지로 전달됩니다.
5. 바깥 레이스의 양쪽 끝의 표면과 플랜지의 접촉면을 청소하세요.
6. 모델 부정을 위해 있습니다. MZEU150에 대한 MZEU90, 양쪽 끝에 봉인 접착제를 바깥 레이스의 표면에 응용하십시요.
7. 회전방향을 확인하고 E1과 E2 플랜지를 위기에 부착하세요.
8. 위기에 필름의 구멍이 걸리는 톱니바퀴, 장비와 타장비를 설치할 때, 그들을 바깥 레이스의 표면에 장착하고 E1 플랜지 안으로 볼트를 조이세요.
9. 반대쪽에 둘다 플랜지와 필름의 구멍이 걸리는 톱니바퀴를 설치함으로써, 회전방향은 바뀔 수 있습니다.
10. 샤프트 위에 위기를 탑재할 때, 내측 레이스에 그러나 결코 바깥 레이스에 압력을 가하세요.
11. 고속도 인덱스링 적용 (50 제작증 이상)을 위해 강한 춘파형은 권고됩니다.
