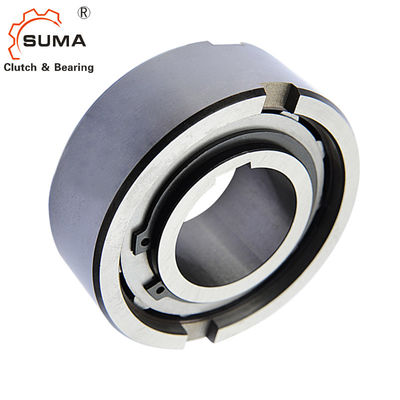

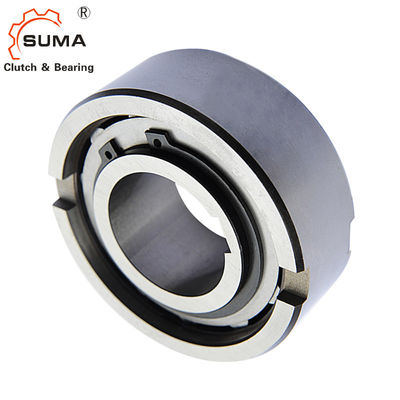

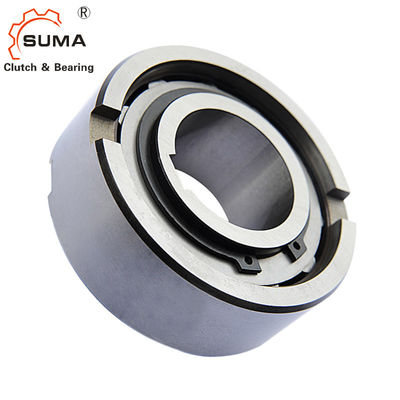

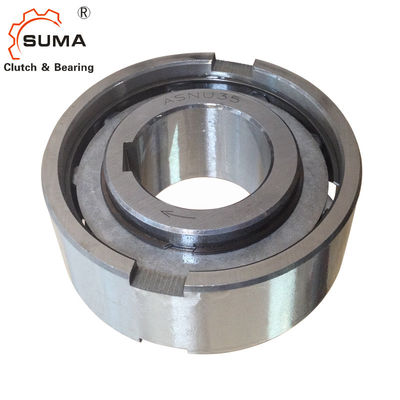

ASNU35 383 Nm 주유 35*80*31MM 롤러 크러치 베아링
특징
타입 ASNU는 롤러형이 지원받는 것으로 논-베어링 타성으로 달린다는 것 입니다. 태도는 굴대이고 경하중을 지원하도록 요구됩니다. 주유와 봉합은 또한 설치에 의해 제공되어야 합니다. 명목 외부 직경은 시리즈 63과 같습니다.. 볼 베어링.
전형적 배열은 같은 위치 공차 안에 태도와 함께 이런 유형을 설치하는 것입니다,
바깥 레이스는 압착 끼움을 H7 주택에 제공하기 위해, 긍정적 n6 허용한도를 가지고 있습니다. 바깥 레이스에서 추가적 측면 노치는 포지티브 토크 전송에 대비합니다.
만약 주택이 K6 허용한도에 있다면, 눈금의 사용이 필요하지 않지만, 그러나 주택이 국회 뒤에 확대되지 않기에 충분히 강함에 틀림없습니다. 이 디자인은 안쪽이고 외부 레이스의 축방향 정렬 오류를 받아들일 수 있습니다.
기술 데이터
상품 이름 | 한 방법 크러치 베아링 |
모델 | ASNU35 |
재료 | cr 강 GCr15 |
내경 | 35 밀리미터 |
외경 | 84 밀리미터 |
토크 용량 | 383Nm |
중량 | 0.74 킬로그램 |
패키지 | 카톤 박스 / 나무상자 |
지불 기간 | TT. D/A,D/P,Western 통합인 L/C (신용장) |
배달 시간 | 10-15 일 |
차원과 능력
타입 | 사이즈 |
TKN1) |
오버러닝 속도 |
중량
|
항력 토크 | |||||||||
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | 비 | T | S | E | F | TR | ||
[밀리미터] | [Nm] | [min-1] | [min-1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | [n텀] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 |
기록
ASNU8-12, DIN 6885에 대한 ASNU200 키웨이. 1,
DIN 6885.3에 대한 다른 사이즈
1) T max = 2 × T 나트
2) 내측 레이스 초과
3) 바깥 레이스 초과
실장 예
그림
