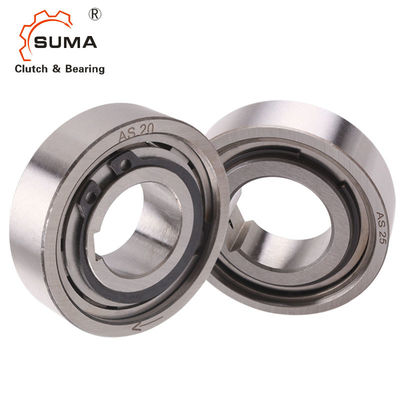

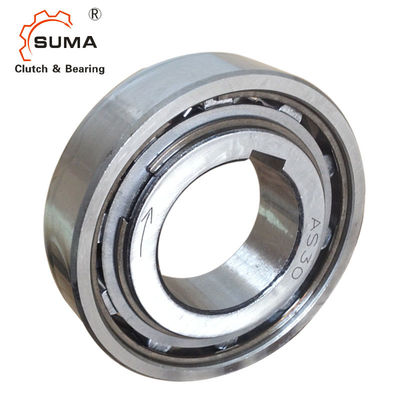

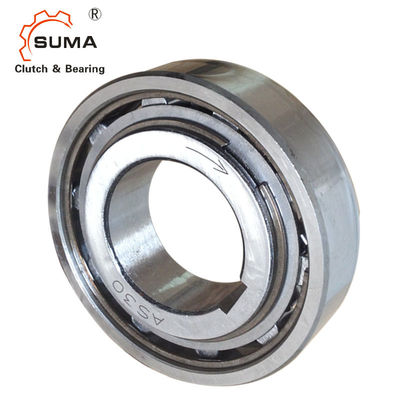

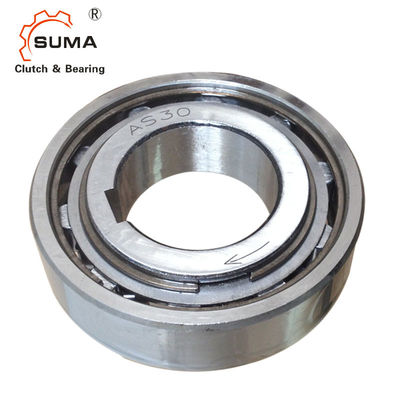

NSS50 롤러형 GCr15 1500RPM 단방향 클러치
특징
타입 AS는 롤러형이 지원받는 것으로 논-베어링 타성으로 달린다는 것 입니다. 태도는 굴대이고 경하중을 지원하도록 요구됩니다. 주유와 봉합은 또한 설치에 의해 제공되어야 합니다. 명목상 외부 치수는 시리즈 62와 같습니다... 볼 베어링.
다음 페이지에 보여진 것처럼, 전형적 배열은 같은 위치 공차 안에 시리즈 62 태도와 함께 이런 유형을 설치하는 것입니다. 내측 레이스는 (6 밀리미터 구멍을 제외하고) 샤프트에 키입력됩니다.
바깥 레이스는 압착 끼움을 H7 주택에 제공하기 위해 긍정적 r6 허용한도를 가지고 있습니다. 외부 하우징은 충분히 강함에 틀림없습니다
집회 뒤에 확대되지 않습니다. 이 디자인은 ± S/2의 안쪽이고 외부 레이스의 축방향 정렬 오류를 받아들일 수 있습니다.
기술 데이터
상품 이름 | 한 방법 롤러 크러치 베아링 |
모델 | AS50 |
재료 | GCr15 |
토크 용량 | 230Nm |
내경 | 50 밀리미터 |
외경 | 90 밀리미터 |
두께 | 20 밀리미터 |
중량 | 0.49 킬로그램 |
패키지 | 카톤 박스 / 나무상자, 도르래, 기타 등등 |
지불 기간 | TT. D/A,D/P,Western 통합인 L/C (신용장) |
배달 시간 | 샘플을 위한 2-4 일, 대량 주문을 위한 7 일 |
차원과 능력
타입 | 사이즈 |
TKN1) |
오버러닝 속도 |
중량
|
항력 토크 | |||||||
(NSS)로서 | dH7 | nimax2) | namax3) | Dr6 | D5 | L | S | E | F | TR | ||
[밀리미터] | [Nm] | [min-1] | [min-1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | [n텀] | |
6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 |
기록 :
키웨이 없는 AS6. ØD = -0-0,009
DIN 6885.1에 대한 AS8-12 키웨이.
DIN 6885.3에 대한 다른 사이즈
1) T max = 2 × T 나트
2) 내측 레이스 초과
3) 바깥 레이스 초과
실장 치수는 태도 시리즈 62를 둥글게 만들도록 동일합니다
실장 예
그림
