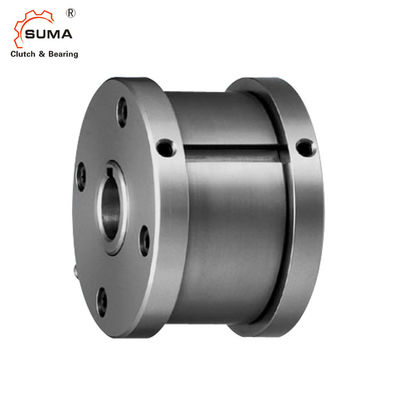

MZEU E5 플랜지 735Nm H7 스프라그 크러치 베아링

기본 정보
원래 장소: 중국
브랜드 이름: SUMA
인증: ISO SGS
모델 번호: MZEU30K E5+E5
최소 주문 수량: 1
가격: USD160-USD200 PER PIECE
포장 세부 사항: 카톤 박스 / 나무상자
배달 시간: 7-15 일
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹, Paypal
상품 이름: MZEU30K E5+E5를 지니는 스프래그 클러치 지원받는 것으로 지탱하기:
재료: 방위 강철 GCR15 사이즈: 30*100*68mm
토크 수용량: 735Nm 보증: 1년이요
패키지: 카톤 박스 / 나무상자 중량: 2.6kg
하이 라이트:

MZEU Sprag Clutch Bearing

,

E5 Flanges Sprag Clutch Bearing

,

MZEU One Way Sprag Bearing

MZEU E5 플랜지 735Nm H7 스프라그 크러치 베아링





설치와 용법

1. 위기는 기본 형태 캠 클러치로 전달됩니다, 2 E5 플랜지와 플랜지가 분리형 부품으로서 장비를 갖춥니다.

2. 회전방향을 확인하고 볼트에 의해 E5 플랜지를 위기에 부착하세요.

3. 위기에 필름의 구멍이 걸리는 톱니바퀴, 장비와 타장비를 설치할 때, 그들을 바깥 레이스 위에 설치하고 장비와 바깥 레이스 사이에 키를 고치세요.

4. 우리는 H7에 대한 허용한도를 필름의 구멍이 걸리는 톱니바퀴, 장비 또는 타장비의 구멍에게 권고합니다.

5. 볼트에 의해 반대쪽 E5 플랜지를 위기에 부착하세요.

6. 반대쪽에 샤프트에 대한 위기를 설치함으로써, 회전방향은 바뀔 수 있습니다.

7. 샤프트 위에 위기를 탑재할 때, 내측 레이스에 그러나 결코 바깥 레이스에 압력을 가하세요.

8. 고속도 인덱싱 적용 (50개 C / 분 이상)을 위해 강한 춘파형은 권고됩니다.

차원과 능력



모델


토크

아시티

맥스. 오버러닝
끌기
토크

구멍 내경

키웨이

A


BF







t1


웨이

가트

내부

레이스

외부의

레이스

N·m 분 R / 분 R / N·m H7

내부

레이스

  h7           P10   (킬로그램)
MZEU 12K E5+E5 60 2000 1000 0.20 12 4X1.8 42 62 70 20 51 20 0.8 10.0 4 2.5 0.5
MZEU 15K E5+E5 100 1800 900 0.20 15 5X2.3 52 68 76 28 56 25 0.8 11.0 5 3.0 0.8
MZEU 20K E5+E5 245 1600 700 0.29 20 6X2.8 57 75 84 34 64 30 0.8 10.5 6 3.5 1.2
MZEU 25K E5+E5 425 1600 600 0.33 25 8X3.3 60 90 99 35 78 40 0.8 11.5 8 4.0 1.8
MZEU 30K E5+E5 735 1500 500 0.39 30 8X3.3 68 100 109 43 87 45 1.0 11.5 8 4.0 2.6
MZEU 35K E5+E5 1015 1400 300 0.49 35 10X3.3 74 110 119 45 96 50 1.0 13.5 10 5.0 3.2
MZEU 40K E5+E5 1350 1400 300 0.59 40 12X3.3 86 125 135 53 108 55 1.3 15.5 12 5.0 4.8
MZEU 45K E5+E5 1620 1400 300 0.69 45 14X3.8 86 130 140 53 112 60 1.3 15.5 14 5.5 6.2
MZEU 50K E5+E5 2070 1300 250 0.79 50 14X3.8 94 150 160 64 132 70 1.3 14.0 14 5.5 8.2
MZEU 55K E5+E5 2400 1300 250 0.88 55 16X4.3 104 160 170 66 138 75 1.5 18.0 16 6.0 9.5
MZEU 60K E5+E5 2950 1200 250 0.98 60 18X 4.4 114 170 182 78 150 80 1.5 17.0 18 7.0 12.3
MZEU 70K E5+E5 4210 1100 250 1.27 70 20X 4.9 134 190 202 95 165 90 1.8 18.5 20 7.5 18.1
MZEU 80K E5+E5 5170 800 200 1.38 80 22X5.4 144 210 222 100 185 105 1.8 21.0 22 9.0 23.1
MZEU 90K E5+E5 12000 450 150 4.70 90 25X5.4 158 230 242 115 206 120 2.0 20.5 25 9.0 28.1
MZEU100K E5+E5 17600 400 130 5.39 100 28X6.4 182 270 282 120 240 140 2.0 30.0 28 10.0 46.3
MZEU130K E5+E5 24500 320 110 6.76 130 32X7.4 212 310 322 152 278 160 2.5 29.0 32 11.0 70.2
MZEU150K E5+E5 33800 240 80 8.13 150 36X8.4 246 400 412 180 360 200 2.5 32.0 36 12.0 146.3

장착과 결합




그림


MZEU E5 플랜지 735Nm H7 스프라그 크러치 베아링 3
