| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | SF18-13.5 |

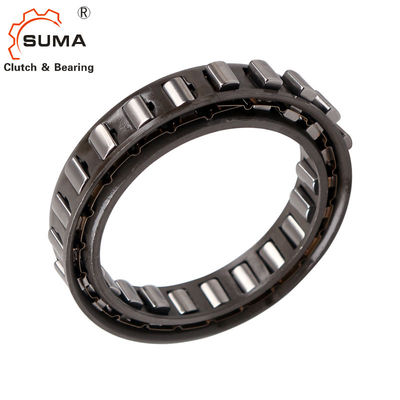

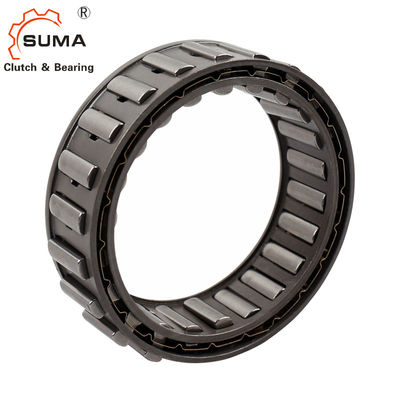

SF18-13.5 새장은 원심력 스프라그 크러치 베아링을 타성으로 달립니다
특징
새장 자유륜 SF는 것 스프라그 자유륜입니다
사이에 고객 제공된 내부를 설치했습니다고
아우터 링.
자유륜 SF는 다음과 같이 사용됩니다 :
백스톱
오버러닝 클러치
인덱스링 자유륜
표준식, 다른 2 명뿐만 아니라
종류는 확장된 서비스 라이프가 가능합니다.
93 000 Nm에 달하는 명목상 토크.
차원과 능력
| 자유륜 사이즈 |
타입
|
명사 상당어 Ｔ 오르크 MN 별거 안 해 |
타입 | 명사 상당어 Ｔ 오르크 MN 별거 안 해 |
타입 | 명사 상당어 Ｔ 오르크 MN 별거 안 해 |
스프라그 이륙 아우터 링에 속도 min-1 |
Ｊ 밀리미터 |
Ｄ 밀리미터 |
비 밀리미터 |
Ｋ 밀리미터 |
스프라그 양 | 중량 킬로그램 |
| SF18-13,5 | Ｊ | 66 | 18,80 | 35,47 | 13,5 | 50 | 10 | 0,04 | |||||
| SF23-13,5 | Ｊ | 120 | 23,63 | 40,29 | 13,5 | 55 | 12 | 0,04 | |||||
| SF27-13,5 | Ｊ | 160 | JT | 160 | JZ | 100 | 3 600 | 27,78 | 44,42 | 13,5 | 65 | 14 | 0,05 |
| SF31-13,5 | Ｊ | 170 | JT | 170 | JZ | 110 | 3 400 | 31,75 | 48,41 | 13,5 | 70 | 12 | 0,04 |
| SF32-21,5 | Ｊ | 400 | 32,77 | 49,44 | 21,5 | 65 | 14 | 0,07 | |||||
| SF37-14,5 | Ｋ | 270 | KT | 270 | KZ | 210 | 2 900 | 37 | 55 | 14,5 | 75 | 14 | 0,06 |
| SF42-21 | Ｊ | 720 | 42,10 | 58,76 | 21 | 85 | 18 | 0,09 | |||||
| SF44-14,5 | Ｋ | 500 | KT | 500 | KZ | 400 | 2 250 | 44 | 62 | 14,5 | 90 | 20 | 0,08 |
| SF46-21 | Ｊ | 840 | 46,77 | 63,43 | 21 | 90 | 20 | 0,10 | |||||
| SF50-18,5 | Ｋ | 680 | KT | 680 | KZ | 580 | 2 250 | 50 | 68 | 18,5 | 90 | 20 | 0,10 |
| SF56-21 | Ｊ | 1 050 | 56,12 | 72,78 | 21 | 100 | 22 | 0,11 | |||||
| SF57-18,5 | Ｋ | 950 | KT | 950 | KZ | 800 | 2 000 | 57 | 75 | 18,5 | 105 | 24 | 0,13 |
| SF61-21 | Ｊ | 1 300 | JT | 1 300 | JZ | 1 150 | 1 550 | 61,91 | 78,57 | 21 | 110 | 26 | 0,14 |
| SF72-23,5 | Ｋ | 2 100 | KT | 2 100 | KZ | 1 850 | 1 550 | 72 | 90 | 23,5 | 135 | 32 | 0,23 |
| SF82-25 | Ｋ | 2 300 | KT | 2 300 | KZ | 2 100 | 1 450 | 82 | 100 | 25 | 140 | 36 | 0,26 |
| SF107-25 | Ｋ | 3 300 | KT | 3 300 | KZ | 3 100 | 1 300 | 107 | 125 | 25 | 170 | 48 | 0,35 |
| SF127-25 | Ｋ | 4 900 | KT | 4 900 | KZ | 4 600 | 1 200 | 127 | 145 | 25 | 210 | 56 | 0,40 |
| SF140-50 | Ｓ | 13 600 | 거리 | 13 600 | SZ | 10 500 | 950 | 140 | 180 | 50 | 260 | 24 | 1,70 |
| SF140-63 | Ｓ | 18 000 | 거리 | 18 000 | SZ | 14 000 | 800 | 140 | 180 | 63 | 260 | 24 | 2,00 |
| SF170-50 | Ｓ | 17 000 | 거리 | 17 000 | SZ | 13 500 | 880 | 170 | 210 | 50 | 290 | 28 | 1,95 |
| SF170-63 | Ｓ | 23 000 | 거리 | 23 000 | SZ | 18 500 | 720 | 170 | 210 | 63 | 290 | 28 | 2,40 |
| SF200-50 | Ｓ | 23 000 | 거리 | 23 000 | SZ | 18 500 | 820 | 200 | 240 | 50 | 325 | 36 | 2,50 |
| SF200-63 | Ｓ | 29 000 | 거리 | 29 000 | SZ | 23 500 | 680 | 200 | 240 | 63 | 325 | 36 | 3,10 |
| SF230-63 | Ｓ | 37 000 | 거리 | 37 000 | SZ | 29 500 | 650 | 230 | 270 | 63 | 360 | 45 | 3,90 |
| SF270-50 | Ｓ | 35 000 | 거리 | 35 000 | SZ | 29 500 | 720 | 270 | 310 | 50 | 410 | 48 | 3,40 |
| SF270-63 | Ｓ | 44 000 | 거리 | 44 000 | SZ | 37 000 | 600 | 270 | 310 | 63 | 410 | 48 | 4,20 |
| SF340-50 | Ｓ | 45 000 | 거리 | 45 000 | SZ | 43 000 | 640 | 340 | 380 | 50 | 510 | 60 | 4,20 |
| SF340-63 | Ｓ | 67 500 | 거리 | 67 500 | SZ | 57 500 | 540 | 340 | 380 | 63 | 510 | 60 | 5,20 |
| SF380-50 | Ｓ | 57 000 | 거리 | 57 000 | SZ | 48 500 | 610 | 380 | 420 | 50 | 550 | 63 | 4,40 |
| SF440-63 | Ｓ | 93 000 | 거리 | 93 000 | SZ | 80 000 | 470 | 440 | 480 | 63 | 640 | 72 | 6,20 |
이론적 명목상 토크는 안쪽이고 외부 링 사이에 이상적 동심성에 단지 신청합니다.
최대 전달 가능 토크는 2 배 특정한 명목상 토크입니다. 선택 토크의 확정을 위한 페이지 14를 보세요.
장착
케이지 자유륜의 측면의 유도는 아우터 링 위의 어깨에 의해 또는 아우터 링에 고정되는 가드링 또는 수비대 디스크에 의해 또한 초래될 수 있습니다. 여러 새장이 쪽의 배열된 측면이면 토크 전달 용량은 증가될 수 있습니다. 이 경우에 전달 가능 토크에 RINGSPANN을 고려하세요. 스프라그가 추적하는 페이지 118regarding에 기술적인 포인트를 주목하세요.
명령하기 위한 예
자유륜 크기 SF 44-14,5, 표준식 :
오우 SF 44-14,5 Ｋ
