| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | BD20 |

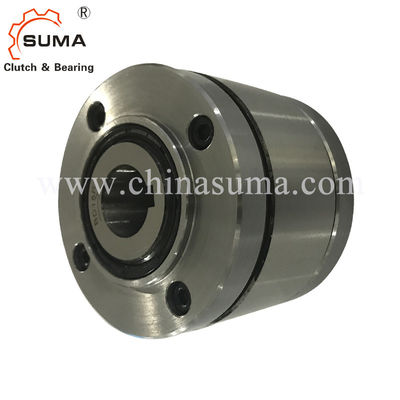

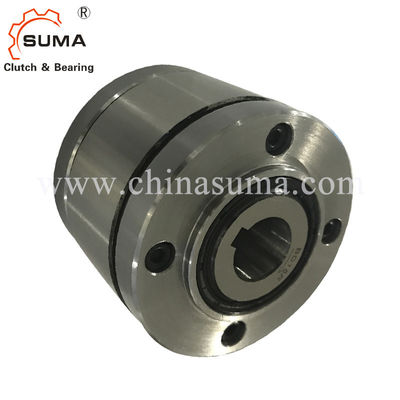

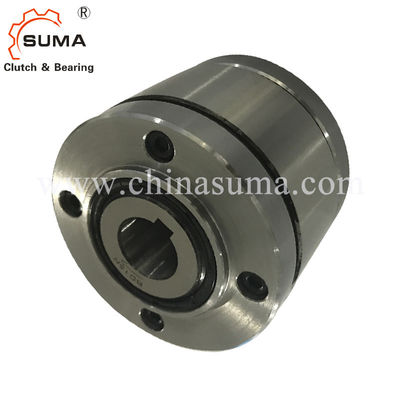

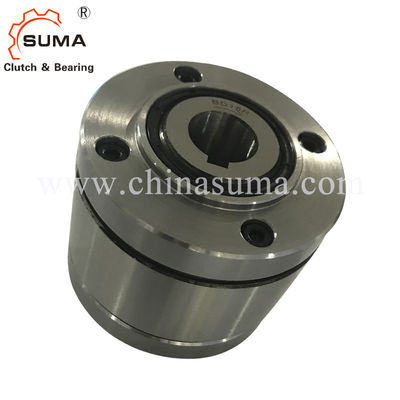

BD20 완전한 자유륜 1700RPM 오버러닝 크러치 베아링
특징
완료는 BD를 타성으로 달립니다... Ｘ는 볼 베어링과 봉인한 스프라그 자유륜이고 스프라그 이륙 Ｘ입니다. 그들은 유입 전력이어 공급됩니다. 스프라그 이륙 Ｘ는 내측 링이 고속으로 회전할 때 마모가 되지 않는 자유로운 운영을 보증합니다.
자유륜 BD... Ｘ는 다음과 같이 사용됩니다 :
백스톱
오버러닝 클러치
고속도 환류 소자 수술과 적용성을 위해와 낮 와 오버러닝 클러치가 구동 작동을 가속시킨 것처럼 사용될 때.
42 500 Nm에 달하는 명목상 토크.
150 밀리미터에 달하는 구멍.
기술 데이터
| 항목 | BD20 |
| 안쪽 dia. | 20 밀리미터 |
| 외부 dia. | 106 밀리미터 |
| 폭 | 77 밀리미터 |
| 토크 | 420 Nm |
| 중량 | 3.8 킬로그램 |
| 공항 | 상하이 ;닝보 |
| 배달 시간 | 10-15 일 |
| 패키지 | 나무로 된 패키지, 통 패키지, 기타 등등 |
| 애플리케이션 | 컨베이어, 전동기, 버킷 엘리베이터, 기타 등등 |
차원과 능력
|
프리더블유 힐 사이즈 |
타입 |
Nom inal 토크 |
안쪽 링 속도 min-1에 있는 스프라그 이륙 |
맥스. 속도 벨소리 프리더블유 heels/ min-1을 운영합니다 |
아우터 링 드라이브 min-1 | 밀리미터 |
구멍 Ｄ 다르 밀리미터 |
밀리미터 | 최대. 밀리미터 | 비 밀리미터 |
Ｄ 밀리미터 |
Ｆ 밀리미터 |
G** | Ｈ 밀리미터 |
Ｋ 밀리미터 |
Ｌ 밀리미터 |
Ｒ 밀리미터 |
Ｓ 밀리미터 |
Ｔ 밀리미터 |
Z** |
웨이 가트 |
| BD 20 | DX | 420 | 750 | 1 700 | 300 | 30 | 30 | 65,5 | 106 | 0,75 | Ｍ 6 | 26 | 5 | 77 | 70 | 0,5 | 90 | 6 | 3,8 | ||
| BD 25 | DX | 700 | 700 | 1 600 | 280 | 35 | 40 | 40 | 81,5 | 126 | 0,75 | Ｍ 6 | 30 | 5 | 93 | 80 | 0,5 | 105 | 6 | 6,6 | |
| BD 30 | DX | 1 250 | 630 | 1 600 | 252 | 45 | 50 | 50 | 88,5 | 151 | 0,75 | Ｍ 8 | 36 | 6 | 102 | 100 | 1,5 | 130 | 6 | 10,3 | |
| BD 40 | SX | 1 900 | 430 | 1 500 | 172 | 45 | 55 | 60 | 60 | 102,5 | 181 | 0,75 | M10 | 37 | 6 | 116 | 120 | 3,5 | 160 | 6 | 17,4 |
| BD 45 | SX | 2 300 | 400 | 1 500 | 160 | 55 | 65 | 70 | 70 | 115,5 | 196 | 1,25 | Ｍ 12 | 38 | 6 | 130 | 130 | 5,0 | 170 | 8 | 22,4 |
| BD 52 | SX | 5 600 | 320 | 1 500 | 128 | 65 | 75 | 80 | 80 | 130,5 | 216 | 1,75 | M14 | 44 | 8 | 150 | 150 | 4,5 | 190 | 8 | 31,1 |
| BD 55 | SX | 7 700 | 320 | 1 250 | 128 | 75 | 85 | 90 | 90 | 146,5 | 246 | 1,75 | Ｍ 14 | 48 | 10 | 170 | 160 | 2,5 | 215 | 8 | 45,6 |
| BD 60 | SX | 14 500 | 250 | 1 100 | 100 | 85 | 95 | 100 | 105 | 182,5 | 291 | 1,75 | Ｍ 14 | 55 | 10 | 206 | 190 | 2,5 | 250 | 8 | 78,2 |
| BD 70 | SX | 21 000 | 240 | 1 000 | 96 | 120 | 120 | 192,5 | 321 | 1,25 | Ｍ１６라이플 | 58 | 10 | 215 | 210 | 5,0 | 280 | 8 | 93,4 | ||
| BD 100 | UX | 42 500 | 210 | 750 | 84 | 150 | 150 | 248,5 | 411 | 3,75 | Ｍ 20 | 79 | 10 | 276 | 270 | 6,5 | 365 | 10 | 198,4 |
최대 전달 가능 토크는 2 배 특정한 명목상 토크입니다. 선택 토크의 확정을 위한 페이지 14를 보세요.
키웨이 폭 JS10에 대한 오우 허용한도 DIN 6885, 페이지 1에따르면 키웨이.
* 키웨이 폭 JS10에 대한 페이지 3 오우 허용한도인 DIN 6885에 따른 키웨이.
비치원 Ｔ 위의 나사산이 있는 구멍 Ｇ의 ** Ｚ = 수.
실장 예
직물 기계의 주요 드라이브를 회전시켜 고속도의 축 말단에 오버러닝 위기로서 45 SX를 자유륜 BD를 완료하세요. 필름의 구멍이 걸리는 톱니바퀴는 보조 드라이브에 연관됩니다. 정상 작동 (환류 소자 작동)에 내측 링 초과와 아우터 링은 필름의 구멍이 걸리는 톱니바퀴에 볼트로 체결된 것과 정지에 있습니다. 설정 동안, 기계는 천천히 달리는 보조에 의해 가동됩니다 나 구동 작동에서 일하고 있는 체인 구동과 자유륜 를 경유하는 -리아리 드라이브. 자유로운 작전에서 내측 링의 고속도와 함께, 유형 스프라그 이륙 Ｘ는 사용됩니다 ; 스프라그는 접촉 없이 자유로운 작동에서 일하고, 그러므로 마모가 되지 않습니다.
장착
고객 부착부는 지름 Ｒ에 집중되고, 맞대놓고 계속 볼트로 고정되었습니다. 커버 위의 조종사는 특히 더 작게 트칭 앳-과 더 좁은 부품에 적합합니다 (필름의 구멍이 걸리는 톱니바퀴, 기어가 기타 등등을 움직입니다). 고객은 부착부를 탑재하기 위해 필요 길이의 죄는 나사를 제공하여야 합니다.
샤프트에 대한 허용한도는 ISO h6 또는 j6이어야 하고 부착부의 파이로트 직경 Ｒ에 대한 허용한도가 ISO H7 또는 J7이어야 합니다.
명령하기 위한 예
스프라그 이륙 Ｘ와 종류인 자유륜 크기 BD 30
그리고 45 밀리미터는 지탱했습니다 :
d = 45 밀리미터인 오우 BD 30 DX
