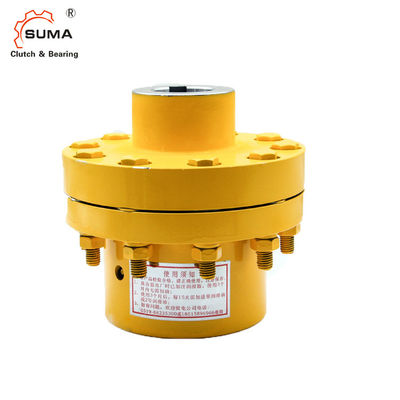

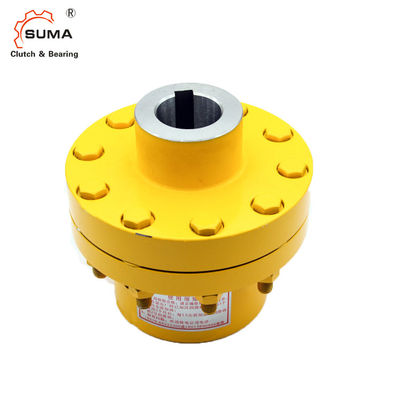

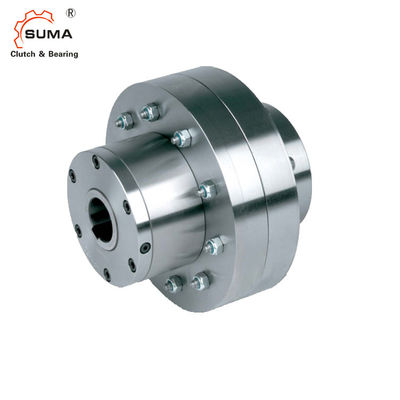

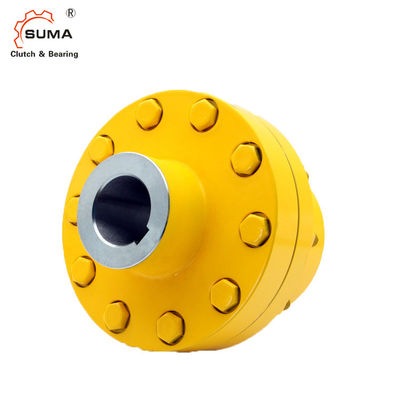

KEED2 자유륜은 크러치 베아링을 오버런하여 자체에 포함되었습니다
특징
타입 AL..KEED2는 봉인하고 2를 사용하여, 지원하여서 지탱합니다 자급 자족할 수 있는 롤러형 자유륜입니다.. 시리즈 태도. 유닛은 기름을 친 오일을 전해집니다.
이 조합은 뒷면에 보여지는 것으로서 오버러닝 클러치로서 사용됩니다. 이 디자인에서, 표준 AL 자유륜은 인라인 장착을 위한 플렉시블 커플링에 연결됩니다.
키 종류는 초과하는 베어링 부하 없이 비틀림 진동을 댐핑시키고 오<誤>정렬을 받아들이기 위해 사용된 고성능 결합입니다. D2 커버는 유닛을 마무리하는데 사용됩니다. 그것은 석유 충진, 배수와 수준을 위한 두 개 나사를 갖추고 있습니다. 우리는 모여지는 것으로 유닛에게 공급되기를 권고합니다.
D2 플랜지로부터 보인 내측 레이스 회전방향을 상세화하세요. 결합 선택을 확인하기 위해 제조사의 카탈로그를 언급하세요.
기술 데이터
상품 이름 | 크러치 베아링을 오버런하기 |
모델 | AL30 KEED2 |
재료 | GCr15 |
내경 | 30 밀리미터 |
외경 | 100 밀리미터 |
내측 레이스 오버러닝 속도 | 4100r/min |
바깥 레이스 오버러닝 속도 | 1300r/min |
중량 | 11Kg |
토크 용량 | 500Nm |
애플리케이션 | 환원제, 프린터 기계, 트엑시트레 기계, 벨트 콘베어, 제염업 |
패키지 | 나무상자, 튜브, 도르래, 기타 등등 |
지불 기간 | TT. L/C (신용장), D/A,D/P,Western 통합, 페이팔 |
차원과 능력
타입 | 사이즈 |
|
|
오버러닝 속도 |
|
중량 | |||||
AL..KEED2 | dH7 | 키 | TKN | nimax1) | namax2) | dKH7 | D | L1 | D6 | L6 | |
[밀리미터] | [Nm] | [min-1] | [min-1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | ||
12 | 2 | 55 | 2500 | 6000 | 12...25 | 62 | 42 | 97 | 35 | 3 | |
15 | 3 | 122 | 1900 | 6000 | 16...30 | 68 | 52 | 112 | 40 | 4.4 | |
20 | 3 | 122 | 1600 | 5600 | 16...30 | 75 | 57 | 112 | 40 | 4.6 | |
25 | 4 | 288 | 1400 | 4500 | 20...40 | 90 | 60 | 130 | 50 | 6.4 | |
30 | 5 | 500 | 1300 | 4100 | 20...50 | 100 | 68 | 160 | 60 | 11 | |
35 | 6 | 725 | 1100 | 3800 | 25...65 | 110 | 74 | 190 | 75 | 17 | |
40 | 6 | 1025 | 950 | 3400 | 25...65 | 125 | 86 | 190 | 75 | 19 | |
45 | 6 | 1050 | 900 | 3200 | 25...65 | 130 | 86 | 190 | 75 | 19 | |
50 | 7 | 1750 | 850 | 2800 | 30...75 | 150 | 92 | 225 | 90 | 31 | |
55 | 8 | 2625 | 720 | 2650 | 35...90 | 160 | 104 | 270 | 100 | 47 | |
60 | 8 | 2750 | 680 | 2450 | 35...90 | 170 | 114 | 270 | 100 | 49 | |
70 | 10 | 5750 | 580 | 2150 | 45...110 | 190 | 134 | 340 | 140 | 90 | |
80 | 11 | 8500 | 480 | 1900 | 55...125 | 210 | 144 | 380 | 160 | 107 | |
90 | 12 | 13750 | 380 | 1700 | 65...140 | 230 | 158 | 440 | 180 | 170 | |
100 | 14 | 20000 | 350 | 1450 | 75...160 | 270 | 182 | 500 | 200 | 230 | |
120 | 16 | 30000 | 250 | 1250 | 85...180 | 310 | 202 | 560 | 220 | 330 | |
150 | 18 | 43750 | 180 | 980 | 95...200 | 400 | 246 | 640 | 250 | 500 | |
200 | 22 | 97500 | 120 | 750 | 125...250 | 520 | 326 | 880 | 320 | 965 | |
250 | 28 | 250000 | 100 | 620 | 160...320 | 610 | 396 | 1160 | 400 | 1725 | |
ALM..KEED2 | 25 | 4 | 288 | 1100 | 2800 | 20...40 | 90 | 60 | 130 | 50 | 6.4 |
30 | 5 | 588 | 1000 | 2500 | 20...50 | 100 | 68 | 160 | 60 | 11 | |
35 | 6 | 838 | 900 | 2400 | 25...65 | 110 | 74 | 190 | 75 | 17 |
기록
1) 내측 레이스 오버런스투스
2) 바깥 레이스 초과
키웨이가 6885.1을 울립니다
주문이 미안하지만, 구멍 ø D K와 방향을 상세화할 때의
화살 A로부터 보인 회전 : 안쪽인 R는 안에 초과를 경주합니다
시계 바늘 방향, 반대에서 L 내측 레이스 초과-
시계 바늘 방향
>>는 장착과 정비 지침을 언급합니다
증가하는 결합
