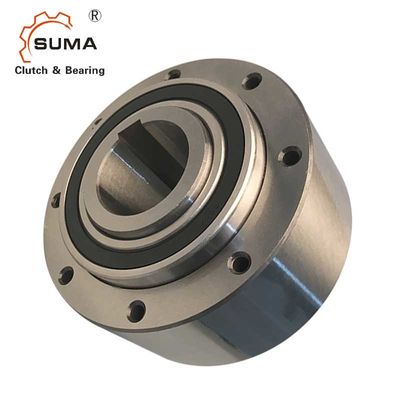

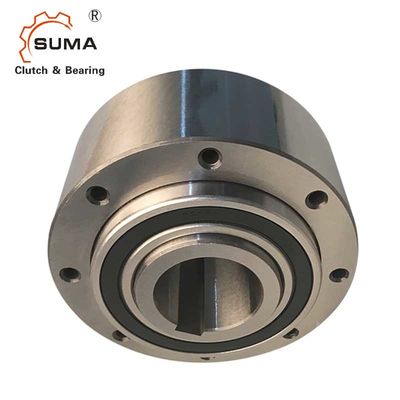

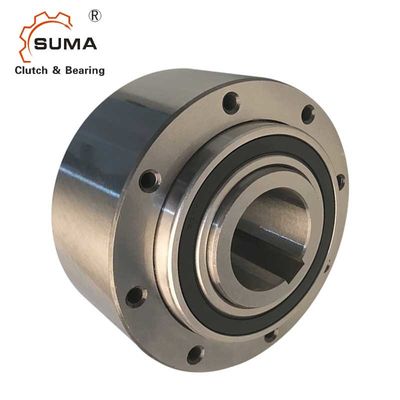

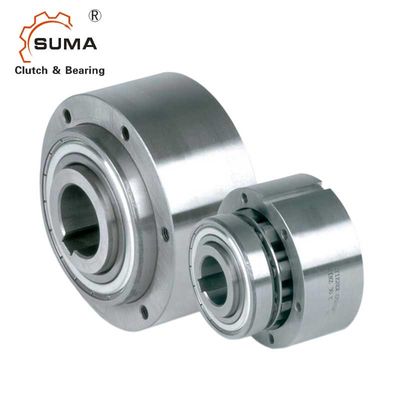

AL15 ALP15 H7 허용한도 자유륜 롤러 크러치 베아링
특징
타입스 AL, ALP는 롤러형 자유륜입니다. 이러한 부대는 모듈러 시스템의 일부입니다. 2를 사용하여, 그들은 지원받는 것으로 지탱하고 있습니다.. 시리즈 태도,와 기름 윤활을 요구합니다. 이러한 단위는 뒷면에 예에서 처럼 기름 윤활과 봉합을 제공하여 디자인에서 사용될 수 있습니다.
태도는 축방향으로 응력을 가지지 말아야 합니다. 일반적으로, 타입 AL, ALP는 토크를 전하고, 기름 윤활과 봉합을 제공하도록 설계되는 표준 커버와 함께 사용됩니다. 보통 이러한 표지는 다음 페이지에 보여진 조합에 따라 한 쌍이 되어서 사용됩니다.
AL 모델의 바깥 레이스는 H7 허용한도에 뚫린 어떠한 성분도 받고 집중하도록 평범합니다. 토크는 이 경우에 커버 판을 통하여 볼트로 전해집니다.
저 타입 ALP가 토크를 전하기 위해 외부 직경 위의 키웨이를 가지고 있는 것을 제외하고 타입스 AL, ALP는 동일합니다.
두 논문 밀봉은 바깥 레이스와 커버판 사이에 위치될 각각 유닛으로 전달됩니다.
차원과 능력
타입 | 사이즈 | 오버러닝 속도 | 수 | 중량 | 항력 토크 | |||||||
AL ALP |
dH7 | nimax2) | namax3) | Dh7 | D2 | Z | L 1 | L4) | 비 | t1 | TR | |
[밀리미터] | [min-1] | [min-1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | [n텀] | ||
12 | 4000 | 7200 | 62 | 20 | 3 | 42 | 20.3 | 27 | 2.4 | 0.5 | 3.4 | |
15 | 3600 | 6500 | 68 | 25 | 3 | 52 | 30.3 | 34.1 | 2.9 | 0.8 | 4.1 | |
20 | 2700 | 5600 | 75 | 30 | 4 | 57 | 34.3 | 39.1 | 3.5 | 1 | 8 | |
25 | 2100 | 4500 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.5 | 14 | |
30 | 1700 | 4100 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.2 | 23 | |
35 | 1550 | 3800 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3 | 60 | |
40 | 1150 | 3400 | 125 | 55 | 6 | 86 | 56.3 | 62.1 | 4.9 | 4.6 | 72 | |
45 | 1000 | 3200 | 130 | 60 | 8 | 86 | 56.3 | 62.1 | 5.5 | 4.7 | 140 | |
50 | 800 | 2800 | 150 | 70 | 8 | 92 | 63.3 | 69.1 | 5.5 | 7.2 | 180 | |
55 | 750 | 2650 | 160 | 75 | 8 | 104 | 67 | 73.1 | 6.2 | 8.6 | 190 | |
60 | 650 | 2450 | 170 | 80 | 10 | 114 | 78 | 84 | 6.8 | 10.5 | 240 | |
70 | 550 | 2150 | 190 | 90 | 10 | 134 | 95 | 103 | 7.4 | 13.5 | 320 | |
80 | 500 | 1900 | 210 | 105 | 10 | 144 | 100 | 108 | 8.5 | 18.2 | 330 | |
90 | 450 | 1700 | 230 | 120 | 10 | 158 | 115 | 125 | 8.7 | 28.5 | 650 | |
100 | 350 | 1450 | 270 | 140 | 10 | 182 | 120 | 131 | 9.9 | 42.5 | 830 | |
120 | 250 | 1250 | 310 | 160 | 12 | 202 | 140 | 152 | 11.1 | 65 | 1080 | |
150 | 200 | 980 | 400 | 200 | 12 | 246 | 180 | 196 | 12.3 | 138 | 1240 | |
200 | 150 | 750 | 520 | 260 | 18 | 326 | 240 | 265 | 15 | 315 | 3800 | |
250 | 120 | 620 | 610 | 320 | 20 | 396 | 300 | 330 | 15 | 512 | 6100 | |
ALM | 25 | 2100 | 2800 | 90 | 40 | 6 | 60 | 37.3 | 42.1 | 4.1 | 1.7 | 22 |
30 | 1700 | 2500 | 100 | 45 | 6 | 68 | 44.3 | 49.1 | 4.1 | 2.5 | 37 | |
35 | 1550 | 2400 | 110 | 50 | 6 | 74 | 48.3 | 54.1 | 4.7 | 3.2 | 66 |
기록
1) T max = 2 × T 나트
>>는 선택 페이지 10 내지 13을 언급합니다
2) 내측 레이스 초과, 립 실 없는 가치
3) 바깥 레이스 초과
키웨이가 6885.1을 울립니다
4) 차원 L는 각각 50 사이즈까지 포함합니다
0.25 밀리미터 두꺼운 페이퍼는 양면들을 위치하기 위해 밀봉합니다
>>는 장착과 정비 지침을 언급합니다
페이지 16 내지 19
