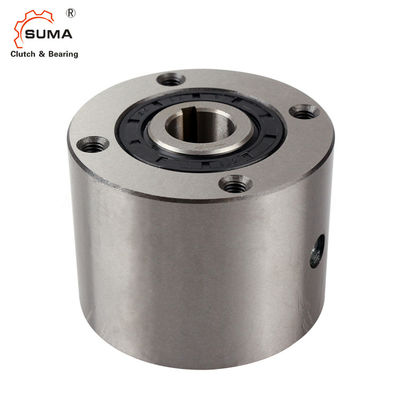

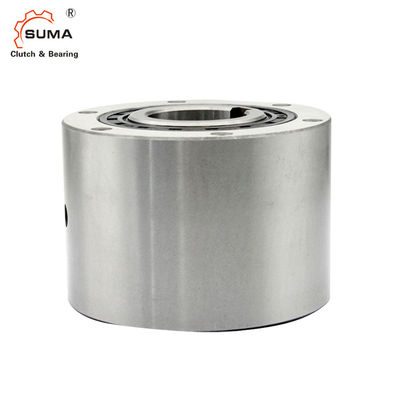

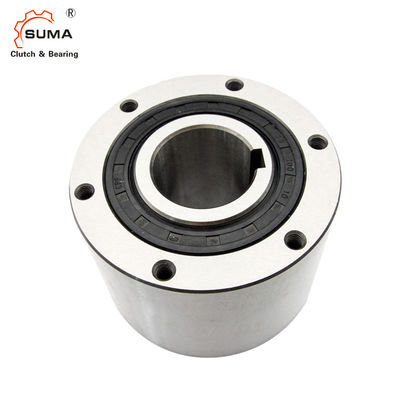

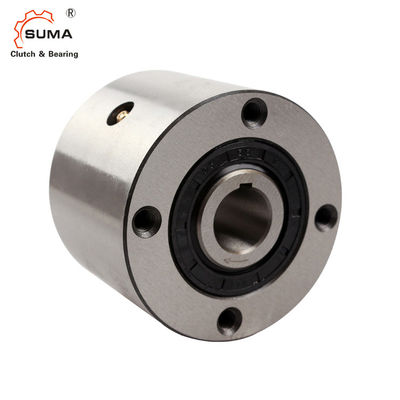

MX50 자유륜 롤러 1 지향성인 캠 클러치 베어링
설치와 용법
1. 설치미술을 위해 위기를 도르래 또는 기어 또는 토크 암의 허브 구멍에 삽입하고 위기의 단부면의 나사산이 있는 구멍 안으로 볼트 (고조된 긴장)을 조이세요. 권리에 설명을 보세요.
2. 압착 끼움은 인덱스링 애플리케이션을 위한 MX 일련 위기에 필요하지만, 0.025 밀리미터를 초과하지 않습니달 때 프레스 용구.
3. 팽팽하게 키웨이에 적합하기 위해 핵심에서 옆을 조정하지만, 핵심과 키웨이의 상부 사이에 제거를 허락하세요.
4. 위기를 샤프트에 탑재할 때, 클러치 인너 경기 끝에, 그러나 결코 바깥 레이스에 압력을 가하세요.
5. 캠 클러치 중에서 적절한 선정은 정확한 인덱스링 성능을 제공합니다. 정지 장치와 백스토핑 장치는 또한 더 정확 성능에 필요할 수 있습니다.
6. 허브 구멍에 대한 허용한도는 H6 또는 H7이어야 합니다.
차원과 능력
모델 | 토크 능력 |
맥스. 인덱싱 |
구멍 내경 | A | 비 (h7) |
C | PCD D |
E | F | S |
주유 피치 |
불활동 내부 레이스 |
끌기 토크 |
기름 | 중량 | |
Dia. | 키웨이 | |||||||||||||||
(N·m) | (cycle/min) | (kg·m2) | (N·m) | (밀리람베르트) | (킬로그램) | |||||||||||
MX22 | 78.4 | 1200 | 22 | 6 × 2.8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0.00015 | 0.47 | 80 | 3.3 |
MX35 | 235 | 1200 | 35 | 10 ×33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0.000625 | 1.36 | 110 | 6.4 |
MX50 | 441 | 1200 | 50 | 14 × 3.8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0.00275 | 2.68 | 190 | 10.6 |
MX70 | 784 | 1200 | 70 | 20 ×4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0.013 | 5.15 | 340 | 21.3 |
