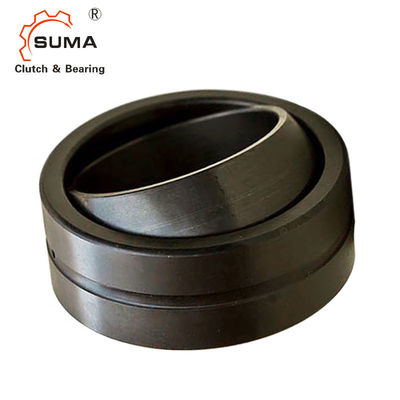

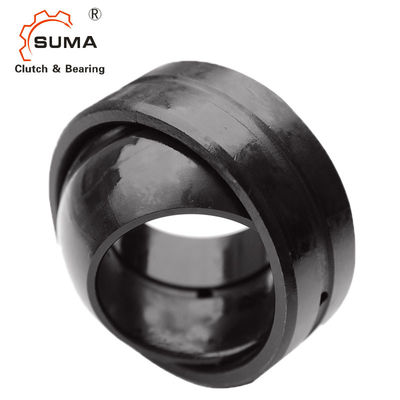

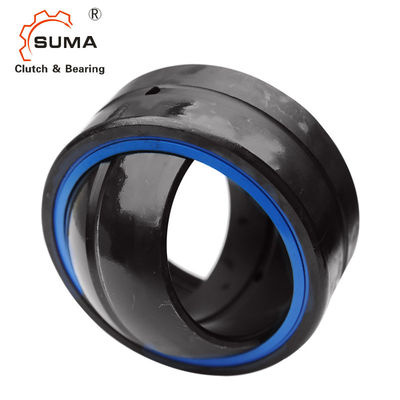

GE40DO GE40DO 2RS 강철 / 강철 광선 스페리칼 플레인 베어링
특징
1, 재료 : 안쪽이고 아우터 링은 강철(GCr15)를 지니고 있습니다.
2, 열처리 : 내부와 아우터 링은 퀀칭되고 인산염 처리입니다.
3, 구조 : 밀봉 링은 옆의 양쪽에 관해 첨부됩니다. 안쪽이고 외부 링에서 오일 홈과 기름 구멍이 있습니다.아우터 링은 축 방향 슬로트를 가지고 있습니다.
차원과 능력
밀리미터에 디멘젼 테이블 · 차원 | ||||||||||
샤프트 dia.
D |
선임 |
집단
킬로그램 |
차원 | |||||||
D | D | 비 | C | dK |
α 급 |
|||||
밀봉 없이 | 밀봉으로 | |||||||||
6 | GE6 DO1) | - | 0,004 | 6-0,008 | 14-0,008 | 6-0,12 | 4-0,24 | 102) | 13 | |
8 | GE8 DO1) | - | 0,007 | 8-0,008 | 16-0,008 | 8-0,12 | 5-0,24 | 132) | 15 | |
10 | GE10 DO1) | - | 0,012 | 10-0,008 | 19-0,009 | 9-0,12 | 6-0,24 | 162) | 12 | |
12 | GE12 DO1) | - | 0,017 | 12-0,008 | 22-0,009 | 10-0,12 | 7-0,24 | 182) | 11 | |
15 | GE 15는 합니다 | - | 0,027 | 15-0,008 | 26-0,009 | 12-0,12 | 9-0,24 | 222) | 8 | |
16 | GE16 DO4) | - | 0,044 | 16-0,008 | 30-0,009 | 14-0,12 | 10-0,24 | 252) | 10 | |
17 | GE 17은 합니다 | GE 17 DO-2RS | 0,041 | 17-0,008 | 30-0,009 | 14-0,12 | 10-0,24 | 252) | 10 | |
20 | GE 20은 합니다 | GE 20 DO-2RS | 0,065 | 20-0,01 | 35-0,011 | 16-0,12 | 12-0,24 | 292) | 9 | |
25 | GE 25는 합니다 | GE 25 DO-2RS | 0,12 | 25-0,01 | 42-0,011 | 20-0,12 | 16-0,24 | 35,5 | 7 | |
30 | GE 30은 합니다 | GE 30 DO-2RS | 0,15 | 30-0,01 | 47-0,011 | 22-0,12 | 18-0,24 | 40,7 | 6 | |
35 | GE 35는 합니다 | GE 35 DO-2RS | 0,23 | 35-0,012 | 55-0,013 | 25-0,12 | 20-0,3 | 47 | 6 | |
40 | GE 40은 합니다 | GE 40 DO-2RS | 0,32 | 40-0,012 | 62-0,013 | 28-0,12 | 22-0,3 | 53 | 7 | |
45 | GE 45는 합니다 | GE 45 DO-2RS | 0,41 | 45-0,012 | 68-0,013 | 32-0,12 | 25-0,3 | 60 | 7 | |
50 | GE 50은 합니다 | GE 50 DO-2RS | 0,53 | 50-0,012 | 75-0,013 | 35-0,12 | 28-0,3 | 66 | 6 | |
60 | GE 60은 합니다 | GE 60 DO-2RS | 1 | 60-0,015 | 90-0,015 | 44-0,15 | 36-0,4 | 80 | 6 | |
70 | GE 70은 합니다 | GE 70 DO-2RS | 1,5 | 70-0,015 | 105-0,015 | 49-0,15 | 40-0,4 | 92 | 6 | |
80 | GE 80은 합니다 | GE 80 DO-2RS | 2,2 | 80-0,015 | 120-0,015 | 55-0,15 | 45-0,4 | 105 | 6 | |
90 | GE 90은 합니다 | GE 90 DO-2RS | 2,7 | 90-0,02 | 130-0,018 | 60-0,2 | 50-0,5 | 115 | 5 | |
100 | GE 100은 합니다 | GE 100 DO-2RS | 4,3 | 100-0,02 | 150-0,018 | 70-0,2 | 55-0,5 | 130 | 7 | |
110 | GE 110은 합니다 | GE 110 DO-2RS | 4,7 | 110-0,02 | 160-0,025 | 70-0,2 | 55-0,5 | 140 | 6 | |
120 | GE 120은 합니다 | GE 120 DO-2RS | 8 | 120-0,02 | 180-0,025 | 85-0,2 | 70-0,5 | 160 | 6 | |
140 | GE 140은 합니다 | GE 140 DO-2RS | 11 | 140-0,025 | 210-0,03 | 90-0,25 | 70-0,6 | 180 | 7 | |
160 | GE 160은 합니다 | GE 160 DO-2RS | 14 | 160-0,025 | 230-0,03 | 105-0,25 | 80-0,6 | 200 | 8 | |
180 | GE 180은 합니다 | GE 180 DO-2RS | 18,2 | 180-0,025 | 260-0,035 | 105-0,25 | 80-0,7 | 225 | 6 | |
200 | GE 200은 합니다 | GE 200 DO-2RS | 28,3 | 200-0,03 | 290-0,035 | 130-0,3 | 100-0,7 | 250 | 7 | |
220 | - | GE 220 DO-2RS | 35,4 | 220-0,03 | 320-0,04 | 135-0,3 | 100-0,8 | 275 | 8 | |
240 | - | GE 240 DO-2RS | 39,4 | 240-0,03 | 340-0,04 | 140-0,3 | 100-0,8 | 300 | 8 | |
260 | - | GE 260 DO-2RS | 51,1 | 260-0,035 | 370-0,04 | 150-0,35 | 110-0,8 | 325 | 7 | |
280 | - | GE 280 DO-2RS | 64,6 | 280-0,035 | 400-0,04 | 155-0,35 | 120-0,8 | 350 | 6 | |
300 | - | GE 300 DO-2RS | 77,3 | 300-0,035 | 430-0,045 | 165-0,35 | 120-0,9 | 375 | 7 | |
1) 어떤 재주유 시설. 2) 내측 링 구면 위의 어떤 기름홈. 3) 또한 그룹 C2와 C3에 이용할 수 있습니다. 4) 프라이스와 청구하는 대로 도분. |
