| 모델 번호 | FXM76-25NX |

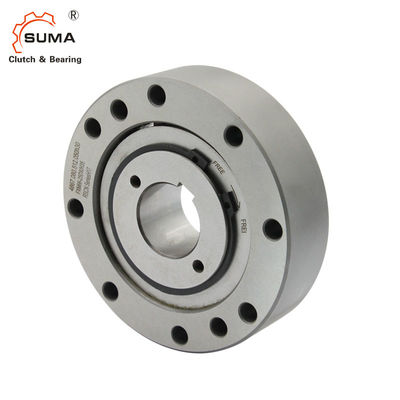

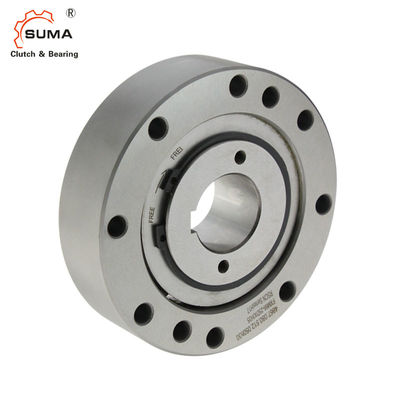

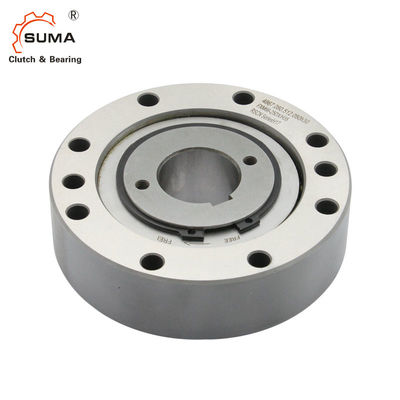

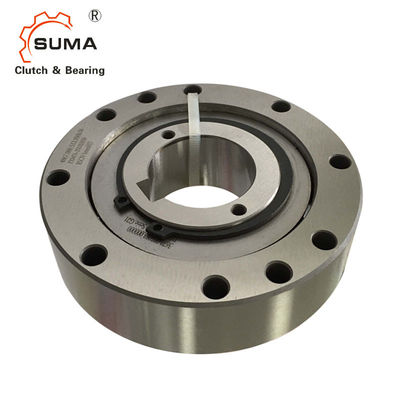

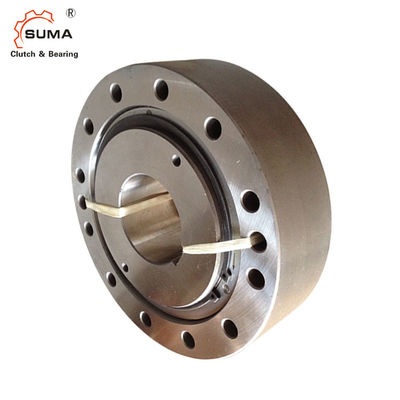

FXM.pdfFXM76-25NX 5000RPM 높은 오버러닝 고속 기어박스 백스톱 단방향 클러치
FXM76-25NX 오버러닝 백스톱 위기의 특징
애플리케이션으로서
자유로운 운영에서 고속도와 설치에서 백스톱으로서의 적용성을 위해.
구동 작동에서 저속도와 설치에서 오버러닝 클러치로서의 애플리케이션을 위해.
통합된 자유륜 FXM은 베어링 지지대 없이 그리고 스프라그 이륙 Ｘ로 스프라그 자유륜입니다. 스프라그 이륙 Ｘ는 내측 링이 고속으로 회전할 때 웨어 무료 자유로운 운영을 보증합니다. 자유륜 FXM은 다음과 같이 사용됩니다 :
백스톱
FXM76-25NX 오버러닝 클러치 태도의 기술 데이터
| 항목 | FXM76-25NX |
| 재료 | GCr15 |
| 구멍 dia. | 45-60 밀리미터 |
| 외부 dia. | 140 밀리미터 |
| 폭 | 35 밀리미터 |
| 토크 용량 | 1200 N.m |
| 중량 | 3.1 킬로그램 |
| 패키지 | 카톤 박스, 나무상자 또는 당신의 요구조건으로서 |
차원과 능력
타입 |
Ｄ | A | 비 | Ｄ | Ｅ | Ｆ | Ｇ | Ｊ | Ｌ | Ｐ | Ｔ | Ｕ | Ｖ | Ｗ | Z** | 중량 | ||||||
| 밀리미터 | ||||||||||||||||||||||
| 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 | ||||
| FXM 31-17 | 20* | 20* | 17 | 25 | 85 | 41 | 55 | M6 | 31 | 24 | 1,0 | 70 | 15 | 6 | 21 | 6 | 0,8 | |||||
| FXM 38 -17 | 25* | 25* | 17 | 25 | 90 | 48 | 62 | M6 | 38 | 24 | 1,0 | 75 | 15 | 6 | 21 | 6 | 0,9 | |||||
| FXM 46 -25 | 25 | 30 | 25 | 35 | 95 | 56 | 70 | M6 | 46 | 35 | 1,0 | 82 | 15 | 6 | 21 | 6 | 1,3 | |||||
| FXM 51 -25 | 25 | 30 | 35 | 36 | 25 | 35 | 105 | 62 | 75 | M6 | 51 | 35 | 1,0 | 90 | 15 | 6 | 21 | 6 | 1,7 | |||
| FXM 56 -25 | 35 | 40 | 25 | 35 | 110 | 66 | 80 | M6 | 56 | 35 | 1,0 | 96 | 15 | 6 | 21 | 8 | 1,8 | |||||
| FXM 61 -19 | 30 | 35 | 40 | 45* | 19 | 27 | 120 | 74 | 85 | M8 | 61 | 25 | 1,0 | 105 | 15 | 6 | 21 | 6 | 1,8 | |||
| FXM 66 -25 | 35 | 40 | 45 | 48* | 25 | 35 | 132 | 82 | 90 | M8 | 66 | 35 | 1,0 | 115 | 15 | 8 | 23 | 8 | 2,8 | |||
| FXM 76 -25 | 45 | 55 | 60* | 25 | 35 | 140 | 92 | 100 | M8 | 76 | 35 | 1,0 | 125 | 15 | 8 | 23 | 8 | 3,1 | ||||
| FXM 86 -25 | 40 | 45 | 50 | 60 | 65 | 70* | 25 | 40 | 150 | 102 | 110 | M8 | 86 | 40 | 1,0 | 132 | 15 | 8 | 23 | 8 | 4,2 | |
| FXM 101 -25 | 55 | 70 | 80* | 25 | 50 | 175 | 117 | 125 | M10 | 101 | 50 | 1,0 | 155 | 20 | 8 | 28 | 8 | 6,9 | ||||
| FXM 85 -40 | 45 | 50 | 60 | 65 | 65 | 40 | 50 | 175 | 102 | 125 | M10 | 85 | 60 | 1,0 | 155 | 20 | 8 | 28 | 8 | 7,4 | ||
| FXM 100 -40 | 45 | 50 | 55 | 60 | 70 | 75 | 80* | 40 | 50 | 190 | 130 | 140 | M10 | 100 | 60 | 1,5 | 165 | 25 | 10 | 35 | 12 | 8,8 |
| FXM 120 -50 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 50 | 60 | 210 | 150 | 160 | M10 | 120 | 70 | 1,5 | 185 | 25 | 10 | 35 | 12 | 12,7 |
| FXM 140 -50 | 65 | 90 | 100 | 110 | 110 | 50 | 70 | 245 | 170 | 180 | M12 | 140 | 70 | 2,0 | 218 | 25 | 12 | 35 | 12 | 19,8 | ||
| FXM 170 -63 | 70 | 85 | 90 | 100 | 120 | 130 | 63 | 80 | 290 | 200 | 210 | M16 | 170 | 80 | 2,0 | 258 | 28 | 12 | 38 | 12 | 33,0 | |
| FXM 200 -63 | 130 | 155 | 63 | 80 | 310 | 230 | 240 | M16 | 200 | 80 | 2,0 | 278 | 32 | 12 | 42 | 12 | 32,0 | |||||
| FXM 240 - 63 | 185 | 63 | 80 | 400 | 280 | 310 | M20 | 240 | 90 | 2,0 | 360 | 48 | 15 | 60 | 12 | 60,0 | ||||||
| FXM 240 - 96 | 185 | 96 | 125 | 420 | 280 | 310 | M24 | 240 | 120 | 2,0 | 370 | 48 | 18 | 60 | 16 | 95,0 | ||||||
| FXM 260 - 63 | 205 | 63 | 80 | 430 | 300 | 330 | M20 | 260 | 105 | 2,0 | 380 | 48 | 18 | 60 | 16 | 75,0 | ||||||
| FXM 290 - 70 | 230 | 70 | 80 | 460 | 330 | 360 | M20 | 290 | 105 | 2,0 | 410 | 48 | 18 | 60 | 16 | 90,0 | ||||||
| FXM 290 - 96 | 230 | 96 | 110 | 460 | 330 | 360 | M20 | 290 | 120 | 2,0 | 410 | 48 | 18 | 60 | 16 | 91,0 | ||||||
| FXM 310 - 70 | 240 | 70 | 125 | 497 | 360 | 380 | M20 | 310 | 110 | 3,0 | 450 | 48 | 18 | 60 | 24 | 135,0 | ||||||
| FXM 310 - 96 | 240 | 96 | 125 | 497 | 360 | 380 | M20 | 310 | 120 | 3,0 | 450 | 48 | 18 | 60 | 24 | 145,0 | ||||||
| FXM 320 - 70 | 250 | 70 | 80 | 490 | 360 | 390 | M24 | 320 | 105 | 3,0 | 440 | 55 | 20 | 68 | 16 | 105,0 | ||||||
| FXM 360 - 100 | 280 | 100 | 120 | 540 | 400 | 430 | M24 | 360 | 125 | 3,0 | 500 | 55 | 20 | 68 | 24 | 170,0 | ||||||
| FXM 410 - 100 | 320 | 100 | 120 | 630 | 460 | 480 | M24 | 410 | 125 | 3,0 | 560 | 55 | 20 | 68 | 24 | 245,0 | ||||||
| FXM2410-100 | 320 | 200 | 220 | 630 | 460 | 480 | M30 | 410 | 220 | 3,0 | 560 | 55 | 20 | 68 | 24 | 440,0 | ||||||
기록 :
최대 전달 가능 토크는 2 배 특정한 명목상 토크입니다.
이론적 명목상 토크는 안쪽이고 외부 링 사이에 이상적 동심성에 단지 신청합니다. 실제로, 동심성은 말의 울음 부링 부품의 베어링 플레이와 센터링 에러에 의해 영향을 받습니다.
현존하는 런 아웃 (T.I.R.)를 고려하 동안, 그리고 나서 테이블에 명시된 명목상 토크는 적용됩니다.요청하는 대로 더 높은 속도.

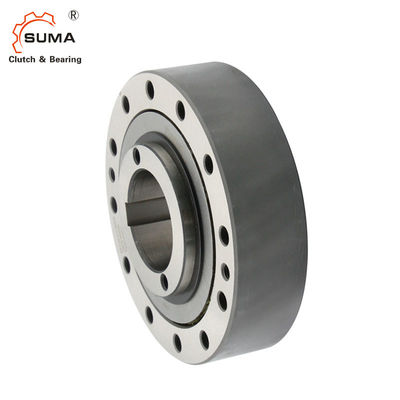

오버러닝 클러치 태도의 그림
