| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | FXN76-25/115 |

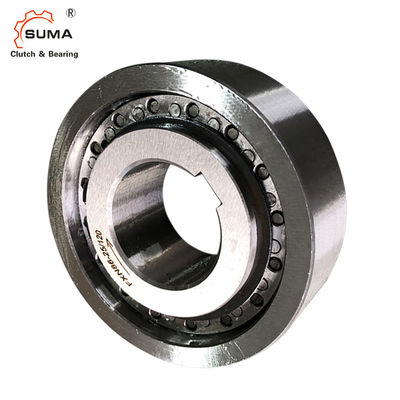

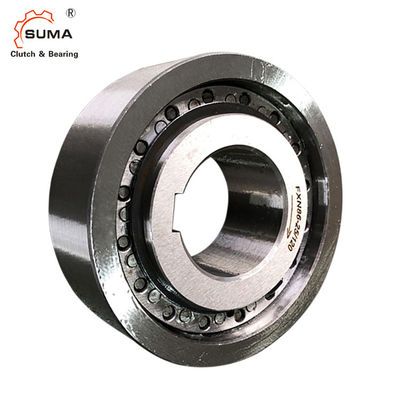

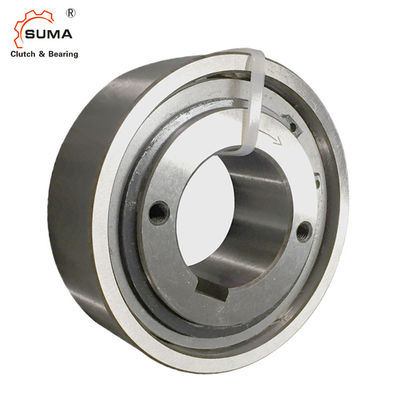

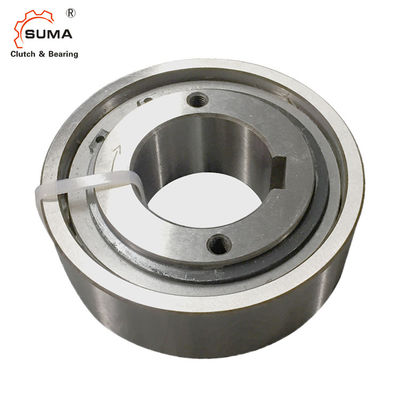

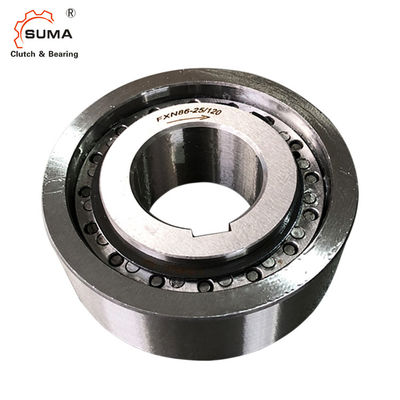

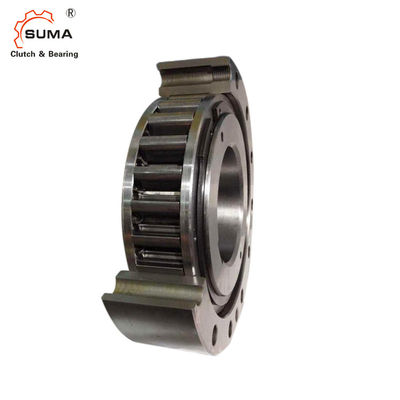

FXN76-25/115 5000RPM 오버러닝 스우프트 한 방법 백스톱 위기 펌프 베어링
FXN 백스톱 펌프 베어링의 특징
자유륜 FXN은 다음과 같이 사용됩니다 :
백스톱
오버러닝 클러치
내부의 자유륜 FXN은 베어링 지지대가 없습니다. 안쪽이고 외부 링의 동심원 형태 얼라인먼트는 고객에 의해 제공되어야 합니다.
허용할 수 있는 런 아웃 (T.I.R.)는 관찰되어야 합니다. 토크는 압착 끼움으로 아우터 링 상에 전송됩니다.
speci가 테이블에서 파이드 토크를 전하기 위해, 아우터 링은 외경 Ｋ와 주택에 수용될 것입니다. 주택은 최소 품질 GG-20에서 철강 또는 회주철로 만들어집니다. 다른 하우징 소재 또는 더 작은 외경을 사용할 때, 우리는 당신에게 전달 가능 토크에 관하여 우리와 연락하도록 촉구합니다.
하우징 구멍에 대한 허용한도는 차원 Ｄ 하에 테이블에 명시됩니다.
샤프트에 대한 허용한도는 ISO h6 또는 j6이어야 합니다.
펌프를 위한 FXN 백스톱 크러치 베아링의 차원과 능력
|
자유륜 사이즈 |
토크 별거 안 해 |
내측 링 초과 | 구멍 Ｄ 표준 | 최대. |
비 밀리미터 |
Ｄ 밀리미터 |
Ｆ 밀리미터 |
Ｊ 밀리미터 |
Ｋ 분. 밀리미터 |
Ｌ 밀리미터 |
중량 킬로그램 |
|||||
| 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | ||||||||||
| FXN31 - 17/60 | 110 | 5000 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
| FXN31 - 17/62 | 110 | 5000 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
| FXN38 - 17/70 | 180 | 5000 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
| FXN46 - 25/80 | 460 | 5000 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
| FXN51 - 25/85 | 560 | 5000 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
| FXN56 - 25/90 | 660 | 5000 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
| FXN61 - 19/95 | 520 | 5000 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
| FXN61 - 19/106 | 520 | 5000 | 30 | 35 | 40 | 45* | 25 | 106H7 | 85 | 61 | 120 | 25 | 1,2 | |||
| FXN66 - 25/100 | 950 | 5000 | 35 | 40 | 45 | 48* | 30 | 100P6 | 90 | 66 | 132 | 35 | 1,1 | |||
| FXN66 - 25/110 | 950 | 5000 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
| FXN76 - 25/115 | 1200 | 5000 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
| FXN76 - 25/120 | 1200 | 5000 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
| FXN86 - 25/125 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125P6 | 110 | 86 | 150 | 40 | 2,3 | |
| FXN86 - 25/130 | 1600 | 5000 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130P6 | 110 | 86 | 150 | 40 | 2,6 | |
| FXN 101 -25/140 | 2100 | 5000 | 55 | 70 | 75 | 45 | 140P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
| FXN 101 - 25/149 | 2100 | 5000 | 70 | 75 | 62 | 149H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
| FXN 101 - 25/150 | 2100 | 5000 | 55 | 70 | 75 | 45 | 150P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
| FXN 85 - 40/140 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 140P6 | 125 | 85 | 175 | 60 | 3,2 | ||
| FXN 85 - 40/150 | 2500 | 6000 | 45 | 50 | 60 | 65 | 65 | 45 | 150P6 | 125 | 85 | 175 | 60 | 4,2 | ||
| FXN 100 - 40/160 | 3700 | 4500 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160P6 | 140 | 100 | 190 | 60 | 5,1 |
| FXN 105 - 50/165 | 5200 | 4500 | 80 | 80 | 62 | 165P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
| FXN 120 - 50/198 | 7700 | 4000 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198H6 | 160 | 120 | 210 | 70 | 8,6 |
| FXN 140 - 50/215 | 10100 | 3000 | 65 | 90 | 100 | 110 | 110 | 69 | 215J6 | 180 | 140 | 245 | 70 | 14,0 | ||
| FXN 170 - 63/258 | 20500 | 2700 | 70 | 85 | 100 | 120 | 130 | 80 | 258H6 | 210 | 170 | 290 | 80 | 21,0 | ||
최대 전달 가능 토크는 2 배 특정한 명목상 토크입니다.
기록 :
1. Ｔ max = 2 × Ｔ 나트
2. 내측 레이스 초과
3. 바깥 레이스 초과
키웨이가 6885.1을 울립니다
키웨이 폭 JS10에 대한 오우 허용한도 DIN 6885, 페이지 1에따르면 키웨이.
* 키웨이 폭 JS10에 대한 페이지 3 오우 허용한도인 DIN 6885에 따른 키웨이.
실장 예
주유
스프라그 부양 속도를 초과한 속도에, 어떤 특별한 주유도 요구되지 않습니다 ; 자유륜은 유지보수가 필요없어서 작용합니다. 스프라그 이륙 아래에 있는 작동이 속도가 날 때, 규정 품질의 기름 윤활은 제공되어야 합니다.
그림
