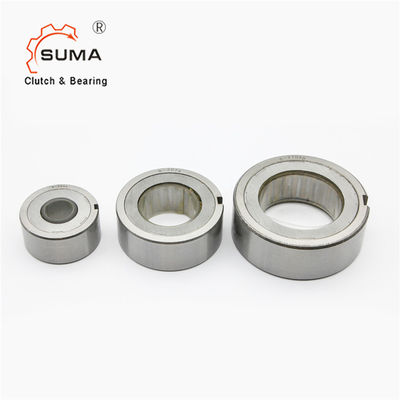

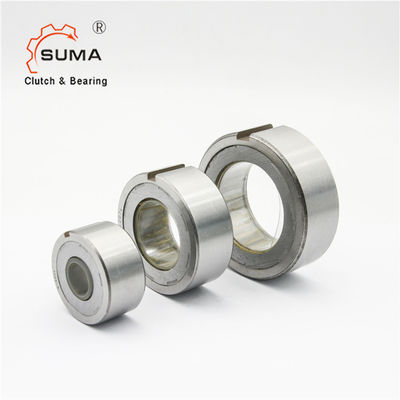

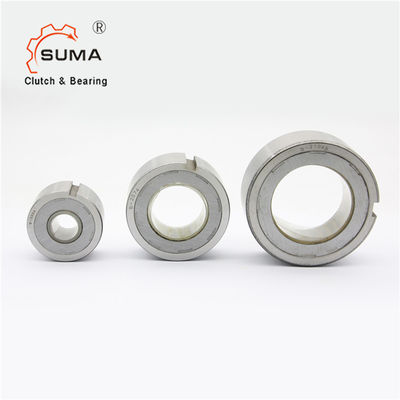

스프라그 자유륜을 지니는 B210 한 방법 캠 클러치
특징
타입 S200(B200)는 비 베어링 지원받는 스프래그 타입 자유륜입니다.
스프라그는 사용자에 의해 제공된 샤프트로 직접적으로 운영됩니다. 태도는 굴대이고 경하중을 지원하도록 요구됩니다.
기술 데이터
항목 | B210 한 방법 태도 |
항력 토크 | 0.2Ncm |
구멍 내경 (밀리미터) | 56.109 |
바깥 레이스 (밀리미터) | 90 |
토크 능력(NM) | 784 |
Max.Indexing (분 사이클 /) | 1200 |
체중 (킬로그램) | 1 |
차원과 능력
모델 |
토크 용량 (N.m) |
항력 토크 (N.m) |
맥스 .오버러닝 (r/min) | Max.Idexing (cycle/min) | (-0.6에 대한 +0) | 비 | 키웨이 | JIS가 아니오 지탱하면서. |
샤프트 Dia. C (-0.025에 대한 +0) |
중량 (킬로그램) |
|
샤프트 | 바깥 레이스 | ||||||||||
B203 | 39.2 | 0.1 | 2400 | 500 | 150 | 25 | 40(-0.014-0.039) | 4X2.5 | 6203 | 16.51 | 0.23 |
B204 | 58.8 | 0.1 | 2400 | 500 | 150 | 25 | 47(-0.014-0.039) | 5X3 | 6204 | 18.796 | 0.34 |
B205 | 98 | 0.2 | 1800 | 400 | 150 | 25 | 52(0.017-0.042) | 5X3 | 6205 | 23.622 | 0.45 |
B206 | 235 | 0.2 | 1800 | 350 | 150 | 28 | 62(-0.017-0.042) | 7X4 | 6206 | 32.766 | 0.68 |
B207 | 372 | 0.2 | 1800 | 300 | 150 | 28 | 72(-0.017―0.042) | 7X4 | 6207 | 42.088 | 0.8 |
B208 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 80(-0.017-0.042) | 10X4.5 | 6208 | 46.761 | 0.91 |
B209 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 85(-0.020-0.045) | 10X4.5 | 6209 | 46.761 | 0.95 |
B210 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 90(-0.020-0.045) | 10X4.5 | 6210 | 56.109 | 1 |
B211 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 100(-0.020-0.050) | 10X4.5 | 6211 | 56.109 | 1.4 |
B212 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 110(-0.020-0.050) | 10X4.5 | 6212 | 70.029 | 1.8 |
B213 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 120(-0.020-0.050) | 10X4.5 | 6213 | 70.029 | 2.3 |
B214 | 1390 | 0.39 | 180 | 180 | 150 | 42 | 125(-0.024-0.060) | 12X4.5 | 6214 | 79.356 | 2.4 |
그림
