| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | DC2222g |

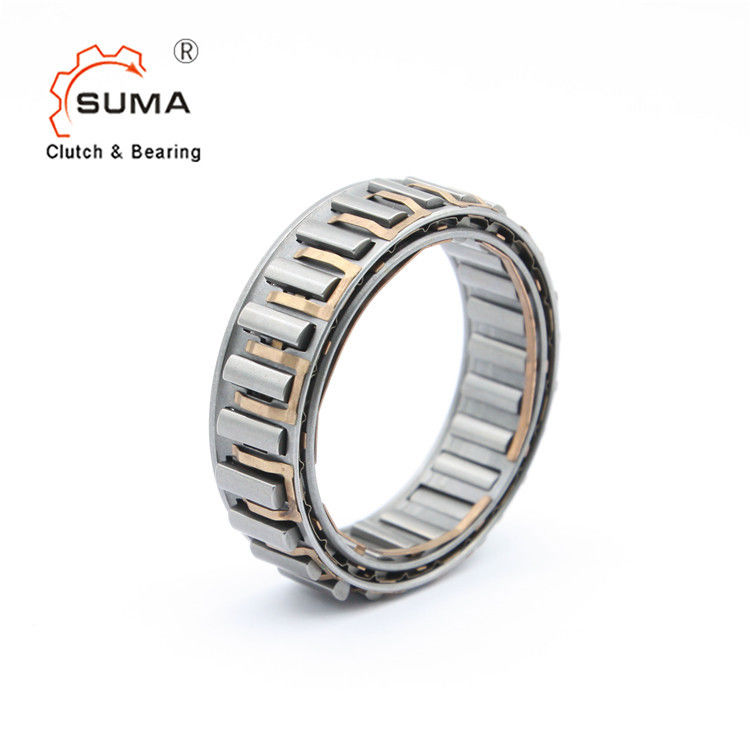

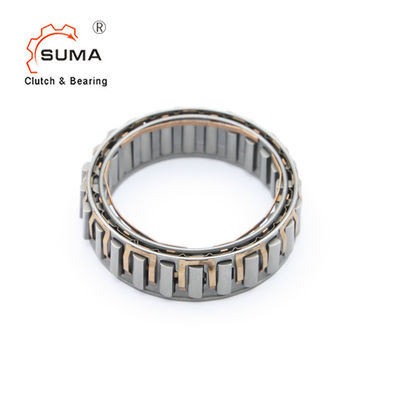

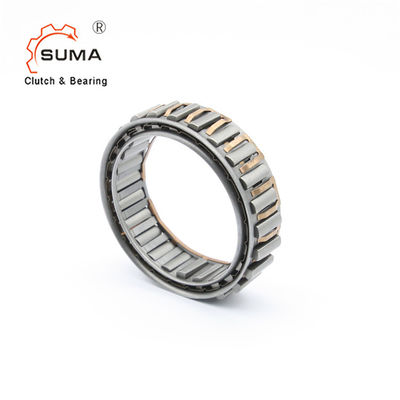

DC2222G 한 방법 태도는 자유륜 클러치 백스톱을 스랙
간략한 소개
타입 DC는 안쪽이거나 바깥 레이스 없이 스프래그 타입 자유륜 새장입니다.
DC 종류 버전-N은 윤활유의 모든 종류가 현재 전력 전송 장비에 사용했다고 받아들입니다.
선택적으로, 인종은 아래 생산에 달구어 굳어지 강재축 또는 주택에서 만들어질 수 있습니다.
마감부의 표면 강도는 0,6 밀리미터 최저치의 깊이를 위해, HRC 60 내지 62여야 합니다.
45에 대한 HRC35라는 것 핵심 경도. 22CLA를 초과하지 않기 위한 조도.
레이스 사이의 최대 테이프녹화자 : 25 밀리미터 폭을 위한 0,007 밀리미터.
차원과 능력
|
사이즈
|
TKN1) |
오버러닝 속도 |
스프라그 공간
|
아니오. 클립의
|
아니오. 스프라그의 |
중량 | ||||||
| nimax2) | namax3) | Øa+0.008 -0.005 |
Øc± 0.013 | 에민 | Ødmin | Øbmax | ||||||
| [Nm] | [min-1] | [분 -1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | |||
| DC2222G 엔 | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33±0.075 | 10 | 50 | 15 | - | 12 | 0.03 |
| DC2776 엔 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33±0.075 | 13.5 | 58 | 18 | - | 14 | 0.055 |
| DC3034 엔 | 124 | 6300 | 3100 | 30.34 | 47 | 8.33±0.075 | 13.5 | 62 | 20 | - | 14 | 0.06 |
| DC3175(3C)-N | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33±0.075 | 13.5 | 63 | 21 | 3 | 16 | 0.06 |
| DC3809A 엔 | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33±0.075 | 16 | 71 | 25 | - | 18 | 0.085 |
| DC4127(3C)-N | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33±0.075 | 13.5 | 75 | 27 | 3 | 18 | 0.09 |
| DC4445A 엔 | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33±0.1 | 16 | 79 | 29 | - | 20 | 0.095 |
| DC4972(4C)-N | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33±0.1 | 13.5 | 86 | 33 | 4 | 22 | 0.1 |
| DC5476A 엔 | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | - | 24 | 0.11 |
| DC5476A(4C)-N | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 16 | 92 | 36 | 4 | 24 | 0.13 |
| DC5476B(4C)-N | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 21 | 92 | 36 | 4 | 24 | 0.18 |
| DC5476C(4C)-N | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33±0.1 | 25.4 | 92 | 36 | 4 | 24 | 0.2 |
| DC5776A 엔 | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33±0.1 | 16 | 98 | 38 | - | 26 | 0.11 |
| DC6334B 엔 | 806 | 3000 | 1500 | 63.34 | 80 | 8.33±0.1 | 21 | 104 | 42 | - | 26 | 0.175 |
| DC7221(5C)-N | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 13.5 | 115 | 48 | 5 | 30 | 0.14 |
| DC7221B 엔 | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | - | 30 | 0.185 |
| DC7221B(5C)-N | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33±0.1 | 21 | 115 | 48 | 5 | 30 | 0.21 |
| DC7969C(5C)-N | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33±0.1 | 25.4 | 124 | 53 | 5 | 34 | 0.28 |
| DC8334C 엔 | 2055 | 2300 | 1100 | 83.34 | 100.000 | 8.33±0.1 | 25.4 | 132 | 55 | - | 34 | 0.27 |
| DC8729A 엔 | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33±0.1 | 16 | 134 | 58 | - | 34 | 0.165 |
| DC10323A(5C)*-N | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33±0.1 | 16 | 155 | 68 | 5 | 40 | 0.205 |
| DC12334C*-N | 4800 | 1500 | 750 | 123.340** | 140.000 | 8.33±0.1 | 25.4 | 184 | 80 | - | 50 | 0.4 |
| DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.50±0.1 | 25.4 | 186 | 80 | 11 | 44 | 0.4 |
기록
1) Ｔ max = 2 × Ｔ 나트
>>는 선택 페이지 12 내지 19를 언급합니다
2) 내측 레이스 초과
3) 바깥 레이스 초과
*) 내측 케이지 센터링 플랜지는 상대방에 있습니다
옆
**) ± 0,013 퍼미블을 허용한도의 확대
실장 예
