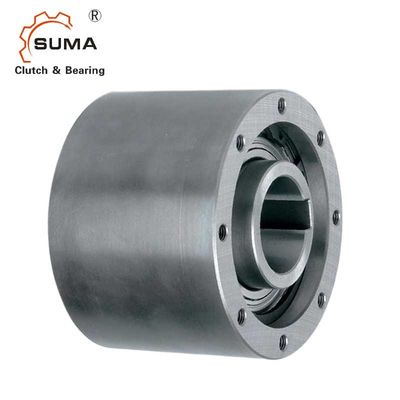

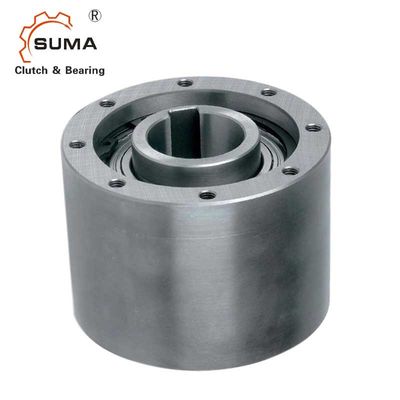

스프래그 클러치 다목적을 오버런하는 3400Nm SMZ60 GCr15 한 방법
  • 스프래그 클러치 다목적을 오버런하는 3400Nm SMZ60 GCr15 한 방법
  • 스프래그 클러치 다목적을 오버런하는 3400Nm SMZ60 GCr15 한 방법

스프래그 클러치 다목적을 오버런하는 3400Nm SMZ60 GCr15 한 방법

원래 장소 중국
브랜드 이름 SUMA
인증 ISO SGS
모델 번호 SMZ60
제품 상세정보
상품 이름:
SMZ60을 지니는 캠 클러치
지원받는 것으로 지탱하기:
재료:
베어링 강철 GCr15
사이즈:
60*155*100mm
토크 용량:
3400Nm
보증:
1년이요
패키지:
카톤 박스 / 나무상자
중량:
10.2 킬로그램
하이 라이트:

SMZ60 오버러닝 스프래그 클러치

,

GCr15 오버러닝 스프래그 클러치

,

3400Nm 한 방법 스프래그 클러치

지불과 운송 용어
최소 주문 수량
1
가격
USD200-USD240 PER PIECE
포장 세부 사항
카톤 박스 / 나무상자
배달 시간
10-15 일
지불 조건
L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 페이팔
제품 설명

펌프 시스템을 위해 지탱하는 SMZ60 한 방법 스프라그 캠 클러치
특징


2를 사용하여 지원받는 것으로 지탱하면서, 타입 SMZ는 봉인한 스프래그 타입 자유륜입니다..ZZ 시리즈 그리스 윤활된 베어링.
유닛은 설치가 준비되어 기름을 친 그리스를 전해집니다.

SMZ 유닛은 다양한 응용 프로그램에서 사용되기 위해, 다목적으로서 의도됩니다.



내측 레이스는 샤프트에 키입력됩니다. 바깥 레이스 (차원 D4)의 내경은 연결 부분 (필름의 구멍이 걸리는 톱니바퀴, 도르래, 기어, 토크 arm...)를 위해 증가하는 등록으로서 사용되어야 합니다.

증가하는 꼭지는 g6 허용한도에 있어야 합니다.


차원과 능력
스프래그 클러치 다목적을 오버런하는 3400Nm SMZ60 GCr15 한 방법 0

타입 사이즈





오버러닝 속도





중량
SMZ dH7 TKN1) nimax2) namax3) D2 D3 D4H7 L1
[밀리미터] [Nm] [min-1] [min-1] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [킬로그램]
20 300 1600 700 80 30 68 55 65 67 M6 6 12 7.6 2
30 1035 1500 500 100 45 88 75 80 82 M8 6 16 8.9 3.7
35 1100 1400 300 110 50 95 80 85 87 M8 6 16 8.7 4.8
45 1750 1300 300 125 60 110 95 90 92 M8 8 16 8.4 6.2
60 3400 1100 250 155 80 140 125 100 102 M8 8 16 9.1 10.2
70 4300 1000 250 175 95 162 145 103 105 M8 8 16 8.6 13.2

기록
1) T max = 2 × T 나트
>>는 선택 페이지 10 내지 13을 언급합니다
2) 내측 레이스 초과
3) 바깥 레이스 초과
키웨이가 6885.1을 울립니다
>>는 장착과 정비 지침을 언급합니다
페이지 16 내지 19

장착과 결합

스프래그 클러치 다목적을 오버런하는 3400Nm SMZ60 GCr15 한 방법 1
그림
스프래그 클러치 다목적을 오버런하는 3400Nm SMZ60 GCr15 한 방법 2

스프래그 클러치 다목적을 오버런하는 3400Nm SMZ60 GCr15 한 방법 3
