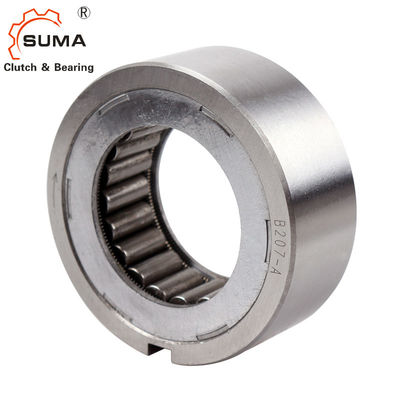

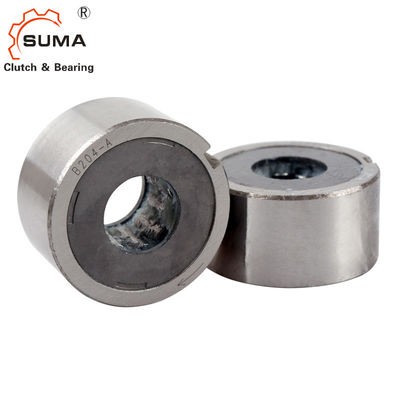

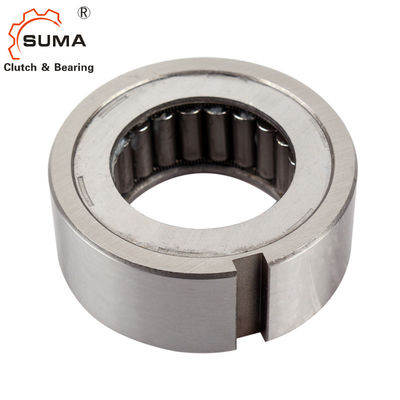

백스톱 캠 클러치를 지니는 B205 B206 B207 단방향 클러치
설치와 용법
1. 200 일련 캠 클러치는 탑재된 샤프트이고 따라서 위기가 탑재되는 샤프트가 갈린 후 Rc 56-60과 1.5 밀리미터 케이스 깊이에 경화되어야 합니다. 1.5S (16micro 인치) 마무리로 분쇄하세요. 이 샤프트의 테이프녹화자는 50 밀리미터 당 0.01 밀리미터를 초과하여서는 안됩니다.
2. 위기의 설치를 위해 샤프트와 클러치 아우터 경쟁 사이에 동심성을 획득하기 위해 바깥 레이스 또는 샤프트에 일할 수 있는 광선의 또는 추력 하중을 차지하기 위해 양쪽에 또는 일 측에 태도로 위기를 탑재하세요. 설치 예를 보세요.
3. 위기는 화살에 의해 표시된 방향으로 그것을 회전시킴으로써 샤프트에 설치되어야 합니다
클러치판에서 보여집니다. 침으로써 충격을 위기에 응용하지 마세요.
4. 위기는 위쪽에 테이블에 나타난 태도와 같은 외부 직경을 가지고 있습니다. 위기가 모여지는 주택에 대한 구멍 허용한도는 아래 표에 나타난 더 레인지 내에 포함되어야 합니다.
5. 인덱싱을 위해, 기름 윤활은 권고됩니다.
6. 하우징 구멍과 샤프트의 동심성은 0.05 밀리미터 내에 포함되어야 합니다.
7. 키 프로파일은 JIS B1301-1959에 따라 있어야 합니다.
차원과 능력
모델 |
토크 용량 (N.m) |
항력 토크 (N.m) |
맥스 .오버러닝 (r/min) | Max.Idexing (cycle/min) | (-0.6에 대한 +0) | 비 | 키웨이 | JIS가 아니오 지탱하면서. |
샤프트 Dia. C (-0.025에 대한 +0) |
중량 (킬로그램) |
|
샤프트 | 바깥 레이스 | ||||||||||
B203 | 39.2 | 0.1 | 2400 | 500 | 150 | 25 | 40(-0.014-0.039) | 4X2.5 | 6203 | 16.51 | 0.23 |
B204 | 58.8 | 0.1 | 2400 | 500 | 150 | 25 | 47(-0.014-0.039) | 5X3 | 6204 | 18.796 | 0.34 |
B205 | 98 | 0.2 | 1800 | 400 | 150 | 25 | 52(0.017-0.042) | 5X3 | 6205 | 23.622 | 0.45 |
B206 | 235 | 0.2 | 1800 | 350 | 150 | 28 | 62(-0.017-0.042) | 7X4 | 6206 | 32.766 | 0.68 |
B207 | 372 | 0.2 | 1800 | 300 | 150 | 28 | 72(-0.017―0.042) | 7X4 | 6207 | 42.088 | 0.8 |
B208 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 80(-0.017-0.042) | 10X4.5 | 6208 | 46.761 | 0.91 |
B209 | 549 | 0.2 | 1800 | 200 | 150 | 32 | 85(-0.020-0.045) | 10X4.5 | 6209 | 46.761 | 0.95 |
B2010 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 90(-0.020-0.045) | 10X4.5 | 6210 | 56.109 | 1 |
B2011 | 784 | 0.29 | 1200 | 200 | 150 | 32 | 100(-0.020-0.050) | 10X4.5 | 6211 | 56.109 | 1.4 |
B2012 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 110(-0.020-0.050) | 10X4.5 | 6212 | 70.029 | 1.8 |
B2013 | 1230 | 0.29 | 1200 | 180 | 150 | 42 | 120(-0.020-0.050) | 10X4.5 | 6213 | 70.029 | 2.3 |
B2014 | 1390 | 0.39 | 180 | 180 | 150 | 42 | 125(-0.024-0.060) | 12X4.5 | 6214 | 79.356 | 2.4 |
그림
