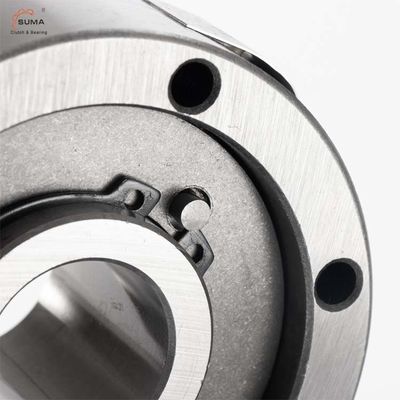

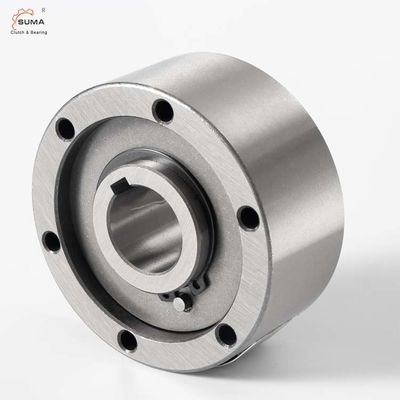

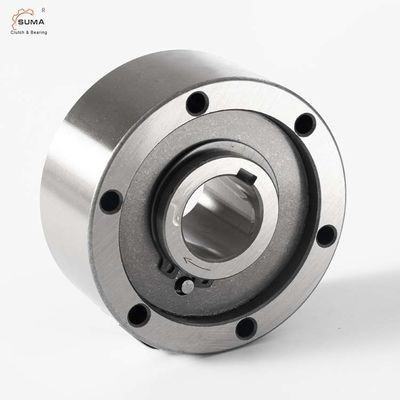

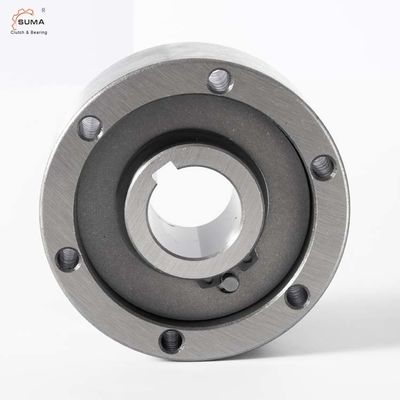

AA40 40*125*56MM 인덱스링 자유륜 한 방법 롤러 클러치 태도
특징
타입 AA는 롤러형이 지원받는 것으로 논-베어링 타성으로 달린다는 것 입니다. 태도는 굴대이고 경하중을 지원하도록 요구됩니다.
주유와 봉합은 또한 설치에 의해 제공되어야 합니다.
표준 주유는 오일입니다.
내측 레이스는 샤프트에 키입력됩니다. 바깥 레이스의 센터링을 위한 적당한 것 H7 허용한도에 있어야 합니다.
바깥 레이스의 접합부는 10.9 또는 더 좋등급화하기 위해 볼트를 통해서 있습니다.
이 디자인은 ± S/2의 안쪽이고 외부 레이스의 축방향 정렬 오류를 받아들일 수 있습니다.
기술 데이터
상술 | |
모델 | AA40 |
재료 | GCr15 |
내경 | 40 밀리미터 |
외경 | 125 밀리미터 |
두께 | 56 밀리미터 |
토크 용량 | 1030Nm |
항력 토크 | 72Ncm |
내측 레이스 오버러닝 속도 | 1200r/min |
바깥 레이스 오버러닝 속도 | 170r/min |
중량 | 0.7 킬로그램 |
구조 | 롤러형 |
애플리케이션 | 직물 기계, 팬들, 통풍기, 인쇄 장비 |
패키지 | 카톤 박스, 나무상자 또는 주문 제작됩니다 |
지불 기간 | TT. L/C (신용장), D/A,D/P,Western 통합, 페이팔 |
배달 시간 | 샘플을 위한 2-4 일, 대량 주문을 위한 7 일 |
차원과 능력
사이즈 | TK1 | 오버러닝 속도 | 중량 |
끌기 토크 |
||||||||||
dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | 오우 | L | F | S | (킬로그램) | TR | |
(밀리미터) | (Nm) | (min-1) | (min-1) | (밀리미터) | (밀리미터) | (밀리미터) | (밀리미터) | (밀리미터) | (밀리미터) | (밀리미터) | (밀리미터) | (밀리미터) | (n텀) | |
12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
기록
1) T max = 2 × T 나트
2) 내측 레이스 초과
3) 바깥 레이스 초과
키웨이가 6885.1을 울립니다
