| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | ASNU200 NFS200 USNU200 |

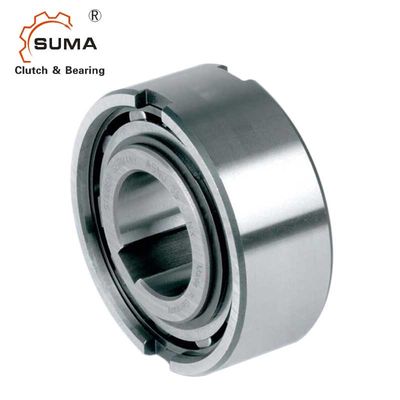

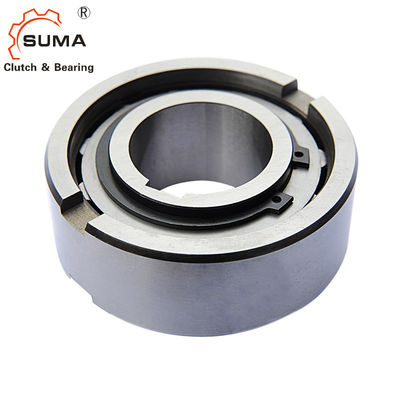

ASNU200 NFS200 USNU200 44500Nm 어떤 태도도 지원하지 않았습니다
한 방법 롤러 클러치 태도
특징
ASNU NFS USNU는 롤러형이 지원받는 것으로 논-베어링 타성으로 달린다는 것 입니다. 지탱하는 것 서포이트 겨드랑이와 경하중입니다. 주유와 봉합은 또한 설치에 의해 제공되어야 합니다.
지원받는 것으로 지탱하는 것 없이 롤러형이 ASNU NFS 유형 하나 방법 클러치 이후로 있, 태도는 굴대이고 경하중을 지원하도록 요구됩니다. 주유와 봉합은 또한 설치에 의해 제공되어야 합니다. 내측 레이스는 샤프트에 키입력됩니다. 바깥 레이스는 H7 주택을 피트인 기자를 주기 위해, 긍정적 n6 허용한도를 가지고 있습니다.
기술 데이터
| 상품 이름 | 한 방법 크러치 베아링 |
| 모델 | ASNU200 NFS200 USNU200 |
| 재료 | cr 강 GCr15 |
| 내경 | 300 밀리미터 |
| 외경 | 420 밀리미터 |
| 토크 용량 | 44500Nm |
| 중량 | 93 킬로그램 |
| 패키지 | 나무상자 |
| 지불 기간 | TT. D/A,D/P,Western 통합인 L/C (신용장) |
| 배달 시간 | 15 일 |
차원과 능력
| 타입 | 사이즈 |
TKN1) |
오버러닝 속도 |
중량
|
항력 토크 | |||||||||
|
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | Ｌ | 비 | Ｔ | Ｓ | Ｅ | Ｆ | TR | ||
| [밀리미터] | [Nm] | [min-1] | [min-1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | [n텀] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
기록
ASNU8-12, DIN 6885에 대한 ASNU200 키웨이. 1,
DIN 6885.3에 대한 다른 사이즈
1) Ｔ max = 2 × Ｔ 나트
2) 내측 레이스 초과
3) 바깥 레이스 초과
실장 예
그림
