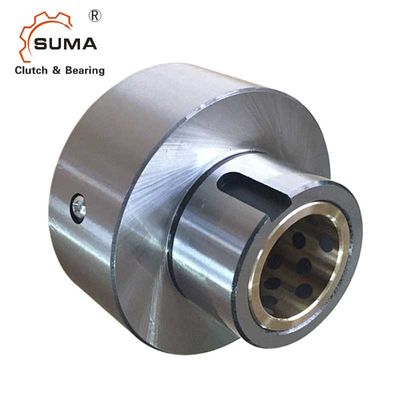

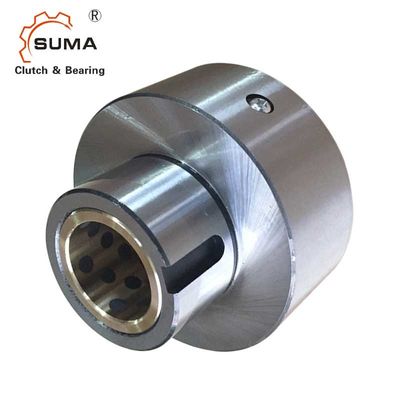

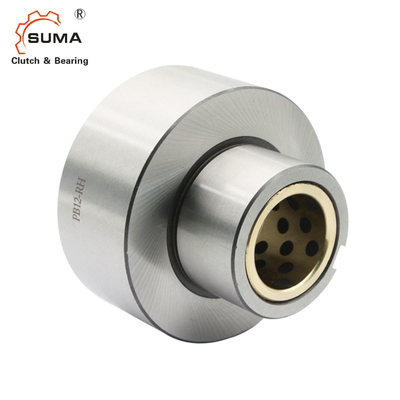

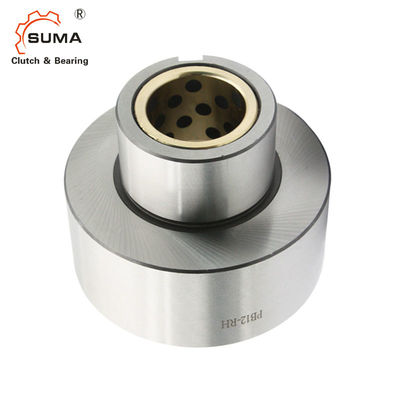

PB8 자유륜 한 방법 캠 클러치 베어링
  • PB8 자유륜 한 방법 캠 클러치 베어링
  • PB8 자유륜 한 방법 캠 클러치 베어링
  • PB8 자유륜 한 방법 캠 클러치 베어링
  • PB8 자유륜 한 방법 캠 클러치 베어링

PB8 자유륜 한 방법 캠 클러치 베어링

원래 장소 중국
브랜드 이름 SUMA
인증 ISO SGS
모델 번호 PB8
제품 상세정보
상품 이름:
PB8을 지니는 캠 클러치
지원받는 것으로 지탱하기:
재료:
베어링 강철 GCr15
사이즈:
25*85*83mm
보증:
1년이요
패키지:
카톤 박스 / 나무상자
중량:
1.6KG
OEM:
받아들이세요
하이 라이트:

자유륜 한 방법 캠 클러치 베어링

,

OEM 캠 클러치 베어링

,

GCr15 캠 휠 베어링

지불과 운송 용어
최소 주문 수량
1
가격
USD125-USD150 PER PIECE
포장 세부 사항
카톤 박스 / 나무상자
배달 시간
7-15 일
지불 조건
L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 페이팔
공급 능력
달 당 1000 PC
제품 설명

PB8 자유륜 한 방법 캠 클러치 베어링





차원과 능력

PB8 자유륜 한 방법 캠 클러치 베어링 0

모델 맥스.
오버러닝
(r/min)
구멍 내경

A





h7






  바깥 레이스
키웨이


중량
(킬로그램)
내측 레이스 바깥 레이스 Dia.
(J7)
키웨이
PB 3 1,800 900 10 4x1.5 50 50 23 22 25 21 25.7 4* 2.5 16 0.23
PB 5 1,800 900 16 5x2 70 60 32 32 35 25 38.8 5* 3.0 20 0.58
PB 6 1,500 800 20 5x2 82 73 38 38 37 33 41 5* 3.0 27 1.1
PB 8 1,200 650 25 7x3 85 83 45 40 45 33 42 7* 4.0 27 1.6
PB 10 1,000 400 31.5 10x3.5 92 95 60 41 56 37 44 10 *4.5 28 2.5
PB 12 800 300 40 10x3.5 100 113 65 50 66 37 52.6 10 *4.5 29 3.6
PB 14 700 300 45 12x3.5 112 133 75 54 76 41 57.3 12 *4.5 30 6.0

장착과 결합


설치와 용법

1. 내측 레이스와 바깥 레이스의 동심성은 바깥 레이스와 샤프트 사이에 위치한 미끄럼 베어링에 의해 유지됩니다. 바깥 레이스에 일하는 경하중은 또한 이 미끄럼 베어링에 의해서 지원됩니다. 샤프트는 그러므로 클러치 아우터 경기 끝을 통하여 확장되어야 합니다.

2. PB 시리즈 캠 클러치를 결합으로 이용하지 마세요. 2 샤프트를 연결시킬 때 플렉시블 커플링으로 사용하세요.

3. 끝으로부터 보여진 내측 레이스 드라이브가 위쪽에 설명에서 화살에 의해 표시한 오른쪽 (RH) 또는 왼손 (LH)를 상세화하세요. 위기의 회전이 삽입되기 전에 정확한지 확인하세요.

4. 인덱스링 사용을 위해, 기름 윤활은 권고됩니다.

5. 사용될 키는 JIS B1301-1959에 따라 있어야 합니다

6. 스러스트 하중은 캠 클러치에 의하지 않는, 기타 장치에 의해서 지원되어야 합니다.

7. 클러치 아우터 인종 위의 필름의 구멍이 걸리는 톱니바퀴와 같은 구동 부재의 구멍이 JIS 기준에 대한 H6 또는 H7 허용한도를 만나야 합니다.



그림

PB8 자유륜 한 방법 캠 클러치 베어링 2

PB8 자유륜 한 방법 캠 클러치 베어링 3PB8 자유륜 한 방법 캠 클러치 베어링 4PB8 자유륜 한 방법 캠 클러치 베어링 5
