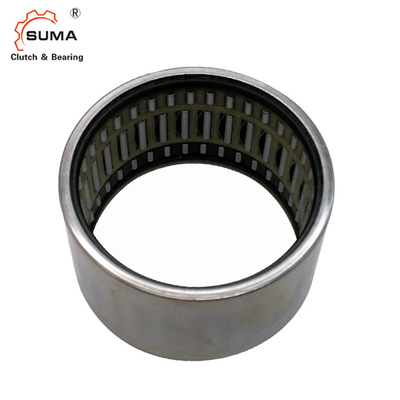

한 방법 바늘 위기를 지니는 HFL3530 35*42*30mm 드라운 컵
기술 데이터
드라운 컵 니들 롤러 베어링 - 베어링 어셈블리와 롤러 클러치,
높은 잠금장치 정확도로, 단지 한 방향으로 토크를 전할 수 있습니다 .
HFL 한 방법 바늘 위기는 회전 마찰을 감소시키기 위해 이동 부품을 분리를 유지하고 경하중을 지원하기 위한 롤링부재를 이용합니다.
작은 단면을 가지고 있슴에도 불구하고 태도는 여전히 높은 하중 지지 용량을 가집니다, 니들 롤러 베어링이 가늘고 긴 롤러를 갖추고 있는 (롤러 지름 D≤5mm, L/D≥2.5, L가 롤러의 길이입니다)고 따라서 방사 구조가 소형이고 그것의 내경과 부하 용량이 다른 유형의 태도의 그것들과 같고 외경이 가장 작은 것입니다.
레이스 웨이 환형상 | 단방향 클러치 | 부하 방향 | 광선의 |
---|---|---|---|
I.D.(Ø) | 35 | O.D.(Ø) | 42 |
폭(MM) | 30 | 정확성 (JIS) | 등급 0 |
상술 | 표준 | 무방한 토크(NM) | 121 |
샤프트가 회전한다는 경우에서 허용 오차 속도 | 3900 | 아우터 링이 회전하는 무방한 회전 속도 | 3900 |
차원과 능력
샤프트 Dia. |
위기 선임 | 집단 |
보른트아리 차원 |
토크 | 극한 속도 |
기본 부하 평가 |
|||||
프더블유 | D | C | 샤프트 | 아우터 링 | C | Co | |||||
Min-1 | Min-1 |
나트 | |||||||||
밀리미터 | 플라스틱 스프링 | 강철 스프링 | G | 밀리미터 | 별거 안 해 | rpm | |||||
3 | HFL0308KF | -- | 3 | 3 | 3.6 | 8 | 1 | -- | -- | -- | -- |
4 | HFL0408KF | -- | 3.5 | 4 | 8 | 8 | 1.5 | -- | -- | -- | -- |
6 | HFL0615KF | HFK0615 | 4 | 6 | 10 | 15 | 1.76 | 23000 | 13000 | -- | -- |
HFL0615KFR | HFL0615R | 4 | 6 | 10 | 15 | 0.5 | 23000 | 13000 | -- | -- | |
-- | HFL061012K | 5 | 6 | 10 | 12 | -- | 21000 | 12000 | -- | -- | |
8 | -- | HFL081212K | 6 | 8 | 12 | 12 | -- | 20000 | 12000 | -- | -- |
-- | HFL081412K | 7 | 8 | 14 | 12 | -- | 19000 | 12000 | -- | -- | |
HFL0822KF | HFL0822 | 7 | 8 | 12 | 22 | 3.15 | 17000 | 12000 | 4.05 | 4.15 | |
HFL0822KFR | HFL0822R | 7 | 8 | 12 | 22 | 1 | 17000 | 12000 | -- | -- | |
10 | HFL1022KF | HFL1022 | 8 | 10 | 14 | 22 | 5.3 | 14000 | 11000 | 4.3 | 4.65 |
HFL1022KFR | HFL1022R | 8 | 10 | 14 | 22 | 1.5 | 14000 | 11000 | -- | -- | |
12 | -- | HFL1226 | 18 | 12 | 18 | 26 | 12.2 | 11000 | 8000 | 6.3 | 6.5 |
14 | -- | HFL1426 | 20 | 14 | 20 | 26 | 17.3 | 9500 | 8000 | 7.1 | 7.7 |
16 | -- | HFL1626 | 22 | 16 | 22 | 26 | 20.5 | 8500 | 7500 | 7.7 | 9 |
18 | -- | HFL1826 | 25 | 18 | 24 | 26 | 24.1 | 7500 | 7500 | 8.3 | 10.3 |
20 | -- | HFL2026 | 27 | 20 | 26 | 26 | 28.5 | 7000 | 6500 | 8.9 | 11.5 |
25 | -- | HFL2530 | 44 | 25 | 32 | 30 | 66 | 5500 | 5500 | 10.9 | 14.1 |
30 | -- | HFL3030 | 51 | 30 | 37 | 30 | 90 | 4500 | 4500 | 12.6 | 17.6 |
35 | -- | HFL3530 | 58 | 35 | 42 | 30 | 121 | 3900 | 3900 | 13 | 19.3 |
그림
