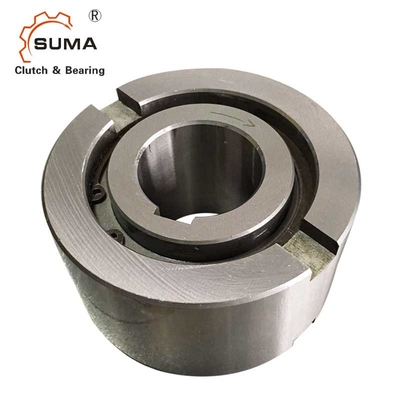

AE35 35*100*48mm 한 방법 홀드백 자유륜 클러치 태도
특징
이름 : | 롤러형 단방향 클러치 태도 |
모델 누음베 | AE35(35mmx100mmx48mm) |
차원 : | 35mmx100mmx48mm |
재료 : | cr 강 /GCr15 |
차폐 : | 개방형 /Shield |
포장되는 것 : | 개별적 packing/ 산업적 포장 |
브랜드 : | 수마 |
지불조건 : | 전신환, L/C (신용장) ; 웨스트 유니언, 페이팔 |
시장 : | 유럽 70% ; 아시아 20% ; 다른 시장 10% |
식자재원산지정보 : | 장쑤성 |
기술 : |
타입 AE는 롤러형이 지원받는 것으로 논-베어링 타성으로 달린다는 것 입니다. 태도는 지원하도록 요구됩니다 굴대이고 경하중. 주유와 봉합은 또한 설치에 의해 제공되어야 합니다. |
역학적 성질 | 공칭 외경은 표준 볼 함유량 부피입니다.내측 레이스는 샤프트에 키입력됩니다. 바깥 레이스는 h6 허용한도를 가지고 있고, K7 허용한도로 주택에 적합하여야 합니다. 추가적 측면 노치는 포지티브 토크 전송에 대비합니다. 만약 주택 허용한도가 R6에 있다면, 눈금의 사용이 필요하지 않지만, 그러나 주택이 국회 뒤에 확대되지 않기에 충분히 강함에 틀림없습니다. 이 디자인은 ± S/2의 안쪽이고 외부 레이스의 축방향 정렬 오류를 받아들일 수 있습니다. |
어플리케이션 필드 : | 자동차 ; 오토바이 ;섬유 기계 ; 기계류를 출력하기 ;가전 제품 ; 건설 장비 ; 농기계 ; 플라스틱 기계류 ; 속도 저감기 ; 전기적 롤러 ;의학 장비 ;운동 기구 ; 식품 기계 |
기술 데이터
차원과 능력
타입 | 사이즈 | 오버러닝 속도 | 중량 | 항력 토크 | |||||||||||
AE
|
dH7 (밀리미터) |
TKN?1 (Nm) |
Nimax2) (min-1) |
Namax3) (min-1) |
Dh6 (밀리미터) |
D5 (밀리미터) |
D6 (밀리미터) |
L (밀리미터) |
S (밀리미터) |
F (밀리미터) |
E (밀리미터) |
비 (밀리미터) |
T (밀리미터) |
(킬로그램) |
TR
(n텀) |
12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4.5 | 0.5 | 0.8 | 6 | 3 | 0.11 | 0.7 | |
15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4.5 | 0.8 | 1.2 | 7 | 3.5 | 0.30 | 3.5 | |
20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5.5 | 0.8 | 1.2 | 8 | 3.5 | 0.55 | 8.4 | |
25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6.5 | 1 | 1.8 | 9 | 4 | 0.98 | 14 | |
30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6.2 | 1 | 1.8 | 12 | 5 | 1.50 | 23 | |
35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3.8 | 1 | 1.8 | 13 | 6 | 2.00 | 60 | |
40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3.8 | 1.5 | 1.8 | 15 | 7 | 2.80 | 72 | |
45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3.8 | 1.5 | 2.6 | 16 | 7 | 3.30 | 140 | |
50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5.8 | 1.5 | 2.6 | 17 | 8 | 4.20 | 180 | |
55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3.8 | 2 | 2.6 | 18 | 9 | 5.20 | 190 | |
60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7.6 | 2 | 2.6 | 18 | 9 | 6.80 | 240 | |
70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7.6 | 2.5 | 2.6 | 20 | 9 | 10.5 | 320 |
장착과 결합
그림
