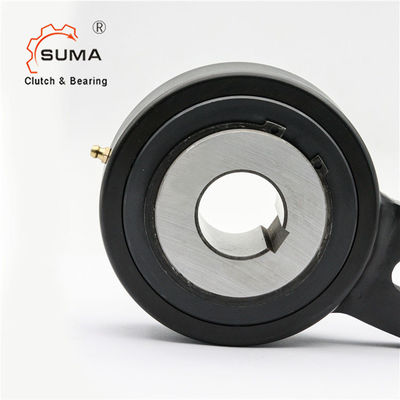

곡물 저장기 장비를 위해 지탱하는 AV80 80*190*64MM 한 방법 백스톱 위기
  • 곡물 저장기 장비를 위해 지탱하는 AV80 80*190*64MM 한 방법 백스톱 위기
  • 곡물 저장기 장비를 위해 지탱하는 AV80 80*190*64MM 한 방법 백스톱 위기
  • 곡물 저장기 장비를 위해 지탱하는 AV80 80*190*64MM 한 방법 백스톱 위기

곡물 저장기 장비를 위해 지탱하는 AV80 80*190*64MM 한 방법 백스톱 위기

원래 장소 중국
브랜드 이름 SUMA
인증 ISO SGS
모델 번호 AV80
제품 상세정보
상품 이름:
백스톱 위기 AV80
재료:
GCr15 베어링 강철
토크 용량:
2900Nm
회전 속도:
200rpm
단일 가중치:
8.7KG
보증:
1년이요
사이즈:
80*190*64mm
OEM:
받아들이세요
하이 라이트:

곡물 저장기 장비 백스톱 크러치 베아링

,

GCr15 강철 백스톱 크러치 베아링

,

SGS 한 방법 백스톱 태도

지불과 운송 용어
최소 주문 수량
1
가격
USD190-USD240 PER PIECE
포장 세부 사항
카톤 박스
배달 시간
7-10 일
지불 조건
L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 페이팔
공급 능력
달 당 1000 PC
제품 설명

곡물 저장기 장비를 위해 지탱하는 AV80 80*190*64MM 한 방법 백스톱 위기


기술 데이터

PECI

상술
모델 AV80
보어 지름 80 밀리미터
외경 190 밀리미터
두께 80 밀리미터
토크 용량 2900Nm
오버러닝 속도 200r/min
중량 8.7 킬로그램
패키지 산업적 패키지
배달 시간 7-10 일
지불 기간 TT, L/C (신용장), D/P (지급도 조건), 인수 인도, 웨스턴 유니온, 페이팔



타입 AV는 롤러형 자유륜입니다. 그것은 자체에 포함되고, 낮은 회전 속도를 위한 미끄럼 베어링에 의해 집중되고 봉인한 사용한 차폐가 금속성 혼화 실링을 보호했습니다.



부대는 수평선상이거나 수직 위치에서 설치할 준비가 된 기름을 친 그리스를 전해집니다. 주로 백스톱으로서 사용되어 토크 용량은 최소 공간 요구 사항을 위해 높습니다. 이 설계는 어려운 환경의 용도에 적합합니다. 토크 암에서 기계의 고정 부품에 고정되고 슬롯머신을 통과하는 볼트가 회전 중지를 제공합니다.

이 볼트 위의 방사상의 틈새는 슬롯 폭의 1-3 %와 동일하여야 합니다.

토크 암과 태도는 압축응력을 주지 않아야 합니다. 롤러 설계는 AV 유형을 가벼운 인덱스링 적용에 이상적이게 합니다.


차원과 능력


타입 사이즈 TKN1) 오버러닝 속도   중량 항력 토크
AV dH7 니맥스 D2 L 1 bB11 TR
[밀리미터] [Nm] [min-1] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [밀리미터] [킬로그램] [n텀]
20 265 450 83 42 35 12 40 90 15 35 5 0.8 1.3 18
25 265 450 83 42 35 12 40 90 15 35 5 0.8 1.3 18
30 1200 320 118 60 54 15 40 110 15 35 8 1 3.5 130
35 1200 320 118 60 54 15 40 110 15 35 8 1 3.4 130
40 1200 320 118 60 54 15 40 110 15 35 8 1 3.3 130
45 2150 280 155 90 54 20 80 140 18 47 10 1 5.5 240
50 2150 280 155 90 54 20 80 140 18 47 10 1 5.4 240
55 2150 280 155 90 54 20 80 140 18 47 10 1 5.3 240
60 2150 280 155 90 54 20 80 140 18 47 10 1 5.2 240
70 2150 280 155 90 54 20 80 140 18 47 10 1 5 240
80 2900 200 190 110 64 20 80 155 20 40 10 1.5 8.7 360
90* 7125 150 260 160 90 25 120 220 - - - 3 24.5 360
100* 7125 150 260 160 90 25 120 220 - - - 3 23.5 360
110* 7125 150 260 160 90 25 120 220 - - - 3 22.5 360
120* 11000 130 300 180 110 30 140 260 - - - 3 42 600



실장 예

그림

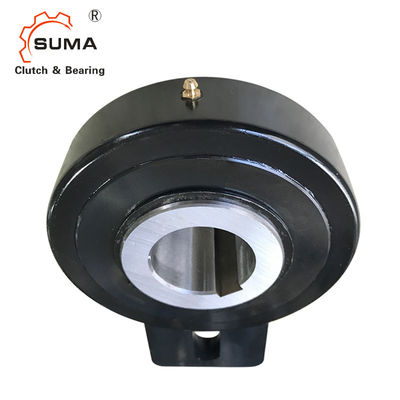

   곡물 저장기 장비를 위해 지탱하는 AV80 80*190*64MM 한 방법 백스톱 위기 2

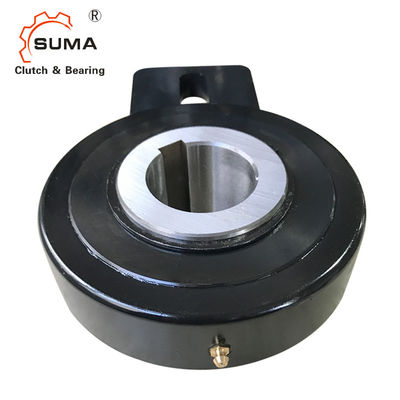

곡물 저장기 장비를 위해 지탱하는 AV80 80*190*64MM 한 방법 백스톱 위기 3

곡물 저장기 장비를 위해 지탱하는 AV80 80*190*64MM 한 방법 백스톱 위기 4
