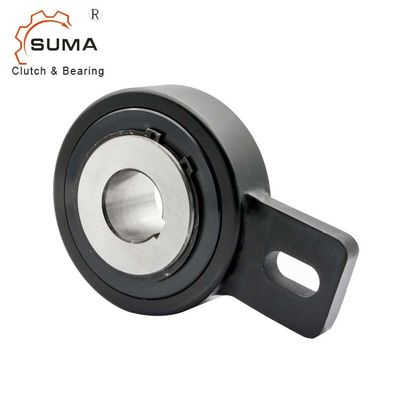

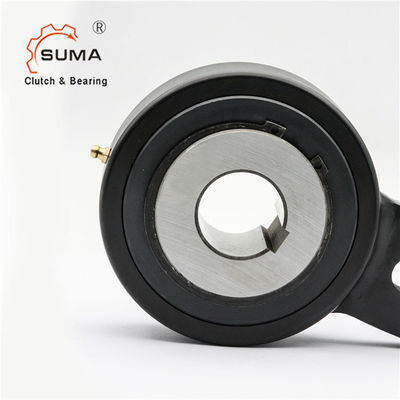

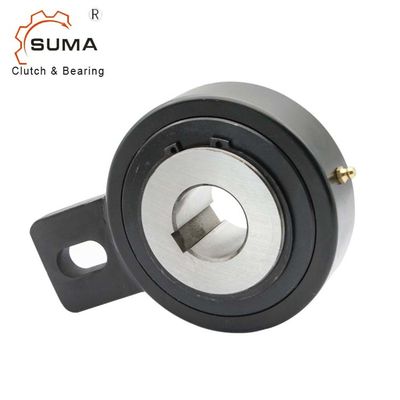

GVG40 40*132*52MM 한 방법 백스톱 크러치 베아링
특징
GVG 시리즈 자유륜은 스프라그 새장과 함께 있습니다, 내측 레이스와 바깥 레이스 사이에 중심이 되는 것 수풀들에 의하여 실행됩니다.
토오크 력들은 샤프트에서 핵심에 의한 내측 레이스까지 전해집니다.
샤프트 허용한도는 h6이어야 합니다 .
자유륜이 비 귀환 장치로서 사용될 때, 바깥 레이스에 고정된 수단은 2개 브라켓 사이에 끼어있어야 합니다 ; 그렇지 않았다면 핀은 삽입되어야 합니다
루프된 홀에서. 기계의 프레임에 잠겨질 때, 그것은 회전하는 자유륜을 막습니다
수풀들, 수단이 축 방향 이동을 고려하기 위해 제거의 특정한 양을 받아야만 합니다.
자유륜은 이미 기름이 발라진 것으로 공급됩니다 .
차원과 능력
모델 |
dH7 밀리미터 |
D 밀리미터 |
L 밀리미터 |
B1 밀리미터 |
L1 밀리미터 |
b2 밀리미터 |
I2 밀리미터 |
I3 밀리미터 |
I4 밀리미터 |
중량 킬로그램 |
최대 속도 |
토크 별거 안 해 |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
키리 DIN 6885
2)최대 허용 속도
그림
