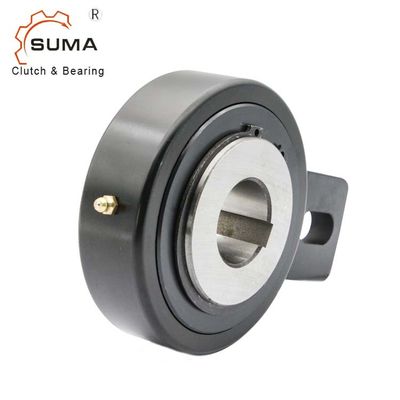

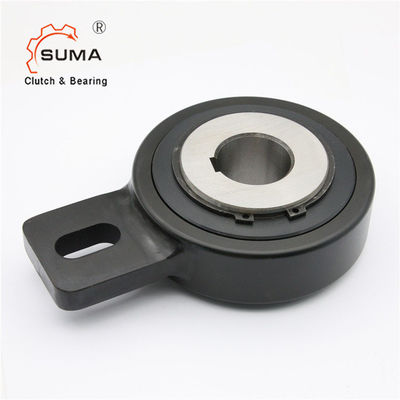

GVG 일련 스프래그 타입 단방향 클러치 자유륜 백스톱 GVG50 GVG60 GVG70
특징
GVG 시리즈 자유륜 백스톱은 스프라그 새장과 함께 있습니다, 내측 레이스와 바깥 레이스 사이의 센터링이 수풀들에 의하여 실행됩니다.
토오크 력들은 샤프트에서 핵심에 의한 내측 레이스까지 전해집니다.
샤프트 허용한도는 h6이어야 합니다 .
자유륜 백스톱이 비 귀환 장치로서 사용될 때, 바깥 레이스에 고정된 수단은 2개 브라켓 사이에 끼어있어야 합니다 ; 그렇지 않았다면 핀은 루프된 홀에 삽입되어야 합니다.
자유륜 백스톱이 기계의 프레임에 잠겼을 때, 그것은 수풀들을 회전시키는 자유륜을 막습니다, 수단이 축 방향 이동을 고려하기 위해 제거의 특정한 양을 받아야만 합니다.
자유륜 백스톱은 이미 기름이 발라진 것으로 공급됩니다 .
차원과 능력
모델 |
dH7 밀리미터 |
D 밀리미터 |
L 밀리미터 |
B1 밀리미터 |
L1 밀리미터 |
b2 밀리미터 |
I2 밀리미터 |
I3 밀리미터 |
I4 밀리미터 |
중량 킬로그램 |
최대 속도 |
토크 별거 안 해 |
GVG20 | 20 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.5 | 400 | 606 |
GVG25 | 25 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.4 | 400 | 606 |
GVG30 | 30 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 113 | 2.3 | 400 | 606 |
GVG35 | 35 | 106 | 48 | 40 | 15 | 18 | 35 | 10.5 | 125 | 2.2 | 400 | 606 |
GVG40 | 40 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 4 | 300 | 1295 |
GVG45 | 45 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.8 | 300 | 1295 |
GVG50 | 50 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.7 | 300 | 1295 |
GVG55 | 55 | 132 | 52 | 60 | 15 | 18 | 35 | 10 | 125 | 3.5 | 300 | 1295 |
GVG60 | 60 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 6.1 | 250 | 2550 |
GVG70 | 70 | 161 | 54 | 70 | 15 | 18 | 35 | 10 | 140 | 5.7 | 250 | 2550 |
GVG80 | 80 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 10.2 | 200 | 4875 |
GVG90 | 90 | 190 | 70 | 70 | 20 | 25 | 45 | 15 | 165 | 9.6 | 200 | 4875 |
키리 DIN 6885
2)최대 허용 속도
