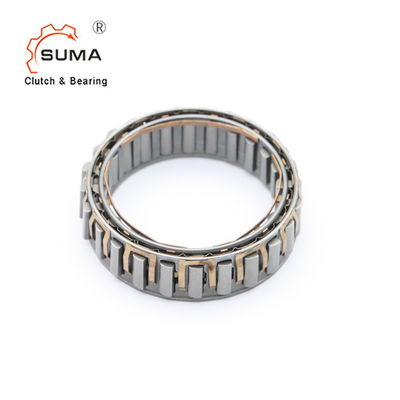

스프라그를 지니는 GP 일련 GP4445A 오버러닝 클러치 한 방법
간략한 소개
GP 시리즈... 주로 인종에 자유륜으로서 운영하는 콘택부와 새장이 인치로 측정됩니까.
더 작은 차원과 높은 전파 토크는 약간의 흥미로운 기술적이고 코스트-세이빙 솔루션을 제공합니다.
적당한 다수 새장은 협력하여 토크를 증가시킵니다.
바깥 레이스가 내측 레이스에 중심으로 회전할 수 있도록 자유륜의 옆에 1 또는 2 태도를 위치시키는 것이 필요합니다.
미끄러져 움직이는 선거가 석에서 또는 샤프트, 다음과 같은 상술에 기계화될 때
1) 60/62 HRC 표면 강도에 점착되어야 합니다
2) 갈리는 것 뒤에 템퍼링의 1 밀리미터 최소 깊이
3) 레이스의 동심원 형태 회전을 보증하세요
4) 애플리케이션에 적합한 주유.
차원과 능력
사이즈 | 토크 | 오버러닝 속도 [min-1] |
Øa + 0,008 - 0,005 |
Øc ± 0,013 |
스프라그 공간 | 에민 | Ødmin | Øbmax | 클립의 수 | 스프라그의 수 | 중량 | |
TKN1[Nm] | nimax2 | Namax2 | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | |||
GP2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 | 10 | 50 | 15 | - | 12 | 0.03 |
GP2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 | 13.5 | 58 | 18 | - | 14 | 0.055 |
GP3034 | 124 | 6300 | 3100 | 30.34 | 47 | 8.33 | 13.5 | 62 | 20 | - | 14 | 0.06 |
GP3175(3C) | 159 | 6000 | 3000 | 31.75 | 48.41 | 8.33 | 13.5 | 63 | 24 | 3 | 16 | 0.06 |
GP3809A | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 | 16 | 71 | 29 | - | 18 | 0.085 |
GP4127(3C) | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 | 13.5 | 75 | 32 | 3 | 18 | 0.09 |
GP4445A | 363 | 4300 | 2100 | 44.45 | 61.11 | 8.33 | 16 | 79 | 34 | - | 20 | 0.095 |
GP4972(4C) | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 | 13.5 | 86 | 38 | 4 | 22 | 0.1 |
GP5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | - | 24 | 0.11 |
GP5476A(4C) | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | 4 | 24 | 0.13 |
GP5476B(4C) | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 21 | 92 | 42 | 4 | 24 | 0.18 |
GP5476C(4C) | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 25.4 | 92 | 42 | 4 | 24 | 0.2 |
GP5776A | 604 | 3300 | 1600 | 57.76 | 74.42 | 8.33 | 16 | 98 | 44 | - | 26 | 0.11 |
GP6334B | 806 | 3000 | 1500 | 63.34 | 80 | 8.33 | 21 | 104 | 50 | - | 26 | 0.175 |
GP7221(5C) | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 13.5 | 115 | 56 | 5 | 30 | 0.14 |
GP7221B | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | - | 30 | 0.185 |
GP7221B(5C) | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | 5 | 30 | 0.21 |
GP7969C(5C) | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 | 25.4 | 124 | 61 | 5 | 34 | 0.28 |
GP8334C | 2055 | 2300 | 1100 | 83.34 | 100 | 8.33 | 25.4 | 132 | 65 | - | 34 | 0.27 |
GP8729A | 1250 | 2200 | 1100 | 87.29 | 103.96 | 8.33 | 16 | 134 | 67 | - | 34 | 0.165 |
GP10323A(3C)* | 1612 | 1800 | 900 | 103.231** | 119.891 | 8.33 | 16 | 155 | 80 | 3 | 40 | 0.205 |
GP12334C* | 4800 | 1500 | 750 | 123.34** | 140 | 8.33 | 25.4 | 184 | 96 | - | 50 | 0.4 |
GP12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.5 | 25.4 | 196 | 96 | 11 | 44 | 0.4 |
기록
1) T max = 2 × T 나트
>>는 선택 페이지 12 내지 19를 언급합니다
2) 내측 레이스 초과
3) 바깥 레이스 초과
*) 내측 케이지 센터링 플랜지는 상대방에 있습니다
옆
**) ± 0,013 퍼미블을 허용한도의 확대
