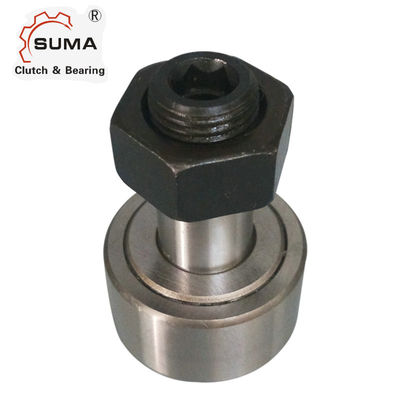

스터드 MCFR16 MCFR16SBX와 MCFR 시리즈 우리속에 갇힌 타입 캠 폴로우어 베어링
케이지식 캠공이의 특징
테맥프레 캠 폴로우어 베어링 이 아우터 링은 두꺼운 아우터 링 벽과 완전 보완 원통형 롤러 베어링을 채택합니다. 롤러의 외경은 원통이고 아크 모양을 가지고 있으며, 그것이 애플리케이션에 따라 궤도면과 일치하도록 설계될 수 있습니다. 이 아우터 링으로, 롤러는 레이스 웨이위에 직접적으로 롤링될 수 있고, 더 무거운 로드와 쇼크 부하에 견딜 수 있습니다.
캠 롤러베어링은 주요 롤러, 측면 롤러, 승강로 헤드와 커버 판으로 구성됩니다.
MCFR 케이지식 캠공이의 기술적인 매개 변수
개봉됩니다 BRG. 아니오. (1) |
봉인합니다 BRG. 아니오. (1) |
롤러 DIA. RD NOM. (2) |
롤러 폭 W +0.00 -0.12 |
스터드 DIA. SD NOM. (3) |
스터드 L'GTH. SL NOM. |
작업복 길이 L NOM. |
엔드플레이트 확대 E NOM. |
스레드 |
스레드 길이 TL 민. |
기름 구멍 |
|
(HC) NOM. |
(HD) NOM. |
||||||||||
밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | |||
MCFR-13 | MCFR-13-S | 13 | 9 | 5 | 13 | 23 | 0.6 | M5x0.8 | 7.5 | - | - |
MCFR-16 MCF-16 |
MCFR-16-S MCF-16-S |
16 | 11 | 6 | 16 | 28 | 0.6 | M6x1 | 9 | - | - |
MCFR-19 MCF-19 |
MCFR-19-S MCF-19-S |
19 | 11 | 8 | 20 | 32 | 0.6 | M8x1.25 | 11 | - | - |
MCFR-22 MCF-22 |
MCFR-22-S MCF-22-S |
22 | 12 | 10 | 23 | 36 | 0.6 | M10x1 | 12 | - | - |
MCFR-22A MCF-22A |
MCFR-22A-S MCF-22A-S |
22 | 12 | 10 | 23 | 36 | 0.6 | M10x1.25 | 13 | - | - |
MCFR-26 MCF-26 |
MCFR-26-S MCF-26-S |
26 | 12 | 10 | 23 | 36 | 0.6 | M10x1 | 12 | - | - |
MCFR-26A MCF-26A |
MCFR-26A-S MCF-26A-S |
26 | 12 | 10 | 23 | 36 | 0.6 | M10x1.25 | 13 | - | - |
MCFR-30 MCF-30 |
MCFR-30-S MCF-30-S |
30 | 14 | 12 | 25 | 40 | 0.6 | M12x1.5 | 14 | 6 | 3 |
MCFR-32 MCF-32 |
MCFR-32-S MCF-32-S |
32 | 14 | 12 | 25 | 40 | 0.6 | M12x1.5 | 14 | 6 | 3 |
MCFR-35 MCF-35 |
MCFR-35-S MCF-35-S |
35 | 18 | 16 | 32.5 | 52 | 0.8 | M16x1.5 | 18 | 8 | 3 |
MCFR-40 MCF-40 |
MCFR-40-S MCF-40-S |
40 | 20 | 18 | 36.5 | 58 | 0.8 | M18x1.5 | 19 | 8 | 3 |
MCFR-40A MCF-40A |
MCFR-40A-S MCF-40A-S |
40 | 20 | 18 | 36.5 | 58 | 0.8 | M18x1.5 | 20 | 10 | 3 |
MCFR-47 MCF-47 |
MCFR-47-S MCF-47-S |
47 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 21 | 9 | 4 |
MCFR-47A MCF-47A |
MCFR-47A-S MCF-47A-S |
47 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 22 | 12 | 4 |
MCFR-52 MCF-52 |
MCFR-52-S MCF-52-S |
52 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 21 | 9 | 4 |
MCFR-52A MCF-52A |
MCFR-52A-S MCF-52A-S |
52 | 24 | 20 | 40.5 | 66 | 0.8 | M20x1.5 | 22 | 12 | 4 |
MCFR-62 MCF-62 |
MCFR-62-S MCF-62-S |
62 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 11 | 4 |
MCFR-62A MCF-62A |
MCFR-62A-S MCF-62A-S |
62 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 12 | 4 |
MCFR-72 MCF-72 |
MCFR-72-S MCF-72-S |
72 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 11 | 4 |
MCFR-72A MCF-72A |
MCFR-72A-S MCF-72A-S |
72 | 29 | 24 | 49.5 | 80 | 0.8 | M24x1.5 | 25 | 12 | 4 |
MCFR-80 MCF-80 |
MCFR-80-S MCF-80-S |
80 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-85 MCF-85 |
MCFR-85-S MCF-85-S |
85 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
MCFR-90 MCF-90 |
MCFR-90-S MCF-90-S |
90 | 35 | 30 | 63 | 100 | 1 | M30x1.5 | 32 | 15 | 4 |
시리즈 | 구성 특징 |
MCF MCFE MCF-X MCF-B, MCF-BX MCF-S, MCF-SBX MCFR MCFRE MCFR-X MCFR-B, MCFR-BX MCFR-S, MCFR-SBX 1000 입방 피트/일 MCFDE MCFD-X |
니들 롤러의 완전 보완 편심성 칼라로 원통형 외부 지름으로 6각 구멍으로 밀봉으로 우리속에 갇힌 니들 롤러 편심성 칼라로 원통형 외부 지름으로 6각 구멍으로 밀봉으로 완전 보완 원통형 로울러 편심성 칼라로 원통형 외부 지름으로 |
FAQ
큐 : 어떻게 당신이 캠공이를 쌉니까 ?
큐 : 나는 당신으로부터 샘플을 얻을 수 있습니까?
한 : 그것은 품질 체크를 위한 샘플을 요구하도록 대단히 격려받습니다.
큐 : 제시간에 기대에 부응하기로 약속하시겠습니까?
언제든지 우리와 연락하세요
