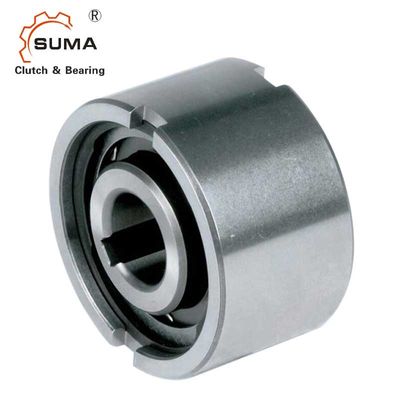

UF 일련 UF30 30*90*48MM 자유륜 클러치 한 방법 태도 공장
자유륜 클러치 한 방법 태도의 특징
UF 시리즈 자유륜은 셀프 센터링이 아닙니다. 바깥 레이스가 내측 레이스에 중심으로 회전할 수 있도록 자유륜의 옆에 1 또는 2 태도를 위치시키는 것이 따라서 필요합니다
토오크 력들은 샤프트에서 핵심에 의한 내측 레이스까지 그리고 바깥 레이스에서 앞 풀러에 의한 좌석까지 전해집니다.
샤프트 허용한도는 또한 h6 또는 j6이어야 합니다 ; 좌석에 대한 허용한도는 또한 H7 또는 G7이어야 합니다. 앞 풀러가 사용되지 않을 때, 앉는 허용한도는 K6이어야 합니다.
서비스 위에 놓여지기 전에, 자유륜은 교육을 따르는 적당한 윤활유가 페이지 12에 주어진 채로 기름을 쳐야 합니다. 기름 윤활은 중성에서 회전의 큰 수가 도달될 때 필수적입니다.
차원과 자유륜 클러치 한 방법 태도의 능력
타입 | 사이즈 | 오버러닝 속도 | 중량 | ||||||||
UF | dH7 | TKN1) | nimax2) | namax3) | Dn6 | D5 | D6 | L | T | bH11 |
|
[밀리미터] | [Nm] | [min-1] | [min-1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | |
8 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
12 | 20 | 5000 | 6000 | 37 | 30 | 20 | 20 | 3 | 6 | 0.1 | |
15 | 78 | 4500 | 5400 | 47 | 37 | 26 | 30 | 3.5 | 7 | 0.3 | |
20 | 188 | 3000 | 3600 | 62 | 52 | 37 | 36 | 3.5 | 8 | 0.6 | |
25 | 250 | 2200 | 2600 | 80 | 68 | 49 | 40 | 4 | 9 | 1.1 | |
30 | 500 | 1800 | 2100 | 90 | 75 | 52.5 | 48 | 5 | 12 | 1.6 | |
35 | 663 | 1600 | 1950 | 100 | 80 | 58 | 53 | 6 | 13 | 2.3 | |
40 | 1100 | 1250 | 1700 | 110 | 90 | 62 | 63 | 7 | 15 | 3.1 | |
45 | 1500 | 1100 | 1500 | 120 | 95 | 69 | 63 | 7 | 16 | 3.7 | |
50 | 2375 | 850 | 1300 | 130 | 110 | 82 | 80 | 8.5 | 17 | 5.4 | |
55 | 2500 | 800 | 1200 | 140 | 115 | 83 | 80 | 9 | 18 | 6.1 | |
60 | 4250 | 700 | 1100 | 150 | 125 | 93.5 | 95 | 9 | 18 | 8.5 | |
70 | 5875 | 620 | 900 | 170 | 140 | 106 | 110 | 9 | 20 | 13 | |
80 | 10000 | 550 | 800 | 190 | 160 | 122 | 125 | 9 | 20 | 18 | |
90 | 17250 | 480 | 700 | 215 | 180 | 133 | 140 | 11.5 | 24 | 25.3 | |
100 | 19625 | 400 | 600 | 260 | 210 | 157 | 150 | 14.5 | 28 | 42.1 | |
130 | 34750 | 300 | 480 | 300 | 240 | 188 | 180 | 17 | 32 | 65 | |
150 | 44375 | 250 | 400 | 320 | 260 | 205 | 180 | 17 | 32 | 95 |
기록
1) T max = 2 × T 나트
>>는 선택 페이지 10 내지 13을 언급합니다
2) 내측 레이스 초과
3) 바깥 레이스 초과
