한 방법 FON72SF FON127SF를 지니는 FON 일련 스프래그 타입 자유륜 백스톱
FON 자유륜 백스톱 태도의 특징

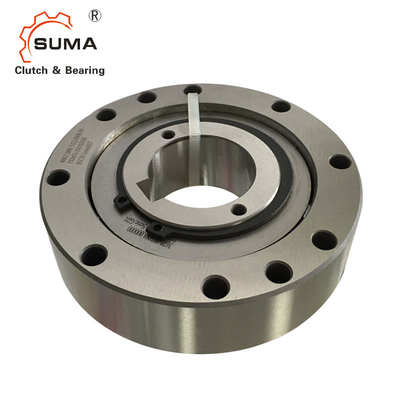

통합된 자유륜 FON은 베어링 지지대 없이 스프라그 자유륜입니다. 자유륜 FON은 다음과 같이 사용됩니다 :
백스톱
오버러닝 클러치
인덱스링 자유륜
표준식 뿐 아니라 2 기타 유형은 확장된 서비스 라이프가 가능합니다고
분할 정밀도. 25 000 Nm에 달하는 명목상 토크. 155 밀리미터에 달하는 구멍. 많은 표준 구멍은 이용 가능합니다.
차원과 FON 자유륜 백스톱 태도의 능력
자유륜 사이즈 | 타입 |
명사 상당어 토크 MN 별거 안 해 |
맥스. 속도 내측 링 min-1을 오버런합니다 |
아우터 링 min-1을 오버런합니다 |
타입 |
명사 상당어 T 오르크 MN 별거 안 해 |
맥스. 속도 내측 링 min-1을 오버런합니다 |
아우터 링 min-1을 오버런합니다 |
타입 |
명사 상당어 T 오르크 MN 별거 안 해 |
외부 링 속도 min-1에 있는 스프라그 이륙 |
맥스. 속도 아우터 링 min-1을 오버런합니다 |
내측 링 드라이브 min-1 |
FON37 | SF | 220 | 2 500 | 2 600 | SFT | 220 | 2 500 | 2 600 | SFZ | 180 | 2 900 | 3 700 | 340 |
FON44 | SF | 315 | 1 900 | 2 200 | SFT | 315 | 1 900 | 2 200 | SFZ | 250 | 2 250 | 3 000 | 320 |
FON57 | SF | 630 | 1 400 | 1 750 | SFT | 630 | 1 400 | 1 750 | SFZ | 630 | 2 000 | 2 200 | 560 |
FON72 | SF | 1 250 | 1 120 | 1 600 | SFT | 1 250 | 1 120 | 1 600 | SFZ | 1 250 | 1 550 | 1 850 | 488 |
FON82 | SF | 1 900 | 1 025 | 1 450 | SFT | 1 900 | 1 025 | 1 450 | SFZ | 1 700 | 1 450 | 1 600 | 580 |
FON107 | SF | 2 800 | 880 | 1 250 | SFT | 2 800 | 880 | 1 250 | SFZ | 2 500 | 1 300 | 1 350 | 520 |
FON 127 | SF | 6 300 | 800 | 1 150 | SFT | 6 300 | 800 | 1 150 | SFZ | 5 000 | 1 200 | 1 200 | 480 |
FON 140 | SF | 10 000 | 750 | 1 100 | SFT | 10 000 | 750 | 1 100 | SFZ | 10 000 | 950 | 1 150 | 380 |
FON 170 | SF | 16 000 | 700 | 1 000 | SFT | 16 000 | 700 | 1 000 | SFZ | 14 000 | 880 | 1 000 | 352 |
FON 200 | SF | 25 000 | 630 | 900 | SFT | 25 000 | 630 | 900 | SFZ | 20 000 | 680 | 900 | 272 |
자유륜 사이즈 | 구멍 D | 맥스 | A | 비 | D | F | G** | J | L | P | T | Z** | 중량 | ||
표준 | |||||||||||||||
밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 | |||
FON 37 | 20 | 25* | 18,5 | 25 | 85 | 55 | M 6 | 37 | 35 | 0,5 | 70 | 6 | 0,8 | ||
FON 44 | 25 | 32* | 18,5 | 25 | 95 | 62 | M 6 | 44 | 35 | 0,5 | 80 | 8 | 1,0 | ||
FON 57 | 30 | 35 | 40 | 42* | 23,5 | 30 | 110 | 75 | M 8 | 57 | 45 | 0,5 | 95 | 8 | 1,7 |
FON 72 | 45 | 55* | 29,5 | 38 | 132 | 90 | M 8 | 72 | 60 | 1,0 | 115 | 12 | 3,0 | ||
FON 82 | 50 | 55 | 65* | 31,0 | 40 | 145 | 100 | M 10 | 82 | 60 | 1,0 | 125 | 12 | 4,0 | |
FON 107 | 70 | 85* | 33,0 | 45 | 170 | 125 | M 10 | 107 | 65 | 1,0 | 150 | 12 | 6,0 | ||
FON 127 | 90 | 100* | 58,0 | 68 | 200 | 145 | M 12 | 127 | 75 | 1,0 | 180 | 12 | 11,5 | ||
FON 140 | 100 | 115* | 58,0 | 68 | 250 | 180 | M16라이플 | 140 | 75 | 1,0 | 225 | 12 | 17,0 | ||
FON 170 | 120 | 140* | 60,0 | 70 | 290 | 210 | M16라이플 | 170 | 75 | 1,0 | 258 | 16 | 24,0 | ||
FON 200 | 140 | 155 | 73,0 | 85 | 320 | 240 | M16라이플 | 200 | 85 | 1,5 | 288 | 16 | 34,0 |
장착
통합된 자유륜 FON은 베어링 지지대가 없습니다. 내부의 동심원 형태 얼라인먼트와
아우터 링은 고객에 의해 제공되어야 합니다. 허용할 수 있는 런 아웃 (T.I.R.)는 있어야 합니다
관찰됩니다. 통합된 자유륜 FON은 고객 부착부에 외부 트렉 F를 통해 집중되고, 이것을 볼트로 죄었습니다. 부착부의 파이로트 직경에 대한 허용한도는 ISO h6이어야 합니다. 샤프트에 대한 허용한도는 ISO h6 또는 j6이어야 합니다.
주유
스프라그 이륙 Z와 종류의 경우에, 스프라그를 초과한 속도에 이륙은 아니오 속도가 납니다
특별한 주유는 요구됩니다 ; 자유륜은 유지보수가 필요없어서 작용합니다. 작동할 때
스프라그 부양 속도 아래에, 특정한 오일 품질의 기름 윤활은 제공되어야 합니다.
