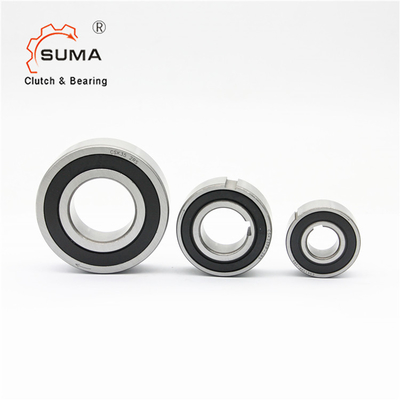

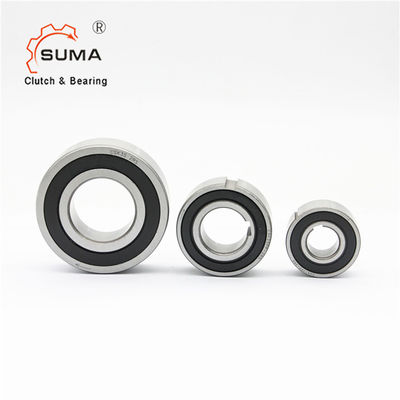

CSK6001 CSK6002 CSK6003 CSK6004는 공급자를 지니는 단방향 클러치를 스랙
스프라그 단방향 클러치 태도의 페아루레스
CSK 위기는 일반적으로 특별한 기계 요소입니다 :
원 디렉션에서 회전할 때, 안쪽이고 아우터 링 사이의 상개 접점이 있습니다, 즉 단방향식 클러치가 회전하는 것을 자유롭게 합니다.
타 방향을 제출할 때, 안쪽이고 아우터 링은 긴밀한 연락에 있고 단방향식 클러치가 고토크를 전할 수 있습니다.
기초적 CSK 모델, 타입 CSK뿐만 아니라..P는 내측 레이스에 키웨이를 특징으로 합니다.
이러한 이유로 그것은 k6 허용한도에 샤프트에 키입력될 수 있습니다. 바깥 레이스는 여전히 N6 허용한도에 조밀 하우징으로 가압되어야 합니다.
CSK..PP는 양쪽 안쪽이고 외부 레이스에 키웨이를 특징으로 합니다. 추천된 장착 공차는 샤프트 위의 h6과 조밀 하우징에서 H6입니다. 또한 주변 또는 작동 온도가 더 레인지 +5' C에서 +60' C 밖일 때 우리에 연락하세요.
CSK 한 방법 베어링 계열은 작은 광선의 섹션 높이를 가지고 있고, 또한 일반적으로 한 방법 태도 또는 역회전 방지 태도로 알려집니다. 한 방법 태도는 원 디렉션에서 샤프트와 주택 사이에 토크를 전하고 반대 방향으로 자유로운 모션을 허락하도록 설계됩니다.
차원과 능력
타입 | 사이즈 | 베어링 계열 | 베어링 부하 | 중량 | 항력 토크 | |||||
원동력 | 정전기 | |||||||||
CSK(크크) | D | TKN1) | N막스 | D | L | C | C0 | TR | ||
[밀리미터] | [N.m] | [min-1] | [밀리미터] | [밀리미터] | [kN] | [kN] | [킬로그램] | [N.cm] | ||
8 | - | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.5 | |
12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2.77 | 0.04 | 0.7 | |
15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0.06 | 0.9 | |
17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0.07 | 1.1 | |
20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0.11 | 1.3 | |
25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0.14 | 2 | |
30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0.21 | 4.4 | |
35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0.3 | 5.8 | |
40 | - | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0.5 | 7 | |
CSK.. 2RS | 8 | 2.5 | 15000 | 22 | 9 | 3.28 | 0.86 | 0.015 | 0.8 | |
12 | - | 9.3 | 10000 | 32 | 14 | 6.1 | 2.77 | 0.05 | 3 | |
15 | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0.07 | 4 | ||
17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0.09 | 5.6 | ||
20 | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0.145 | 6 | ||
25 | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0.175 | 6 | ||
30 | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0.27 | 7.5 | ||
35 | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0.4 | 8.2 | ||
40 | - | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0.6 | 10 | |
CSK6003 | 17 | 6003 | 15 | 8400 | 35 | 10 | 7.4 | 3.42 | 0.055 | 0.9 |
CSK6004 | 20 | 6004 | 28 | 7350 | 42 | 12 | 7.9 | 3.8 | 0.065 | 1.1 |
CSK6005 | 25 | 6005 | 78 | 6200 | 47 | 14 | 10.7 | 5.46 | 0.1 | 1.3 |
CSK6304 | 20 | 6304 | 85 | 2300 | 52 | 15 | 12.3 | 7.88 | 0.18 | 2.2 |
CSK6305 | 25 | 6305 | 145 | 4400 | 62 | 17 | 17.3 | 11.51 | 0.26 | 4.4 |
CSK6306 | 30 | 6306 | 205 | 3800 | 72 | 19 | 21.73 | 15.82 | 0.415 | 5.8 |
