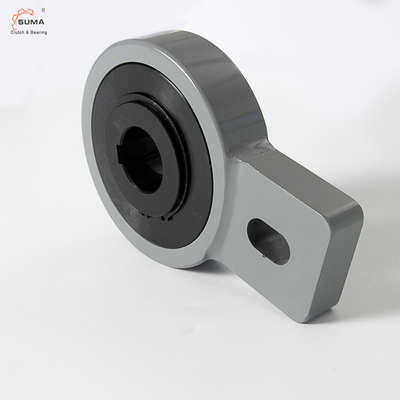

AV60 AV70 한 방법 롤러형 자유륜 백스톱 위기
롤러형 자유륜 백스톱 위기의 특징
타입 AV는 롤러형 자유륜입니다. 그것은 자체에 포함되고, 낮은 회전 속도를 위한 미끄럼 베어링에 의해 집중되고 봉인한 사용한 차폐가 금속성 혼화 실링을 보호했습니다.
반대이거나 매끄러운 현상을 방지하기 위해 경사형 벨트 컨베이어가 제동 토크의 계산 뒤에, 로드 하에 주차될 때, 자유륜 백스톱 또는 홀드백 장치는 특정 상황에 따라 추가됩니다. 헤드 드럼에 적합한, 롤러 백스톱은 환원제에 의해 가동되고, 전력이 크고, 드럼의 지름이 크고, ZQ65 이상 환원제와 벨트 콘베어가 더 적합한 위로 향한 채 알리고 기울기 각도가 18 도보다 작거나 같습니다. 빠른 백스톱과 작은 반전 거리라는 유리한 입장에 있는 컨베이어는 크고 중간 크기 경향 컨베이어를 위한 발탁된 백스톱 입니다. 백스톱 요구조건을 요구하는 원전과 운송 기계, 컨베이어, 승강기, 전자 드럼과 다른 기계적인 장비를 코코스로 만들면서, 넓게 환원제 정합에 사용했습니다.
부대는 수평선상이거나 수직 위치에서 설치할 준비가 된 기름을 친 그리스를 전해집니다. 주로 백스톱으로서 사용되어 토크 용량은 최소 공간 요구 사항을 위해 높습니다. 이 설계는 어려운 환경의 용도에 적합합니다. 기계의 고정 부품과 지나가는 것 고정되는 볼트
토크 암에서 슬롯을 통하여 회전 중지를 제공합니다. 이 볼트 위의 방사상의 틈새
슬롯 폭의 1-3 %와 동일하여야 합니다.
토크 암과 태도는 압축응력을 주지 않아야 합니다. 롤러 설계는 AV 유형을 가벼운 인덱스링 적용에 이상적이게 합니다.
롤러형 자유륜 백스톱 위기의 차원
타입 | 사이즈 | TKN1) | 오버러닝 속도 | 중량 | 항력 토크 | ||||||||||
AV | dH7 | 니맥스 | D | D2 | L 1 | L | 비 | F | bB11 | 엔 | E | F | TR | ||
[밀리미터] | [Nm] | [min-1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | [n텀] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 |
실장 예
그림
