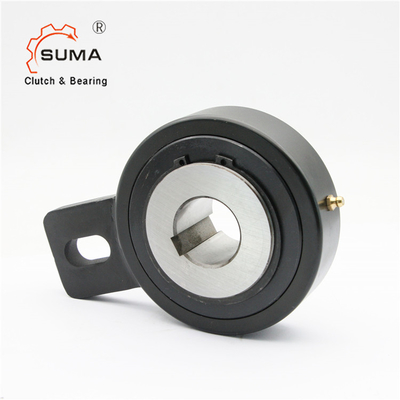

AV90 AV100 AV110 한 방법 롤러 백스톱 위기
기술 데이터
PECI
상술 | |
모델 | AV90 |
보어 지름 | 90 밀리미터 |
외경 | 260 밀리미터 |
두께 | 90 밀리미터 |
토크 용량 | 7125Nm |
오버러닝 속도 | 200r/min |
중량 | 24.5 킬로그램 |
패키지 | 산업적 패키지 |
배달 시간 | 7-10 일 |
지불 기간 | TT, L/C (신용장), D/P (지급도 조건), 인수 인도, 웨스턴 유니온, 페이팔 |
타입 AV는 롤러형 자유륜입니다. 그것은 자체에 포함되고, 낮은 회전 속도를 위한 미끄럼 베어링에 의해 집중되고 봉인한 사용한 차폐가 금속성 혼화 실링을 보호했습니다.
부대는 수평선상이거나 수직 위치에서 설치할 준비가 된 기름을 친 그리스를 전해집니다. 주로 백스톱으로서 사용되어 토크 용량은 최소 공간 요구 사항을 위해 높습니다. 이 설계는 어려운 환경의 용도에 적합합니다. 토크 암에서 기계의 고정 부품에 고정되고 슬롯머신을 통과하는 볼트가 회전 중지를 제공합니다.
이 볼트 위의 방사상의 틈새는 슬롯 폭의 1-3 %와 동일하여야 합니다.
토크 암과 태도는 압축응력을 주지 않아야 합니다. 롤러 설계는 AV 유형을 가벼운 인덱스링 적용에 이상적이게 합니다.
차원과 능력
타입 | 사이즈 | TKN1) | 오버러닝 속도 | 중량 | 항력 토크 | ||||||||||
AV | dH7 | 니맥스 | D | D2 | L 1 | L | 비 | F | bB11 | 엔 | E | F | TR | ||
[밀리미터] | [Nm] | [min-1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | [n텀] | |
20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0.8 | 1.3 | 18 | |
30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.5 | 130 | |
35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.4 | 130 | |
40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3.3 | 130 | |
45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.5 | 240 | |
50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.4 | 240 | |
55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.3 | 240 | |
60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5.2 | 240 | |
70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1.5 | 8.7 | 360 | |
90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 24.5 | 360 | |
100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 23.5 | 360 | |
110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | - | - | - | 3 | 22.5 | 360 | |
120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | - | - | - | 3 | 42 | 600 |
실장 예
