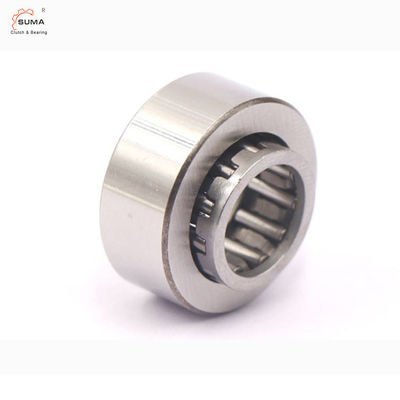

내측 레이스 없는 RSTO10 RSTO12 요크형 트랙 롤러
요크형 트랙 롤러의 특징
내측 링 없는 플랜지 링 없이, 지지 롤러 .
지지 롤러 RSTO 타입은 내측 링을 가지고 있지 않고 지지 롤러가 레이스 웨이로서 굳어진 샤프트를 직접적으로 계속 달릴 수 있습니다.
STO 타입은 내측 링을 가지고 있고 안쪽이고 아우터 링과 그들의 상응하는 바늘 롤러 케이지 조립체가 개별적으로 설치될 수 있습니다.
RSTO와 STO 이후로 유형 지지체 롤러는 갈비와 단부면 고정 링을 가지고 있지 않고, 그들이 축방향으로 설치미술 동안 안내되어야하고, 그들의 가이딩 표면이 가장 적게 기계화된 정확성에 있어야 합니다.
차원과 요크형 트랙 롤러의 능력
차원 | 집단 | 선임 | 기본 부하 용량 | 약화 | 최대 반경 방향 하중 | 제한 속도 |
|||||||
D | C | D1 | FW | E | R | C | C0 | Pu | Fr | F0r | |||
밀리미터 | 킬로그램 | 나트 | 나트 | 나트 | 분 R / | ||||||||
16 | 7,8 | - | 7 | 10 | 0,3 | 0,008 | RSTO 5 TN | 2,51 | 2,5 | 0,27 | 3,55 | 5 | 8000 |
19 | 9,8 | - | 10 | 13 | 0,3 | 0,012 | RSTO 6 TN | 3,74 | 4,5 | 0,5 | 4,25 | 6,1 | 7000 |
11,8 | 16 | 10 | - | 0,3 | 0,018 | RNA 22/6.2RS | 4,02 | 3,65 | 0,425 | 2,55 | 3,6 | 7000 | |
24 | 9,8 | - | 12 | 15 | 0,3 | 0,021 | RSTO 8 TN | 4,13 | 5,4 | 0,6 | 7,5 | 10,8 | 7000 |
11,8 | 18 | 12 | - | 0,3 | 0,029 | RNA 22/8.2RS | 4,68 | 4,55 | 0,54 | 5,3 | 7,5 | 6700 | |
30 | 11,8 | - | 14 | 20 | 0,3 | 0,042 | RSTO 10 | 8,25 | 8,8 | 1,04 | 8,5 | 12,2 | 6000 |
13,8 | 20 | 14 | - | 0,6 | 0,052 | RNA2200.2RS | 6,6 | 7,5 | 0,88 | 12 | 17,3 | 6300 | |
32 | 11,8 | - | 16 | 22 | 0,3 | 0,049 | RSTO 12 | 8,8 | 9,8 | 1,18 | 8,3 | 12 | 5600 |
13,8 | 22 | 16 | - | 0,6 | 0,057 | RNA2201.2RS | 7,04 | 8,5 | 1 | 11,6 | 16,6 | 6000 | |
35 | 11,8 | - | 20 | 26 | 0,3 | 0,05 | RSTO 15 | 9,13 | 10,6 | 1,27 | 7,1 | 10 | 5000 |
13,8 | 26 | 20 | - | 0,6 | 0,06 | RNA2202.2RS | 7,48 | 9,3 | 1,12 | 9,5 | 13,7 | 5000 | |
40 | 15,8 | 28 | 22 | - | 1 | 0,094 | RNA2203.2RS | 9,52 | 13,2 | 1,6 | 15,3 | 22 | 4500 |
15,8 | - | 22 | 29 | 0,3 | 0,088 | RSTO 17 | 14,2 | 17,6 | 2,08 | 12 | 17,3 | 4500 | |
47 | 15,8 | - | 25 | 32 | 0,3 | 0,13 | RSTO 20 | 16,1 | 21,2 | 2,5 | 18,6 | 26,5 | 4000 |
17,8 | 33 | 25 | - | 1 | 0,15 | RNA2204.2RS | 16,1 | 18 | 2,16 | 17,6 | 25,5 | 4000 | |
52 | 15,8 | - | 30 | 37 | 0,3 | 0,15 | RSTO 25 | 16,5 | 22,8 | 2,7 | 18 | 26 | 3400 |
17,8 | 38 | 30 | - | 1 | 0,18 | RNA2205.2RS | 16,8 | 20 | 2,4 | 17,3 | 24,5 | 3400 | |
62 | 19,8 | 43 | 35 | - | 1 | 0,28 | RNA2206.2RS | 17,9 | 25,5 | 3,05 | 28,5 | 40,5 | 2800 |
19,8 | - | 38 | 46 | 0,6 | 0,26 | RSTO 30 | 22,9 | 34,5 | 4,25 | 23,6 | 33,5 | 2600 | |
72 | 19,8 | - | 42 | 50 | 0,6 | 0,38 | RSTO 35 | 24,6 | 39 | 4,8 | 36 | 51 | 2200 |
22,7 | 50 | 42 | - | 1,1 | 0,43 | RNA2207.2RS | 22,4 | 35,5 | 4,3 | 38 | 54 | 2200 | |
80 | 19,8 | - | 50 | 58 | 1 | 0,42 | RSTO 40 | 23,8 | 39 | 4,75 | 34,5 | 49 | 1900 |
22,7 | 57 | 48 | - | 1,1 | 0,53 | RNA2208.2RS | 27,5 | 40,5 | 5 | 35,5 | 51 | 1900 | |
85 | 19,8 | - | 55 | 63 | 1 | 0,45 | RSTO 45 | 25,1 | 43 | 5,3 | 34,5 | 50 | 1700 |
90 | 19,8 | - | 60 | 68 | 1 | 0,48 | RSTO 50 | 26 | 45,5 | 5,7 | 34,5 | 50 | 1600 |
요크형 트랙 롤러의 패키지
