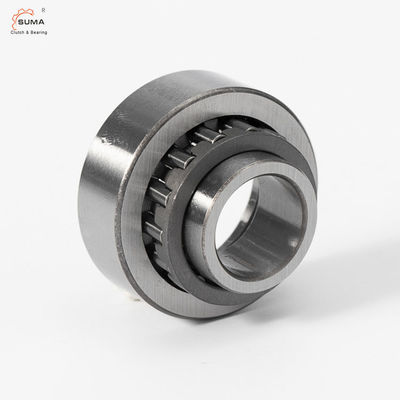

STO30 STO35 STO40 지지 롤러는 내측 링과 태도를 자극합니다
STO 지지 롤러의 특징
내측 링과 플랜지 링 없이, STO 시리즈 지지 롤러 .
내측 링과 플랜지 링 없이, RSTO 시리즈 지지 롤러 .
STO 타입은 내측 링을 가지고 있고 안쪽이고 아우터 링과 그들의 상응하는 바늘 롤러 케이지 조립체가 개별적으로 설치될 수 있습니다.
지지 롤러 RSTO 타입은 내측 링을 가지고 있지 않고 지지 롤러가 레이스 웨이로서 굳어진 샤프트를 직접적으로 계속 달릴 수 있습니다.
RSTO와 STO 이후로 유형 지지체 롤러는 갈비와 단부면 고정 링을 가지고 있지 않고, 그들이 축방향으로 설치미술 동안 안내되어야하고, 그들의 가이딩 표면이 가장 적게 기계화된 정확성에 있어야 합니다.
차원과 요크형 트랙 롤러의 능력
차원 | 집단 | 선임 | ||||||||||||||
D | D | C | 비 | D1 | F | E | R | r1,2 | C | C0 | Pu | Fr | F0r | |||
밀리미터 | 킬로그램 | 나트 | 나트 | 나트 | 분 R / | |||||||||||
19 | 6 | 9,8 | 10 | - | 10 | 13 | 0,3 | 0,3 | 0,017 | STO 6 TN | 3,74 | 4,5 | 0,5 | 4,25 | 6,1 | 7000 |
6 | 11,8 | 12 | 16 | 10 | - | 0,3 | 0,3 | 0,022 | NA 22/6.2RS | 4,02 | 3,65 | 0,425 | 2,55 | 3,6 | 7000 | |
24 | 8 | 9,8 | 10 | - | 12 | 15 | 0,3 | 0,3 | 0,026 | STO 8 TN | 4,13 | 5,4 | 0,6 | 7,5 | 10,8 | 7000 |
8 | 11,8 | 12 | 18 | 12 | - | 0,3 | 0,3 | 0,034 | NA 22/8.2RS | 4,68 | 4,55 | 0,54 | 5,3 | 7,5 | 6700 | |
30 | 10 | 11,8 | 12 | - | 14 | 20 | 0,3 | 0,3 | 0,049 | STO 10 | 8,25 | 8,8 | 1,04 | 8,5 | 12,2 | 6000 |
10 | 13,8 | 14 | 20 | 14 | - | 0,6 | 0,3 | 0,06 | NA2200.2RS | 6,6 | 7,5 | 0,88 | 12 | 17,3 | 6300 | |
32 | 12 | 11,8 | 12 | - | 16 | 22 | 0,3 | 0,3 | 0,057 | STO 12 | 8,8 | 9,8 | 1,18 | 8,3 | 12 | 5600 |
12 | 13,8 | 14 | 22 | 16 | - | 0,6 | 0,3 | 0,067 | NA2201.2RS | 7,04 | 8,5 | 1 | 11,6 | 16,6 | 6000 | |
35 | 15 | 11,8 | 12 | - | 20 | 26 | 0,3 | 0,3 | 0,063 | STO 15 | 9,13 | 10,6 | 1,27 | 7,1 | 10 | 5000 |
15 | 13,8 | 14 | 26 | 20 | - | 0,6 | 0,3 | 0,075 | NA2202.2RS | 7,48 | 9,3 | 1,12 | 9,5 | 13,7 | 5000 | |
40 | 17 | 15,8 | 16 | - | 22 | 29 | 0,3 | 0,3 | 0,11 | STO 17 | 14,2 | 17,6 | 2,08 | 12 | 17,3 | 4500 |
17 | 15,8 | 16 | 28 | 22 | - | 1 | 0,3 | 0,11 | NA2203.2RS | 9,52 | 13,2 | 1,6 | 15,3 | 22 | 4500 | |
47 | 20 | 15,8 | 16 | - | 25 | 32 | 0,3 | 0,3 | 0,15 | STO 20 | 16,1 | 21,2 | 2,5 | 18,6 | 26,5 | 4000 |
20 | 17,8 | 18 | 33 | 25 | - | 1 | 0,3 | 0,18 | NA2204.2RS | 16,1 | 18 | 2,16 | 17,6 | 25,5 | 4000 | |
52 | 25 | 15,8 | 16 | - | 30 | 37 | 0,3 | 0,3 | 0,18 | STO 25 | 16,5 | 22,8 | 2,7 | 18 | 26 | 3400 |
25 | 17,8 | 18 | 38 | 30 | - | 1 | 0,3 | 0,21 | NA2205.2RS | 16,8 | 20 | 2,4 | 17,3 | 24,5 | 3400 | |
62 | 30 | 19,8 | 20 | - | 38 | 46 | 0,6 | 0,6 | 0,31 | STO 30 | 22,9 | 34,5 | 4,25 | 23,6 | 33,5 | 2800 |
30 | 19,8 | 20 | 43 | 35 | - | 1 | 0,3 | 0,32 | NA2206.2RS | 17,9 | 25,5 | 3,05 | 28,5 | 40,5 | 2600 | |
72 | 35 | 19,8 | 20 | - | 42 | 50 | 0,6 | 0,6 | 0,44 | STO 35 | 25,5 | 40,5 | 5 | 36 | 51 | 2200 |
35 | 22,7 | 23 | 50 | 42 | - | 1,1 | 0,6 | 0,51 | NA2207.2RS | 22,4 | 35,5 | 4,3 | 38 | 54 | 2200 | |
80 | 40 | 19,8 | 20 | - | 50 | 58 | 1 | 1 | 0,53 | STO 40 | 23,8 | 39 | 4,75 | 34,5 | 49 | 1900 |
40 | 22,7 | 23 | 57 | 48 | - | 1,1 | 0,6 | 0,63 | NA2208.2RS | 27,5 | 40,5 | 5 | 35,5 | 51 | 1900 | |
85 | 45 | 19,8 | 20 | - | 55 | 63 | 1 | 1 | 0,58 | STO 45 | 25,1 | 43 | 5,3 | 34,5 | 50 | 1700 |
90 | 50 | 19,8 | 20 | - | 60 | 68 | 1 | 1 | 0,62 | STO 50 | 26 | 45,5 | 5,7 | 34,5 | 50 | 1600 |
50 | 22,7 | 23 | 68 | - | - | 1,1 | 0,6 | 0,69 | NA2210.2RS | 28,1 | 43 | 5,3 | 34,5 | 50 | 1600 |
