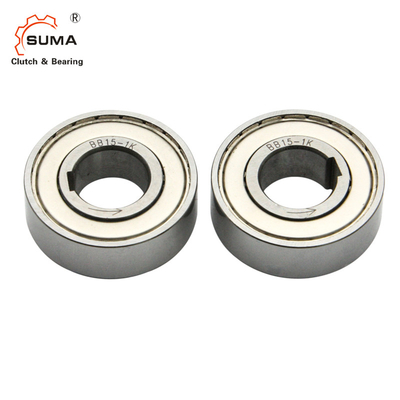

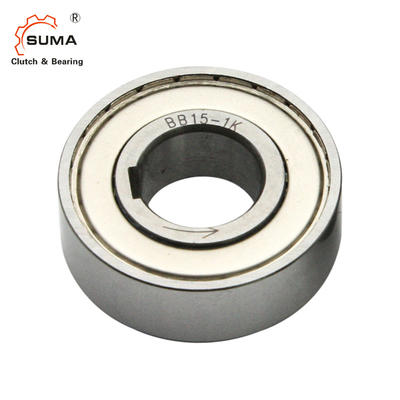

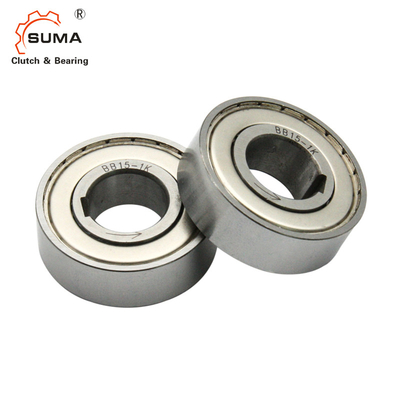

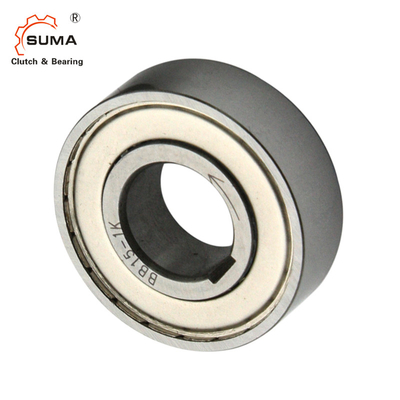

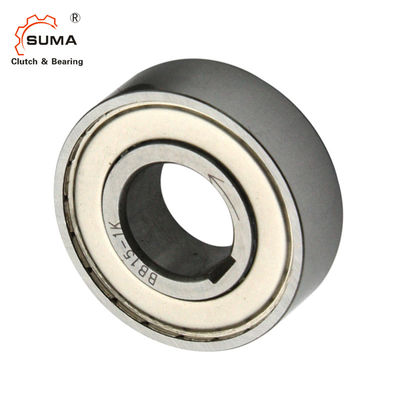

BB20 BB201K-K BB20 2K-K 백스톱 클러치 캠 클러치
일방 스프래그 클러치 베어링
특징스프래그 클러치 베어링
1. BB 시리즈 캠 클러치는 프레스 핏 설치를 위해 설계되었습니다.
2BB-1K-K 및 BB-2GD 1K 시리즈는 내부 레이스에 키웨이를 가지고 있습니다. 키웨이는 크기 25을 제외하고는
3 BB40-1K-K 및 BB40-2GD 1K-K는 DIN 6885에 따라 제조됩니다. 1.

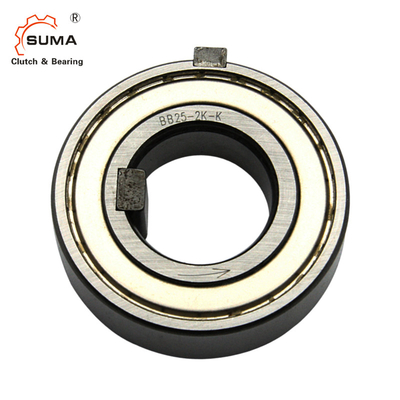

3BB-2K-K 시리즈는 내부와 외부의 경주에 대한 열쇠가 있습니다.
-K-K-는 카메라 클러치와 함께 배송된 키를 의미합니다.
4가장 높은 베어링 및 클러치 성능을 얻기 위해 샤프트와 하우스에서 올바른 간섭 차원을 유지해야합니다.
5각 시리즈에 대한 샤프트 및 하우징의 허용 여부를 참조하십시오.
기술 데이터스프래그 클러치 베어링
크기와 용량
모델 | 토크 용량 |
맥스, 넘어가네 | 견인 토크 (N·m) | A | B | C | D | r | 무게 (N) | |||||
내부 인종 |
외관 인종 |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
|||||
제1항 | r/min | r/min | ||||||||||||
BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 |
BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 |
BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 |
BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 |
BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 |
BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 |
BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 |
참고:
내부 레이스에 표시된 모델 번호는 1K와 2K 모두에 대한 K입니다. (예를 들어 BB25-1K와 BB25-2K 모두에 대한 BB25-K)
키 및 키웨이의 차원
모델 | b2js10 | t1 | t2 | b1js9 | t | 내적 종족 열쇠 b×h×길이 |
외계인종 열쇠 b'× h' ×장 |
|
BB15-1K-K | BB15-2GD-1K-K | 5.0 | 1.9 | 1.2 | ∙ | ∙ | ∙ | ∙ |
BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
BB17-1K-K | BB17-2GD-1K-K | 5.0 | 1.9 | 1.2 | ∙ | ∙ | ∙ | ∙ |
BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | ∙ | ∙ | ∙ | ∙ |
BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | ∙ | ∙ | ∙ | ∙ |
BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
BB30-1K-K | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | ∙ | ∙ | ∙ | ∙ |
BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
BB35-1K-K | BB35-2GD 1K-K | 10.0 | 3.7 | 2.4 | ∙ | ∙ | ∙ | ∙ |
BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | ∙ | ∙ | ∙ | ∙ |
BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 |
참고:
BB25-1K-K, BB25-2K-K 및 BB25-2GD 1K-K의 t2의 차이는
DIN 6885. 3.
DIN 표준 키를 사용하기 위해 0.5mm 깊이의 샤프트에 있는 키웨이를 처리합니다.
다른 모든 모델은 경쟁자와 차원적으로 교환 가능합니다.
6BB, BB-1K 및 BB-2K 구부러기, 지지 및 기름과 함께 전달 먼지 밀폐 보호
0.25mm 이상의 입자에 대해 보호 할 수 있지만 BB-2GD 및 BB-2GD-1K 클러치는 표준 BB 시리즈보다 5mm 더 넓으며 먼지로부터 효과적인 보호를 위해 특별한 입술 밀폐가 있습니다.
7내부 인종에 있는 화살표는 내부 인종이 참여하는 방향을 보여줍니다.
8클러치를 설치하기 위해 적절한 지름의 프레스 도구를 사용하여 내부 및 외부 레이스의 전체 면에 균등한 압력을 가합니다.
9클러치에 햄머리 또는 다른 충격을 가하지 마십시오.
10가구에 충분한 강도가 있어야 클러치 설치에 필요한 압력을 견딜 수 있는지 확인합니다.
11작동 온도 범위: 30 °C ~ + 100 °C (이 범위를 초과하는 온도를 위해 저희에게 문의하십시오).
윤활
1배달 전에 이미 지방을 적용하기 때문에 사용 전에 지방을 적용 할 필요가 없습니다.
2클러치가 오일 윤활유로 사용된다면, 오일 윤활유는 항상 장치 내부에 적용되어야합니다.
3- EP 첨가물과 함께 지방이나 윤활료를 사용하지 마십시오.
