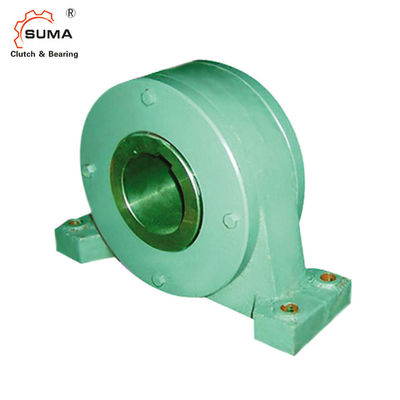

GN 백스톱 Clutch.pdf를 지니는 GN130 롤러 자유륜 스프라그 백스톱
백스톱 태도의 특징
GN 시리즈 백스톱 위기는 안에 사용되는 종종 환원제로, 장치를 메우는 롤러형의 일종의 저속도입니다
벨트 콘베어, 승강기, 전자 드럼과 다른 사람은 논-리턴 장치를 필요로 합니다.
논-리턴 빨리, 작은 반대 거리, 장수가 토크에 견딜 수 있습니다.
백스톱 태도의 기술 데이터
항목 | GN130 |
재료 | GCr15 |
구멍 dia. | 130 밀리미터 |
외부 dia. | 175 밀리미터 |
폭 | 170 밀리미터 |
토크 용량 | 13700 N.m |
중량 | 120 킬로그램 |
패키지 | 카톤 박스, 나무상자 또는 당신의 요구조건으로서 |
차원과 백스톱 태도의 능력
타입 | 토크 | Dia를 지녔습니다. 맥스. | 사이즈 | 중량 | 추천된 적당한 환원제 | ||||||||
TKN | ødH7 | 브스트 | C | L | 비 | C1 | B1 | H | H1 | D1 | 킬로그램 | ||
N.m | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | |||
GN110 | 6770 | 110 | 32X6.7 | 400 | 450 | 140 | 90 | 140 | 160 | 310 | ø21 | 89.4 | ZQ650 |
ZQ750 | |||||||||||||
GN130 | 13700 | 130 | 36X7.4 | 430 | 480 | 170 | 120 | 180 | 175 | 340 | 120 | ZQ850 | |
GN140 | 13700 | 140 | 36X7.4 | 430 | 480 | 170 | 120 | 190 | 175 | 340 | 105 | ZQ85 | |
GN150 | 22800 | 150 | 40X8.7 | 510 | 580 | 190 | 170 | 230 | 215 | 420 | ø26 | 186 | ZQ1000 |
GN170 | 22800 | 170 | 40X8.7 | 510 | 580 | 190 | 170 | 250 | 215 | 420 | 182 | ZL100 | |
GN200 | 47600 | 200 | 45X9.9 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | ø32 | 352 | ZL115 |
GN220 | 47600 | 220 | 50X11.2 | 590 | 660 | 220 | 210 | 290 | 275 | 540 | 339 | ZL130 |

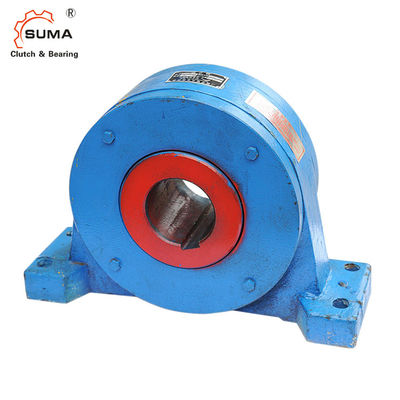

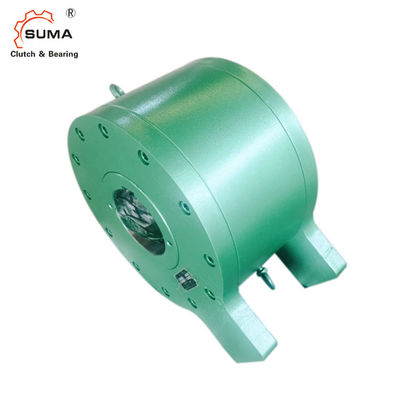

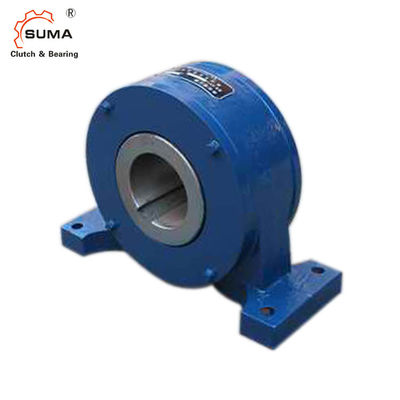

GN 백스톱 태도의 그림
애플리케이션을 지니는 GN 백스톱
