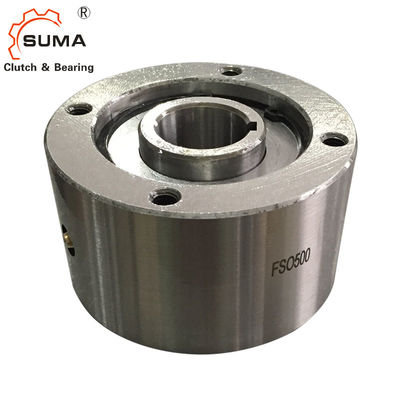

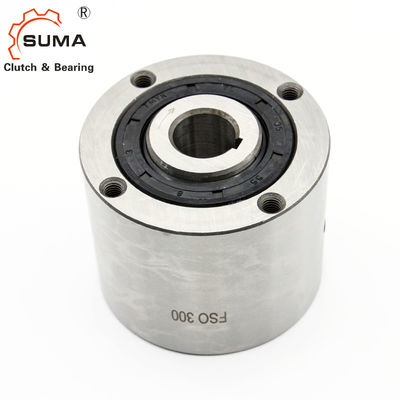

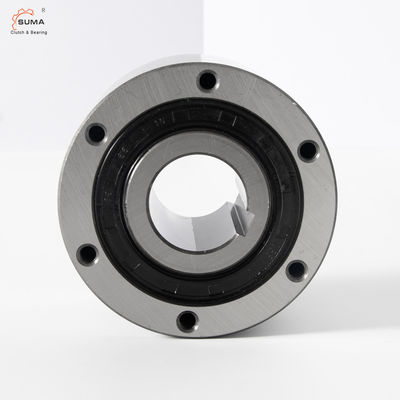

FSO800 HPI800 한 방법 스프라그는 캠 클러치 베어링을 타성으로 달립니다
특징
타입스 FSO와 FSO-GR와 HPI 750은 1027년에 2 볼 베어링을 사용하여, 스프래그 타입이 자급 자족할 수 있고 봉인하고 베어링 지원받아서 타성으로 달린다는 것 입니다.
주유
타입스 FSO와 HPI는 윤활된 오일이고, 표준 샤프트 립 실을 사용합니다.
타입 FSO-GR는 윤활된 그리스이고, 접촉 무료 혼화 실링을 갖추고 있을 수 있습니다.
종류 HPI는 특별히 고속도 인덱싱 적용을 위해 설계됩니다.
차원과 능력
사이즈 |
토크 [Nm] |
오버러닝 속도 [min-1] |
차원 [밀리미터] | 윤활유 | 중량 | 토크 | |||||||||||||||||
FSO | 일천초분의 일초 | dH7 -브스에 | d4) | A | B5) | C | D | E | F | G | Z | J | K | L | P | F | FSO | HPI | 일천초분의 일초 | TR | |||
TKN1) | nmax2) | nmax3) | 최소 최대입니다 | -0.05 | [킬로그램] | [n텀] | |||||||||||||||||
750 | 9660 | 1800/650 | 1000/650 | 65-18x11 | 57-87 | 152.4 | 222.25 | 149.2 | 31.7 | 1.6 | 107.74 | 177.8 | 8* | M12 | 25 | 1/2-20 | 49.2 | 1.6 | 222 | 384 | 207 | 38 | 5.08 |
70-20x12 | |||||||||||||||||||||||
75-20x12 | |||||||||||||||||||||||
80-22x14 | |||||||||||||||||||||||
800 | 17940 | 1500/525 | 850/525 | 85-22x14 | 66-112 | 152.4 | 254 | 149.2 | 31.7 | 1.6 | 139.7 | 227 | 8 | M12 | 25 | 1/2-20 | 49.2 | 1.6 | 222 | 444 | 251 | 46 | 7.12 |
80-22x14 | |||||||||||||||||||||||
90-25x14 | |||||||||||||||||||||||
100-28x16 | |||||||||||||||||||||||
110-28x16 | |||||||||||||||||||||||
900 | 24408 | 1350/500 | 700/500 | 100-28x16 | 92-138 | 161.9 | 304.8 | 158.7 | 34.9 | 1.6 | 161.92 | 247.65 | 10 | M16 | 32 | 1/2-20 | 54 | 1.6 | 532 | 473 | 340 | 71 | 8.47 |
110-28x16 | |||||||||||||||||||||||
120-32x18 | |||||||||||||||||||||||
130-32x18 | |||||||||||||||||||||||
1027 | 36612 | 700/375 | 500/375 | 130-32x18 | 125-177 | 168.3 | 381 | 165.1 | 34.9 | 3.2 | 228.6 | 298.45 | 12 | M16 | 32 | 1/2-20 | 54 | 3.2 | 651 | 946 | 473 | 113 | 13.56 |
150-36x20 | |||||||||||||||||||||||
175-45x25 |
기록
1) T max = 2 × T 나트 >>는 선택 페이지 10 내지 13을 언급합니다
2) 내측 레이스 / 외부 라스그
3) 내측 레이스 / 바깥 레이스 혼화 실링
4) 인치는 청구하는 대로 이용 가능하여서 지탱했습니다
5) 단지 특대 구멍을 위해
사이즈 600 > 50 밀리미터
사이즈 700 > 75 밀리미터
*) 똑같이 180' >>에 60' 이상 2 여분 홀에 간격을 둔 6 홀은 장착과 정비 지침을 언급합니다
장착과 결합
그림
