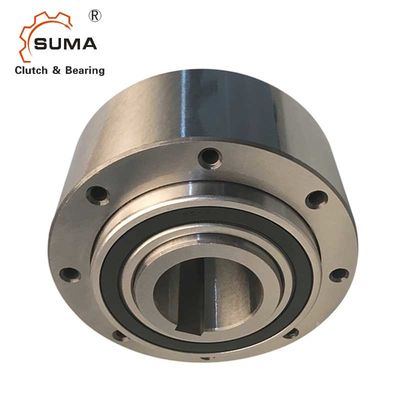

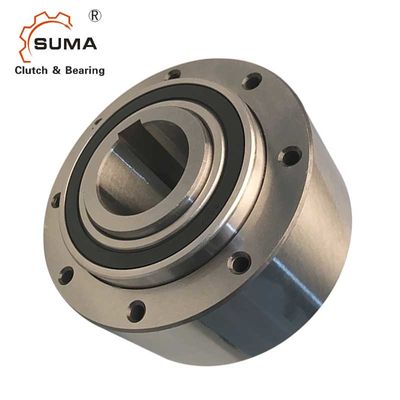

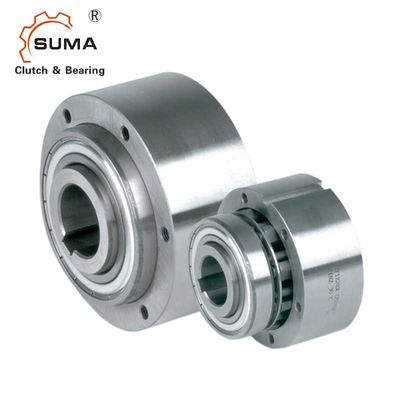

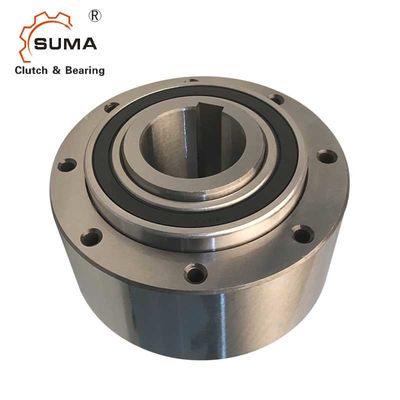

AL12 ALP12 롤러 0.5KG 자유륜 캠 클러치 베어링

기본 정보
원래 장소: 중국
브랜드 이름: SUMA
인증: ISO SGS
모델 번호: AL12 ALP12
최소 주문 수량: 1
가격: USD50-USD130 PER PIECE
포장 세부 사항: 카톤 박스
배달 시간: 7-10 일
지불 조건: L/C, D/A, D/P, T/T, 서부 동맹, Paypal
공급 능력: 달 당 1000pcs
상품 이름: AL12 ALP12를 지니는 캠 클러치 재료: Gcr15 방위 강철
단위 중량: 0.5KG 사이즈: 12*62*42mm
보증: 1년이요 오버러닝 속도: 7200RPM
Oem: 받아들이세요 배달 시간: 카톤 박스
하이 라이트:

0.5KG Cam Clutch Bearing

,

ALP12 Cam Clutch Bearing

,

ALP 12 Backstop Cam Clutch

AL12 ALP12 롤러 0.5KG 자유륜 캠 클러치 베어링

특징

타입스 AL, ALP는 롤러형 자유륜입니다. 이러한 부대는 모듈러 시스템의 일부입니다. 2를 사용하여, 그들은 지원받는 것으로 지탱하고 있습니다.. 시리즈 태도,와 기름 윤활을 요구합니다. 이러한 단위는 뒷면에 예에서 처럼 기름 윤활과 봉합을 제공하여 디자인에서 사용될 수 있습니다.
태도는 축방향으로 응력을 가지지 말아야 합니다. 일반적으로, 타입 AL, ALP는 토크를 전하고, 기름 윤활과 봉합을 제공하도록 설계되는 표준 커버와 함께 사용됩니다. 보통 이러한 표지는 다음 페이지에 보여진 조합에 따라 한 쌍이 되어서 사용됩니다.
AL 모델의 바깥 레이스는 H7 허용한도에 뚫린 어떠한 성분도 받고 집중하도록 평범합니다. 토크는 이 경우에 커버 판을 통하여 볼트로 전해집니다.
저 타입 ALP가 토크를 전하기 위해 외부 직경에 키웨이를 가지고 있는 것을 제외하고 타입스 AL, ALP는 동일합니다.
두 논문 밀봉은 바깥 레이스와 커버판 사이에 위치될 각각 유닛으로 전달됩니다.

차원과 능력



타입 사이즈 오버러닝 속도 중량 항력 토크
AL
ALP
dH7 nimax2) namax3) Dh7 D2 L 1 L4) t1   TR
[밀리미터] [min-1] [min-1] [밀리미터] [밀리미터]   [밀리미터] [밀리미터] [밀리미터] [밀리미터] [킬로그램] [n텀]
12 4000 7200 62 20 3 42 20.3 27 2.4 0.5 3.4
15 3600 6500 68 25 3 52 30.3 34.1 2.9 0.8 4.1
20 2700 5600 75 30 4 57 34.3 39.1 3.5 1 8
25 2100 4500 90 40 6 60 37.3 42.1 4.1 1.5 14
30 1700 4100 100 45 6 68 44.3 49.1 4.1 2.2 23
35 1550 3800 110 50 6 74 48.3 54.1 4.7 3 60
40 1150 3400 125 55 6 86 56.3 62.1 4.9 4.6 72
45 1000 3200 130 60 8 86 56.3 62.1 5.5 4.7 140
50 800 2800 150 70 8 92 63.3 69.1 5.5 7.2 180
55 750 2650 160 75 8 104 67 73.1 6.2 8.6 190
60 650 2450 170 80 10 114 78 84 6.8 10.5 240
70 550 2150 190 90 10 134 95 103 7.4 13.5 320
80 500 1900 210 105 10 144 100 108 8.5 18.2 330
90 450 1700 230 120 10 158 115 125 8.7 28.5 650
100 350 1450 270 140 10 182 120 131 9.9 42.5 830
120 250 1250 310 160 12 202 140 152 11.1 65 1080
150 200 980 400 200 12 246 180 196 12.3 138 1240
200 150 750 520 260 18 326 240 265 15 315 3800
250 120 620 610 320 20 396 300 330 15 512 6100
ALM 25 2100 2800 90 40 6 60 37.3 42.1 4.1 1.7 22
30 1700 2500 100 45 6 68 44.3 49.1 4.1 2.5 37
35 1550 2400 110 50 6 74 48.3 54.1 4.7 3.2 66

AL12 ALP12 롤러 0.5KG 자유륜 캠 클러치 베어링 0

기록

1) T max = 2 × T 나트
>>는 선택 페이지 10 내지 13을 언급합니다
2) 내측 레이스 초과, 립 실 없는 가치
3) 바깥 레이스 초과
키웨이가 6885.1을 울립니다
4) 차원 L는 각각 50 사이즈까지 포함합니다
0.25 밀리미터 두꺼운 페이퍼는 양면들을 위치하기 위해 밀봉합니다
>>는 장착과 정비 지침을 언급합니다
페이지 16 내지 19

설치와 용법

AL12 ALP12 롤러 0.5KG 자유륜 캠 클러치 베어링 1



그림
   AL12 ALP12 롤러 0.5KG 자유륜 캠 클러치 베어링 2
AL12 ALP12 롤러 0.5KG 자유륜 캠 클러치 베어링 3
