| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | MDEU15 |

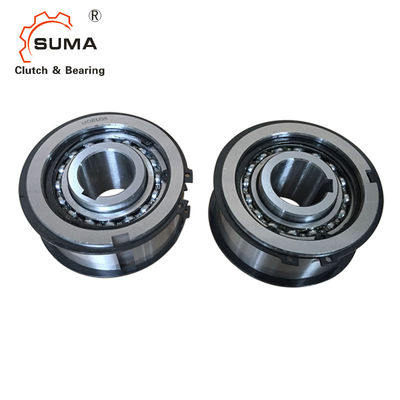

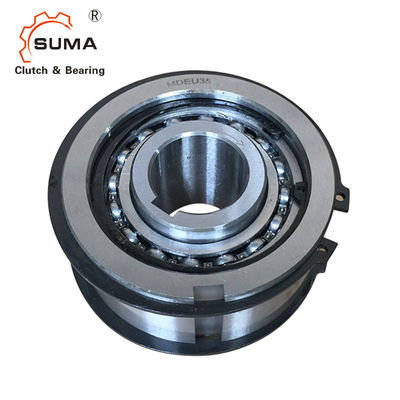

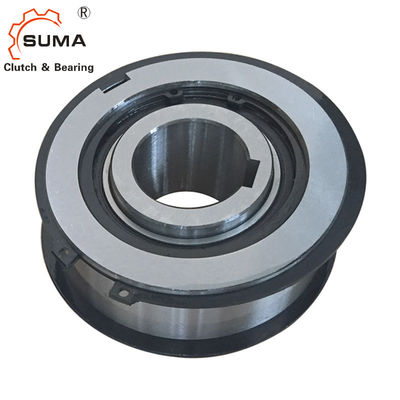

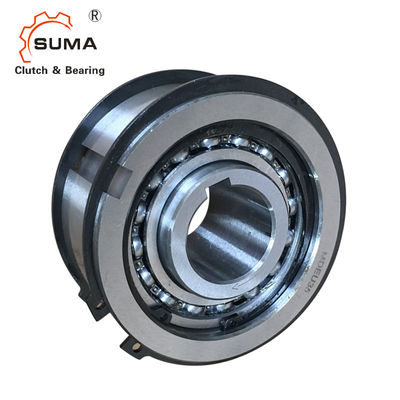

MDEU GCr15 단 방향 H7 허용한도 캠 스프라그 태도
설치와 용법
1. 도르래, 필름의 구멍이 걸리는 톱니바퀴, 기타 등등의 구멍은 H6 또는 H7에 대한 허용한도를 가지고 있어야 합니다.
2. 캠과 롤러의 구조 때문에, 롤러 유형 베어링에 구축됩니다.
3. 샤프트에 캠 클러치를 설치할 때, 조금 클러치 인너 레이스를 누르세요.
4. 결코 추력 하중을 캠 클러치에 응용하지 마세요. 기타 장치
캠 클러치에 적용된 추력 하중을 차지하기 위해 제공되어야 합니다.
5. 도르래로 설치하는 것과 같이 캠 클러치에 적용된 큰 경하중의 경우에, 로드의 점이 태도에 매달릴 수 있도록 또 다른 태도는 준비되어야 합니다.
6. 키는 ISO R773 (DIN 6885.1)에 따라 있어야 합니다. 바깥 레이스의 키웨이 차원이 전혀 ISO R773 (DIN 6885.1)에서 언급한 키웨이 차원에 따라 있지 않다는 것에 주목하세요.
차원과 능력
모델 |
토크 능력 (N@m) |
맥스. 오버러닝 (r/min) 내측 레이스 |
맥스. 인덱싱 (cycle/min) |
Max.Radial 언제를 로딩하세요 오버러닝 (N) |
구멍 사이즈 (H7) |
내측 레이스 키웨이 |
A |
비 (h7) |
Ｃ |
Ｄ |
Ｅ |
Ｆ |
Ｇ |
Ｈ |
나 |
바깥 레이스 키웨이 |
중량 (킬로그램) |
| MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0.8 | 5x3 | 0.52 |
| MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0.8 | 6x3.5 | 0.88 |
| MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0.8 | 8x4 | 1.1 |
| MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1.7 |
| MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2.1 |
| MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2.7 |
| MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | 88 | 1 | 36 | 6 | 1 | 14x5.5 | 3.2 |
| MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3.8 |
| MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1.5 | 16x6 | 5.3 |
| MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1.5 | 18x7 | 6.1 |
| MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1.5 | 20x7.5 | 7.9 |
| MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1.5 | 22x9 | 9.7 |
장착과 결합
그림
