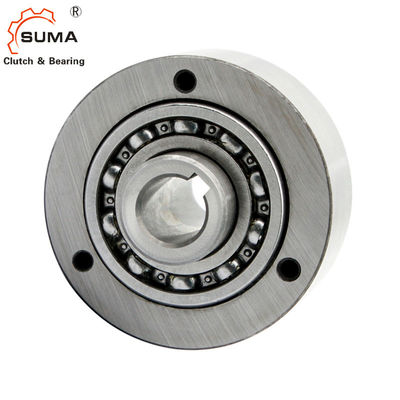

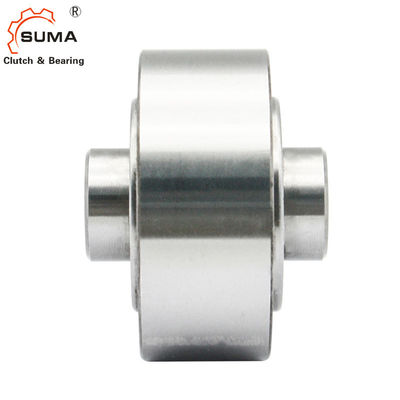

백스톱 위기를 지니는 GFR50 GCr15 롤러형 한 방법 자유륜
특징
타입스 GFR, GFRN은 롤러형 자유륜입니다. 2를 사용하여, 그들은 지원받는 것으로 지탱하고 있습니다.. 시리즈 태도,와 기름 윤활을 요구합니다. 이러한 단위는 뒷면에 예에서 처럼 기름 윤활과 봉합을 제공하여 디자인에서 사용될 수 있습니다. 태도는 축방향으로 응력을 가지지 말아야 합니다.
일반적으로, 타입 GFR, GFRN은 토크를 전하고, 기름 윤활과 봉합을 제공하도록 설계되는 F 시리즈 커버와 함께 사용됩니다. 보통 이러한 표지는 다음 페이지에 보여진 조합에 따라 한 쌍이 되어서 사용됩니다. GFR 모델의 바깥 레이스는 H7 허용한도에 뚫린 어떠한 성분도 받고 집중하도록 평범합니다.
토크는 이 경우에 커버 판을 통하여 볼트로 전해집니다. 저 타입 GFRN이 토크를 전하기 위해 외부 직경 위의 키웨이를 가지고 있는 것을 제외하고 타입스 GFR, GFRN은 동일합니다. 두 논문 밀봉은 바깥 레이스와 커버판 사이에 위치될 각각 유닛으로 전달됩니다.
기술 데이터
항목 | GFR50 GFRN50 |
안쪽 dia. | 50 밀리미터 |
외부 dia. | 150 밀리미터 |
폭 | 94 밀리미터 |
토크 | 2125 Nm |
중량 | 7.2 킬로그램 |
공항 | 상하이 ;닝보 |
배달 시간 | 10-15 일 |
패키지 | 나무로 된 패키지, 통 패키지, 기타 등등 |
애플리케이션 | 컨베이어, 전동기, 버킷 엘리베이터, 기타 등등 |
차원과 능력
타입 | 사이즈 | 오버러닝 속도 |
Num ber |
중량 | ||||||||||||||
GFR GFRN |
dH7 | TKN1) | nimax2) | namax3) | Dh7 | D2 | D4 | D3 | G | T | Z | L 1 | L | 비 | t1 | bP10 | F | |
[밀리미터] | [Nm] | [min-1] | [min-1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] |
[ 밀리미터] |
[밀리미터] | [킬로그램] | |||
12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | - | 3 | 42 | 20 | 27 | 2.5 | 4 | 0.5 | 0.5 | |
15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0.8 | 0.8 | |
20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3.5 | 6 | 0.8 | 1 | |
25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1.5 | |
30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2.2 | |
35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1.5 | 4.6 | |
45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5.5 | 14 | 1.5 | 4.7 | |
50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5.5 | 14 | 1.5 | 7.2 | |
55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8.6 | |
60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10.5 | |
70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7.5 | 20 | 2.5 | 13.5 | |
80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2.5 | 18.2 | |
90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28.5 | |
100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42.5 | |
130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 |
기록 :
1) T max = 2 × T 나트
2) 내측 레이스 초과
3) 바깥 레이스 초과
실장 예
그림
