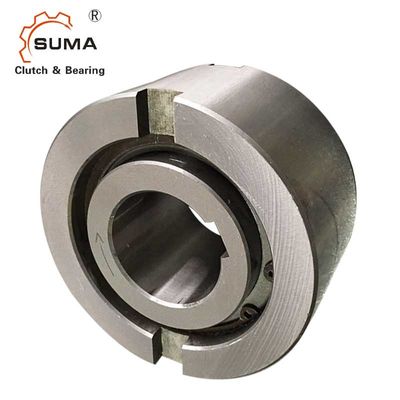

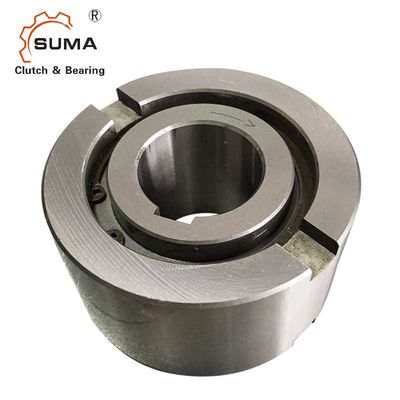

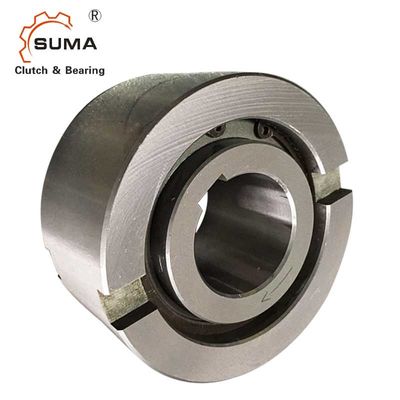

AE50 50*130*63MM 한 방법 지향성인 베어링 자유륜 클러치
  • AE50 50*130*63MM 한 방법 지향성인 베어링 자유륜 클러치
  • AE50 50*130*63MM 한 방법 지향성인 베어링 자유륜 클러치
  • AE50 50*130*63MM 한 방법 지향성인 베어링 자유륜 클러치
  • AE50 50*130*63MM 한 방법 지향성인 베어링 자유륜 클러치

AE50 50*130*63MM 한 방법 지향성인 베어링 자유륜 클러치

원래 장소 중국
브랜드 이름 SUMA
인증 ISO SGS
모델 번호 AE50
제품 상세정보
상품 이름:
자유륜 클러치 AE50
재료:
GCr15 베어링 강철
토크 용량:
2150Nm
회전 속도:
950RPM
단일 가중치:
4.2KG
보증:
1년이요
사이즈:
50*130*63mm
OEM:
받아들이세요
하이 라이트:

6000RPM 한 방법 크러치 베아링

,

H6 허용한도 한 방법 크러치 베아링

,

H6 허용한도 한 방법 롤러베어링

지불과 운송 용어
최소 주문 수량
1
가격
USD150-USD180 PER PIECE
포장 세부 사항
카톤 박스
배달 시간
10-15days
지불 조건
L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 페이팔
공급 능력
달 당 1000 PC
제품 설명

AE50 50*130*63MM 한 방법 지향성인 베어링 자유륜 클러치

특징

  타입 AE는 롤러형이 지원받는 것으로 논-베어링 타성으로 달린다는 것 입니다. 태도는 굴대이고 경하중을 지원하도록 요구됩니다. 주유와 봉합은 또한 설치에 의해 제공되어야 합니다. 공칭 외경은 표준 볼 함유량 부피입니다.



전형적 배열은 똑같은 주택 직경 공차와 태도의 옆에 이런 유형을 설치하는 것입니다.



내측 레이스는 샤프트에 키입력됩니다. 바깥 레이스는 h6 허용한도를 가지고 있고, K7 허용한도로 주택에 적합하여야 합니다. 추가적 측면 노치는 포지티브 토크 전송에 대비합니다.



만약 주택 허용한도가 R6에 있다면, 눈금의 사용이 필요하지 않지만, 그러나 주택이 국회 뒤에 확대되지 않기에 충분히 강함에 틀림없습니다. 이 디자인은 ± S/2의 안쪽이고 외부 레이스의 축방향 정렬 오류를 받아들일 수 있습니다.

기술 데이터

항목 AE50
재료 GCr15
구멍 dia. 50 밀리미터
외부 dia. 130 밀리미터
폭 (B) 63 밀리미터
토크 용량 2150 N.m
오버러닝 극한 속도 (내측 레이스) 950개 R / 분
오버러닝 극한 속도 (바깥 레이스) 1300개 R / 분
중량 4.2 킬로그램
패키지 카톤 박스 또는 당신의 요구조건으로서

차원과 능력

AE50 50*130*63MM 한 방법 지향성인 베어링 자유륜 클러치 0



타입 사이즈   오버러닝 속도   중량 항력 토크











AE



dH7

(밀리미터)

TKN?1

(Nm)

Nimax2)

(min-1)

Namax3)

(min-1)

Dh6

(밀리미터)

D5

(밀리미터)

D6

(밀리미터)

(밀리미터)

(밀리미터)

(밀리미터)

(밀리미터)

(밀리미터)

(밀리미터)



(킬로그램)

TR



(n텀)

12 17 3100 6000 37 28 20 20 4.5 0.5 0.8 6 3 0.11 0.7
15 55 2300 5400 47 37 26 30 4.5 0.8 1.2 7 3.5 0.30 3.5
20 146 2000 3600 62 50 35 34 5.5 0.8 1.2 8 3.5 0.55 8.4
25 285 1700 2600 80 68 45 37 6.5 1 1.8 9 4 0.98 14
30 500 1500 2100 90 75 50 44 6.2 1 1.8 12 5 1.50 23
35 720 1300 1950 100 80 55 48 3.8 1 1.8 13 6 2.00 60
40 1030 1200 1700 110 90 60 56 3.8 1.5 1.8 15 7 2.80 72
45 1125 1050 1600 120 95 65 56 3.8 1.5 2.6 16 7 3.30 140
50 2150 950 1300 130 110 75 63 5.8 1.5 2.6 17 8 4.20 180
55 2675 850 1200 140 115 82 67 3.8 2 2.6 18 9 5.20 190
60 3500 800 1100 150 125 90 78 7.6 2 2.6 18 9 6.80 240
70 5813 650 900 170 140 100 95 7.6 2.5 2.6 20 9 10.5 320



장착과 결합

AE50 50*130*63MM 한 방법 지향성인 베어링 자유륜 클러치 1

그림

AE50 50*130*63MM 한 방법 지향성인 베어링 자유륜 클러치 2

AE50 50*130*63MM 한 방법 지향성인 베어링 자유륜 클러치 3AE50 50*130*63MM 한 방법 지향성인 베어링 자유륜 클러치 4

AE50 50*130*63MM 한 방법 지향성인 베어링 자유륜 클러치 5
