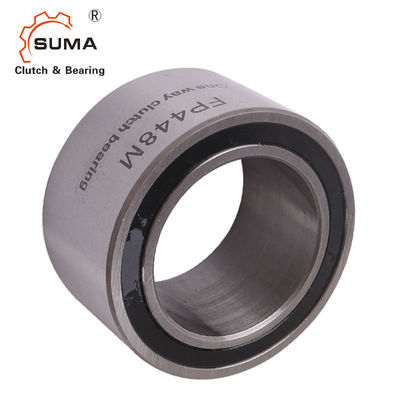

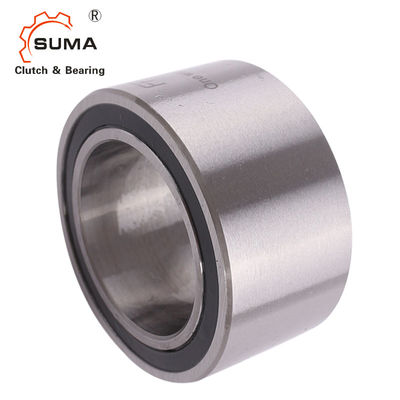

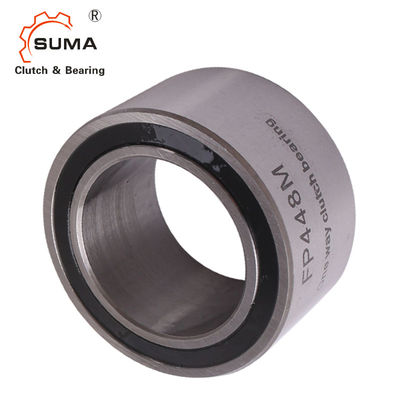

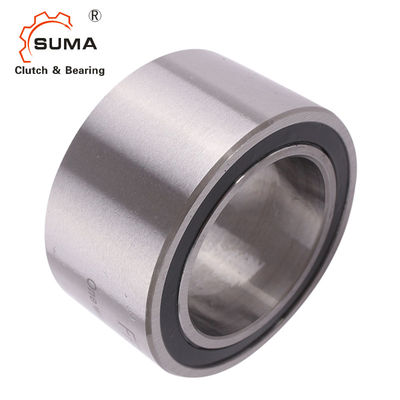

FP 완전한 자유륜 스프래그 클러치 한 방법
특징
폭 :27 밀리미터
작동 온도 :최대. 140' C
청구하는 대로 더 높은 온도
주유
오일 또는 그리스 윤활유
코로우젼 프로텍션으로 전달됩니다.
청구하는 대로 효과적 그리스 충진.
설치
설치 허용 오차
샤프트 h5 ; 허브 H6
메이팅 부분
메이팅 부분의 경화증과 연마는 필요하지 않습니다. 완전히 깨끗한 (그리스는 압착 끼움을 만들기 전에 자유륜 클러치의 벨소리와 더불어 자유륜 클러치의 부근에 메이팅 부분을 자유롭게 합니다).
태도
자유륜 클러치는 구름 베어링을 포함합니다. 추가적 외부 베어링 지지대는 필요하지 않습니다.
적당한 압력을 누르세요
압착 끼움 압력은 볼에 가해지지 않아야 합니다. 단지 내측 링을 통한 설치 / 이동.
클램핑 방향
내측 링 위의 화살은 내측 링의 클램핑 방향으로 지정합니다.
성분
자유륜 클러치 | |
삽입물 element* | FE 400 M (굴곡 봄) |
FE 400 Z (인장 스프링) |
|
+ 레이스 웨이 | 굳어지고 지상인 베어링 강철 |
내측 링 | 압착 끼움 |
아우터 링 |
압착 끼움 |
+ 볼 베어링 | 통합됩니다 |
+ 롤러베어링 |
통합됩니다 |
+ 주유 | - |
또한 자유륜 클러치 인서트 요소로 이용 가능합니다
FE 400 M (굴곡 봄) 또는 FE 400 Z (인장 스프링).
기술 데이터
항목 | FP 422M FP 422Z |
재료 | ST14 |
구멍 dia. | 10 밀리미터 |
외부 dia. | 26 밀리미터 |
폭 (B) | 27 밀리미터 |
토크 용량 | 60N.m |
오버러닝 극한 속도 (내측 레이스) | 10100개 R / 분 |
중량 | 0.07 킬로그램 |
패키지 | 카톤 박스 또는 당신의 요구조건으로서 |
차원과 능력
드로잉 전설 :
D = 내경 D = 외경 W = 폭 T = 토크 엔 = 회전 속도 C = 부하 용량
선임 | D | D | W | 트놈 | 나맥스 | 크디킨. | 크스탯 | 중량 | 항목 번호. |
[밀리미터] | [밀리미터] | [밀리미터] | [Nm] | [rpm] | [N] | [N] | [킬로그램] | ||
FP 422 M | 10 | 26 | 27 | 60 | 10,100 | 6,013 | 4,380 | 0.07 | 300655 |
FP 422 Z | 10 | 26 | 27 | 53 | 10,100 | 6,013 | 4,380 | 0.07 | 300656 |
FP 427 M | 15 | 31 | 27 | 94 | 7,400 | 7,679 | 6,397 | 0.08 | 300663 |
FP 427 Z | 15 | 31 | 27 | 84 | 7,400 | 7,679 | 6,397 | 0.08 | 300664 |
FP 432 M | 20 | 36 | 27 | 133 | 5,900 | 8,104 | 7,241 | 0.10 | 300669 |
FP 432 Z | 20 | 36 | 27 | 121 | 5,900 | 8,104 | 7,241 | 0.10 | 300670 |
FP 437 M | 25 | 41 | 27 | 176 | 4,800 | 9,201 | 8,142 | 0.12 | 300673 |
FP 437 Z | 25 | 41 | 27 | 160 | 4,800 | 9,201 | 8,142 | 0.12 | 300674 |
FP 442 M | 30 | 46 | 27 | 223 | 4,200 | 10,247 | 10,708 | 0.14 | 300679 |
FP 442 Z | 30 | 46 | 27 | 208 | 4,200 | 10,247 | 10,708 | 0.14 | 300680 |
FP 448 M | 35 | 53 | 27 | 286 | 4,300 | 11,642 | 13,440 | 0.19 | 306522 |
FP 448 Z | 35 | 53 | 27 | 262 | 4,300 | 11,642 | 13,440 | 0.19 | 306523 |
FP 453 M | 40 | 58 | 27 | 343 | 3,400 | 11,417 | 13,577 | 0.21 | 300683 |
FP 453 Z | 40 | 58 | 27 | 314 | 3,400 | 11,417 | 13,577 | 0.21 | 300684 |
FP 463 M | 50 | 68 | 27 | 461 | 2.9 | 13.07 | 17.063 | 0.25 | 300685 |
FP 463 Z | 50 | 68 | 27 | 428 | 2.9 | 13.07 | 17.063 | 0.25 | 300687 |
FP 473 M | 60 | 78 | 27 | 588 | 2,500 | 14,128 | 19,896 | 0.3 | 300691 |
FP 473 Z | 60 | 78 | 27 | 543 | 2,500 | 14,128 | 19,896 | 0.3 | 300693 |
특정한 명목상 토크는 메이팅 부분의 충분한 강성도를 기반으로 합니다.
회전 속도 엔 = 인서트 요소의 타고난 속도.
