| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | MG500 MI500 |

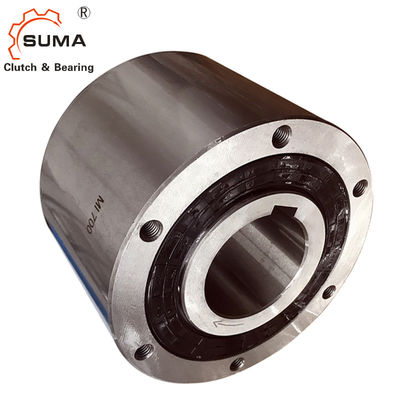

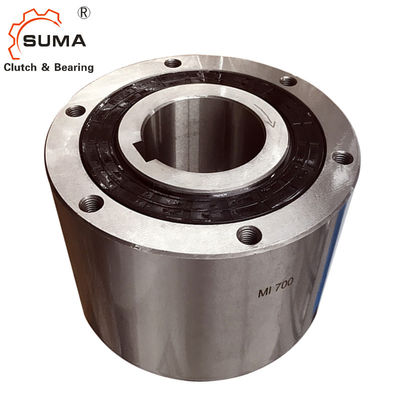

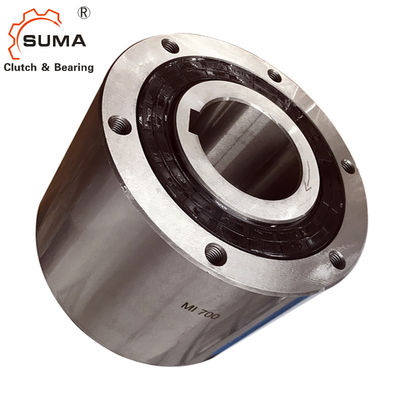

MG500 고속도 1 지향성인 백스톱 캠 클러치 베어링
특징
1. 자급자족할 수 있는 위기는 높은 속도 응용의 설계를 했습니다.
2. 최적의 성능과 용량 증가를 위해 설계된 캠 케이지 조립체.
3. 2 볼 베어링은 레이스 사이에 경하중과 동심성을 지원하기 위해 포함했습니다.
4. 양극 접촉 입술 또는 감지된 봉지는 그리스 또는 기름 윤활에 대비했습니다.
5. 나사산이 있는 구멍은 부속부품을 탑재하기 위한 바깥 레이스 끝에 기계화됩니다.
6. 미터법 구멍과 이용 가능한 키웨이.
7. 이용 가능한 마운팅 액세서리.
MG300A - 700A 시리즈
주로 일반적 의무 출원, 오버러닝과 백-스토핑과 가벼운 의무 인덱싱을 위해 사용됩니다. MG 모델은 긴 오버러닝 마모 수명을 제공하기 위해 에너지를 공급하는 정확한 봄을 제공합니다.
MI300A - 700A 시리즈
150 매분당 스트로크수보다 더 큰 적용 또는 높은 분할 정밀도를 요구하는 적용에 고성능 인덱싱에 대하여 권고되고 사용됩니다. 특허 받는 저관성을 통합시키기
새장과 과중한 업무 에너자이징은 퀵캠 반응으로 뛰어 오릅니다.
MO300A - 700A 시리즈
와 함께 한 채 느낀 그리스는 고속도 내측 레이스 오버러닝 적용성을 위해 밀봉 끌기를 최소화하기 위해 밀봉합니다. MO 모델은 표준 그리스 윤활유로 전달됩니다.
MR300A - 700A 시리즈
캠 끌기를 최소화하기 위해 원심력을 이용하는 유일한 캠 프레임 스트럭처를 통합시키면서, 고속 바깥 레이스 오버러닝을 의도했습니다 .위기의 구동 속도는 내측 레이스를 위한 테이블에 나타난 rpm을 초과할 수 없습니다.
기술 데이터
| 항목 | MG/MR/MO/MI500A |
| 정확성 | P6 |
| 타입 | 캠 |
| 구멍 내경 (밀리미터) | 44.45 |
| 바깥 레이스 (밀리미터) | 92.08 |
| (나트)를 회전시키세요 | 1593 |
| 맥스. (cycle/min)를 오버런하는 내측 레이스 | 2700 |
| 끌기 토크(NM) | 0.5 |
| 체중 (킬로그램) | 5 |
| 패키지 | 카톤 박스 / 나무상자 |
| 배달 시간 | 명령 뒤에 있는 7-10 일은 확인했습니다 |
| 지불 기간 | L/C (신용장), 전신환, D/P (지급도 조건), 인수 인도, 웨스턴 유니온 |
차원과 능력
| 모델 | 토크 | 끌기 | 맥스. | 맥스. |
구멍 사이즈 |
A | 비 (h7) |
Ｃ | PCD Ｄ |
Ｅ | Ｆ | Ｓ | H-M | 중량 (킬로그램) |
||
| 오버러닝 | No.of | |||||||||||||||
| 능력 | 토크 | (r/min) | 인덱싱 |
탭입니다 홀 |
||||||||||||
| (Nm) | (Nm) | 내부 | 외부의 |
(순환하세요 /min) |
Dia. |
키 방식 |
×Size×Pitch | |||||||||
| 레이스 | 레이스 | (H7) | ||||||||||||||
| MG 300 | 314 | 0.23 | 2800 | 900 | _ | 19 | 5x2 | 63 | 77 | 60 | 66 | 10.4 | 28.5 | 13 | 4xM6xP1.0 | 1.8 |
| 미 300 | 0.31 | 50 | _ | 300 | ||||||||||||
| MG 400 | 539 | 0.29 | 2600 | 800 | _ | 22 | 5x2 | 70 | 88 | 67 | 73 | 10.7 | 31.7 | 16 | 4XM8xP1.25 | 2.7 |
| 미 400 | 0.38 | 50 | _ | 300 | ||||||||||||
| MG 500 | 1620 | 0.51 | 2400 | 800 | _ | 31.5 | 7x3 | 89 | 108 | 86 | 92 | 12.3 | 44.4 | 16 | 4XM8xP1.25 | 5 |
| 미 500 | 0.68 | 50 | _ | 300 | ||||||||||||
| MG 600 | 3140 | 0.85 | 2100 | 700 | _ | 50 | 12x3.5 | 95 | 136 | 92 | 120 | 12.8 | 69.8 | 16 | 6xM8xP1.25 | 8.6 |
| 미 600 | 1.54 | 30 | _ | 300 | ||||||||||||
| MG 700 | 5880 | 1.7 | 1500 | 500 | _ | 70 | 18x6 | 127 | 180 | 124 | 160 | 19.8 | 101.5 | 20 | 6xM10xP1.5 | 19.5 |
| 미 700 | 2.63 | 30 | _ | 300 | ||||||||||||
| MG 750 | 9500 | 3.43 | 1800 | 600 | _ | 85 | 24x6 | 153 | 200 | 150 | 175 | 75 | 110 | 25 | 8xM14xP2.0 | 37 |
| 미 750 | 4.12 | 30 | _ | 300 | ||||||||||||
| MG 800 | 17600 | 5.39 | 1300 | 475 | _ | 110 | 28x7 | 158 | 250 | 155 | 220 | 77.5 | 140 | 25 | 8xM16xP2.0 | 46.5 |
| 미 800 | 8.33 | 20 | _ | 300 | ||||||||||||
| MG 900 | 24500 | 6.77 | 1200 | 400 | _ | 135 | 35x9 | 165 | 300 | 160 | 265 | 80 | 170 | 32 | 10xM16xP2.0 | 70.5 |
| 미 900 | 9.41 | 20 | _ | 300 | ||||||||||||
| MG 1000 | 33800 | 8.14 | 1200 | 325 | _ | 160 | 38x10 | 188 | 370 | 180 | 325 | 90 | 200 | 32 | 12xM16xP2.0 | 108.5 |
| 미 1000 | 12.74 | 2 | _ | 300 | ||||||||||||
| MG 1100 | 78400 | 15 | 350 | _ | _ | 185 | 45x14 | 260 | 470 | 250 | 415 | 125 | 260 | 40 | 12xM20xP2.5 | 250 |
| 미 1100 | 22.15 | 20 | _ | 150 | ||||||||||||
| MG 1200 | 95100 | 17.64 | 300 | _ | _ | 200 | 45x14 | 260 | 500 | 250 | 440 | 125 | 280 | 45 | 12xM24xP3.0 | 280 |
| 미 1200 | 27.54 | 20 | _ | 150 | ||||||||||||
| MG 1300 | 176000 | 18.72 | 250 | _ | _ | 250 | 56x17.5 | 280 | 600 | 260 | 530 | 130 | 340 | 50 | 12xM30xP3.5 | 410 |
| 미 1300 | 28.13 | 20 | _ | 150 | ||||||||||||
|
모델 아니오. |
토크 능력 |
항력 토크 | 최대 오버러닝 속도 | 차원 | 중량 | ||||||
| 내측 레이스 | 바깥 레이스 | A | 비 | Ｃ | Ｄ | Ｅ | Ｆ | ||||
| N-엠 | N-엠 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 밀리미터 | 킬로그램 | |||
| MG300A | 373 | 0.2 | 2900 | 800 |
76.15/ 76.20 |
66.68 | 60.33 | 63.5 | 28.58 | 8.9 | 2 |
| MI300A | - | - | |||||||||
| MO300A | 3600 | 800 | |||||||||
| MR300A | 800 | 2900 | |||||||||
| MG400A | 542 | 0.3 | 2700 | 800 |
88.85/ 88.90 |
73.03 | 66.68 | 69.9 | 31.75 | 11.4 | 3 |
| MI400A | - | - | |||||||||
| MO400A | 3600 | 800 | |||||||||
| MR400A | 800 | 2700 | |||||||||
| MG500A | 1593 | 0.5 | 2400 | 750 |
107.90/ 107.95 |
92.08 | 85.73 | 88.9 | 44.45 | 12.4 | 5 |
| MI500A | - | - | |||||||||
| MO500A | 3000 | 750 | |||||||||
| MR500A | 750 | 2400 | |||||||||
| MG600A | 3051 | 0.9 | 1800 | 700 |
136.47/ 136.53 |
120.65 | 92.08 | 95.3 | 69.85 | 12.7 | 9 |
| MI600A | - | - | |||||||||
| MO600A | 2400 | 700 | |||||||||
| MR600A | 700 | 2100 | |||||||||
| MG700A | 6779 | 1.8 | 1200 | 400 |
180.92/ 180.98 |
158.75 | 123.83 | 127.0 | 101.60 | 17.3 | 20 |
| MI700A | - | - | |||||||||
| MO700A | 2000 | 400 | |||||||||
| MR700A | 400 | 1750 | |||||||||
|
모델 아니오. |
차원 |
No.of 도청 (몬타나) 홀 |
스레드 사이즈 | 쓸 수 있는 나사면의높이 | 루브 | 루브 캡 항공 회사 코드 | 중량 | ||||||||||
| Ｃ | Ｄ | Ｅ | Ｆ | ||||||||||||||
| 인치 | 밀리미터 | 인치 | 밀리미터 | 인치 | 밀리미터 | 인치 | 밀리미터 | 인치 | 밀리미터 | 인치 | 밀리미터 | 파운드 | 킬로그램 | ||||
| MG300A | 2.375 | 60.33 | 2.50 | 63.5 | 1.125 | 28.58 | 0.35 | 8.9 | 4 | 0.250-28 | 6.35-711 | 0.500 | 12.70 | 기름 | 0.85 | 4 | 2 |
| MI300A | 기름 | 1.25 | |||||||||||||||
| MO300A | 그리스 | 0.5 | |||||||||||||||
| MR300A | 기름 | 0.85 | |||||||||||||||
| MG400A | 2.625 | 66.68 | 2.75 | 69.9 | 1.250 | 31.75 | 0.45 | 11.4 | 4 | 0.313-24 | 7.94-610 | 0.625 | 15.88 | 기름 | 1.1 | 6 | 3 |
| MI400A | 기름 | 1.4 | |||||||||||||||
| MO400A | 그리스 | 0.5 | |||||||||||||||
| MR400A | 기름 | 1.1 | |||||||||||||||
| MG500A | 3.375 | 85.73 | 3.50 | 88.9 | 1.750 | 44.45 | 0.48 | 12.4 | 4 | 0.313-24 | 7.94-610 | 0.625 | 15.88 | 기름 | 1.8 | 11 | 5 |
| MI500A | 기름 | 3.0 | |||||||||||||||
| MO500A | 그리스 | 1.0 | |||||||||||||||
| MR500A | 기름 | 1.8 | |||||||||||||||
| MG600A | 3.625 | 92.08 | 3.75 | 95.3 | 2.750 | 69.85 | 0.50 | 12.7 | 6 | 0.313-24 | 7.94-610 | 0.625 | 19.05 | 기름 | 2.8 | 19 | 9 |
| MI600A | 기름 | 4.5 | |||||||||||||||
| MO600A | 그리스 | 1.5 | |||||||||||||||
| MR600A | 기름 | 2.8 | |||||||||||||||
| MG700A | 4.875 | 123.83 | 5.00 | 127.0 | 4.000 | 101.60 | 0.68 | 17.3 | 8 | 0.375-24 | 9.53-610 | 0.750 | 기름 | 4.6 | 43 | 20 | |
| MI700A | 기름 | 10.9 | |||||||||||||||
| MO700A | 그리스 | 2.9 | |||||||||||||||
| MR700A | 기름 | 4.6 | |||||||||||||||
| 모델 | 토크 용량 |
최대 오버러닝 rpm |
명사 상당어 오버러닝 끌기 |
주식 구멍?1 | Keyways1 | 차원 | ||||||||
| A | 비 | |||||||||||||
| 파운드 FT | N-엠 | 내측 레이스 | 바깥 레이스 | 파운드 FT | N-엠 | 인치 | 밀리미터 | 인치 | 밀리미터 | 인치 | 밀리미터 | 인치 | 밀리미터 | |
| MG300A | 275 | 373 | 2900 | 800 | 0.17 | 0.2 | 0.500 | 12.70 | 0.125×0.167 | 3.18×4.24 |
3.000 2.998 |
76.15 /76.20 |
25/8 | 66.68 |
| MI300A | - | - | 0.625 | 15.88 | 0.188×0.094 | 4.76×2.38 | ||||||||
| MO300A | 3600 | 800 | 0.750 | 19.05 | 0.188×0.094 | 4.76×2.38 | ||||||||
| MR300A | 800 | 2900 | ||||||||||||
| MG400A | 400 | 542 | 2700 | 800 | 0.21 | 0.3 | 0.625 | 15.88 | 0.188×0.094 | 4.76×2.38 |
3.500 3.498 |
88.85 /88.90 |
27/8 | 73.03 |
| MI400A | - | - | 0.750 | 19.05 | ||||||||||
| MO400A | 3600 | 800 | 0.875 | 22.23 | ||||||||||
| MR400A | 800 | 2700 | ||||||||||||
| MG500A | 1175 | 1593 | 2400 | 750 | 0.38 | 0.5 | 0.875 | 22.23 | 0.188×0.094 | 4.76×2.38 |
4.250 4.248 |
107.90 /107.95 |
35/8 | 92.08 |
| MI500A | - | - | 1.000 | 25.40 | 0.25×0.125 | 4.76×2.38 | ||||||||
| MO500A | 3000 | 750 | 1.125 | 28.58 | 0.25×0.125 | 6.35×3.18 | ||||||||
| MR500A | 750 | 2400 | 1.250 | 31.75 | 0.25×0.125 | 6.35×3.18 | ||||||||
| MG600A | 2250 | 3051 | 1800 | 700 | 0.63 | 0.9 | 1.250 | 31.75 | 0.25×0.125 | 6.35×3.18 |
5.375 5.373 |
136.47 /136.53 |
43/4 | 120.65 |
| 1.375 | 34.93 | 0.313×0.156 | 7.94×3.97 | |||||||||||
| MI600A | - | - | 1.500 | 38.10 | 0.375×0.188 | 9.53×4.76 | ||||||||
| 1.625 | 41.28 | 0.375×0.188 | 9.53×4.76 | |||||||||||
| MO600A | 2400 | 700 | 1.750 | 44.45 | 0.375×0.188 | 9.53×4.76 | ||||||||
| 1.937 | 49.20 | 0.50×0.188 | 9.53×4.76 | |||||||||||
| MR600A | 700 | 2100 | 2.000 | 50.80 | 0.50×0.188 | 12.7×4.76 | ||||||||
| MG700A | 5000 | 6779 | 1200 | 400 | 1.3 | 1.8 | 2.000 | 50.80 | 0.50×0.250 | 12.7×6.35 |
7.125 7.123 |
180.92 180.98 |
61/4 | 158.75 |
| MI700A | - | - | 2.250 | 57.15 | 0.50×0.250 | 12.7×6.35 | ||||||||
| 2.437 | 61.90 | 0.50×0.250 | 12.7×6.35 | |||||||||||
| MO700A | 20000 | 400 | 2.500 | 63.50 | 0.625×0.313 | 15.88×7.94 | ||||||||
| 2.750 | 69.85 | 0.625×0.313 | 15.88×7.94 | |||||||||||
| MR700A | 400 | 1750 | 2.937 | 74.60 | 0.625×0.125 | 15.88×3.18 | ||||||||
장착과 결합
그림
