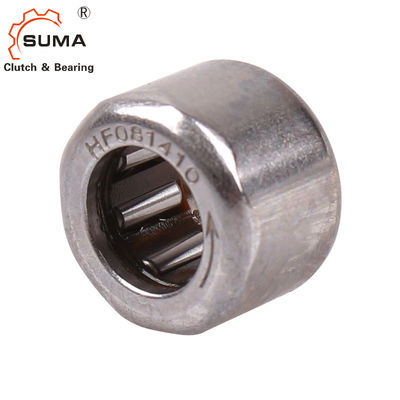

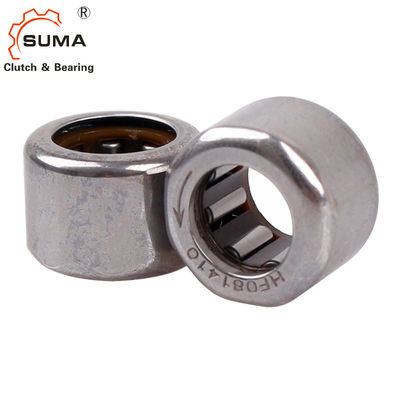

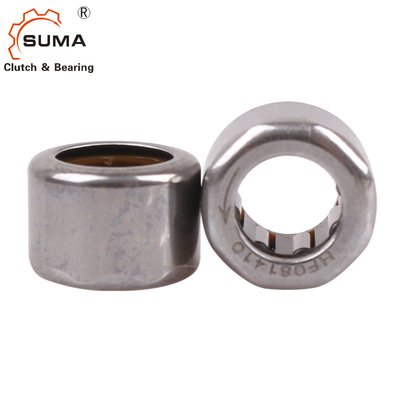

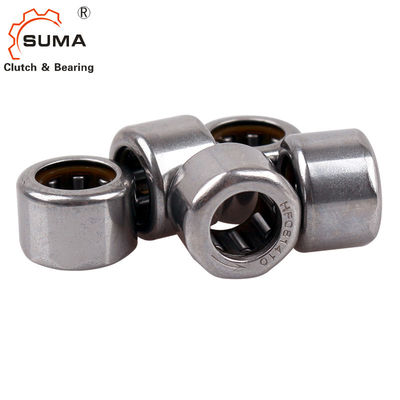

월드컵 단일 열 한 방법 니들 롤러 베어링을 그려 준 HF0612 1.76Nm
특징
HF 드라운 컵 롤러 클러치 :
원 디렉션에서 토크를 전하는 단방향식 클러치가 되세요 ;
통합된 베어링 배열과 함께 이용 가능합니다 ;
매우 정확한 인덱싱을 주세요 ;
높은 인덱스링 주파수를 허락하세요 ;
낮은 오버러닝 마찰 토크를 가지고 있으세요 ;
그리징과 함께 이용 가능합니다 ;
방사식 방향에 특히 소형이고, 그러므로 콤팩트 디자인을 극단적으로 허용합니다 ;
철강으로부터 만들어진 하우징 소재에 적합하, 경금속 또는 플라스틱이 되세요 ;
열린 끝 HK와 드라운 컵 니들 롤러 베어링과 닫힌 끝 BK와 드라운 컵 니들 롤러 베어링에 결합될 수 있습니다 ;
위기와 오버러닝 클러치를 지원하면서, 예를 들면 인덱스링 위기로서, 애플리케이션의 폭 넓은 범위를 가지세요 .
차원과 능력
샤프트 Dia. | 베어링 선임 | 집단 | 차원 |
퍼미블 토크 |
극한 속도 | ||||
프더블유 | D | C |
회전축 Min-1 |
아우터 링 Min-1을 회전시키기 | |||||
밀리미터 | 플라스틱 스프링 | 강철 스프링 | G | 밀리미터 | 별거 안 해 | rpm | rpm | ||
3 | HF0306KF | 0.9 | 3 | 6.5 | 6 | 0.2 | 36000 | 7000 | |
4 | HF0406KF | -- | 1 | 4 | 8 | 6 | 0.34 | 34000 | 8000 |
HF0406KFR | -- | 1 | 4 | 8 | 6 | 0.1 | 34000 | 8000 | |
6 | HF0608KF | 2.8 | 6 | 10 | 8 | 1.5 | 20000 | 11000 | |
HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | |
HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1.76 | 23000 | 13000 | |
HF061210 | 3.5 | 6 | 12 | 10 | 3 | 20000 | 13000 | ||
8 | HF0812KF | HF0812 | 3.5 | 8 | 12 | 12 | 3.15 | 17000 | 12000 |
HF0812KFR | HF0812R | 3.5 | 8 | 12 | 12 | 4 | 17000 | 12000 | |
-- | HF061210 | 3.2 | 8 | 12 | 10 | 3 | 16000 | 12000 | |
-- | HF081410 | 3.6 | 8 | 14 | 10 | 4.6 | 15000 | 11000 | |
-- | HF081610 | 4.1 | 8 | 16 | 10 | 5.5 | 15000 | 11000 | |
-- | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | |
10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5.3 | 14000 | 11000 |
HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 1.5 | 14000 | 11000 | |
12 | -- | HF1216 | 11 | 12 | 18 | 16 | 12.2 | 11000 | 8000 |
14 | -- | HF1416 | 13 | 14 | 20 | 16 | 17.3 | 9500 | 8000 |
16 | -- | HF1616 | 14 | 16 | 22 | 16 | 20.5 | 8500 | 7500 |
18 | -- | HF1816 | 16 | 18 | 24 | 16 | 24.1 | 7500 | 7500 |
20 | -- | HF2016 | 17 | 20 | 26 | 16 | 28.5 | 7000 | 6500 |
25 | -- | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 |
30 | -- | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 |
35 | -- | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 |
