| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | BB25 |

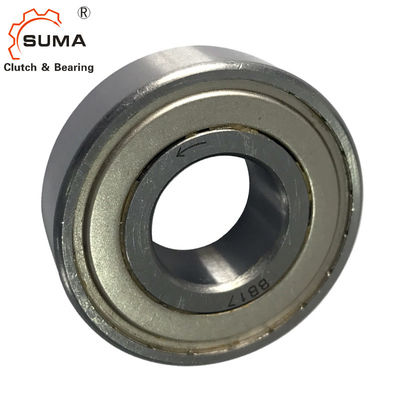

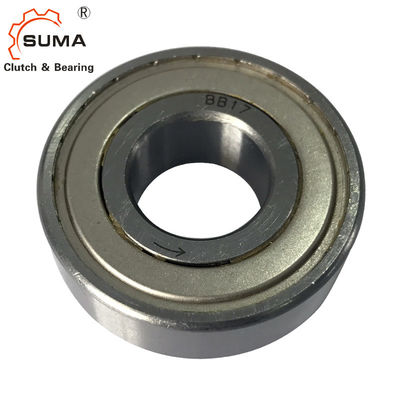

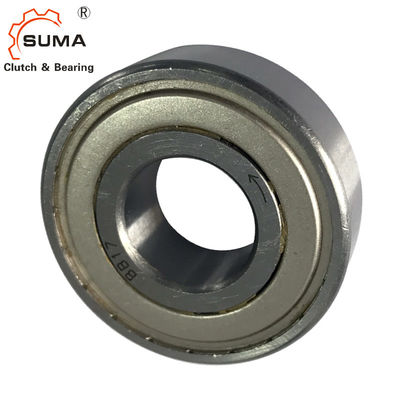

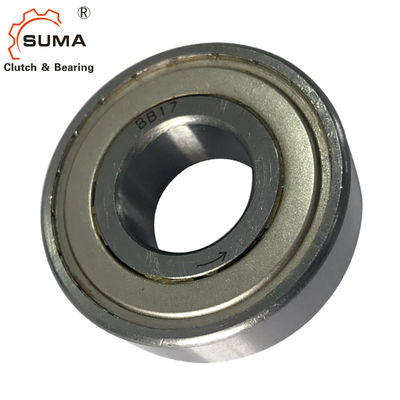

BB25 한 방법 OD 52MM 스프라그 캠 클러치 베어링
특징
1. BB 일련 캠 클러치는 압착 끼움 설치를 위해 설계됩니다.
2. BB-1K-K와 BB-2GD 1K-K 시리즈는 내측 레이스에 키웨이를 가지고 있습니다. 25 사이즈를 제외하고, 키웨이는 있습니다
DIN 6885로 제조됩니다. 3, BB40-1K-K와 BB40-2GD 1K-K는 DIN 6885로 제조됩니다. 1.
3. BB-2K-K 시리즈는 양쪽 안쪽이고 외부 인종에 키웨이를 가지고 있습니다.
-K 수단은 캠 클러치와 함께 수송되는 것으로 키를 잠급니다.
4. 샤프트와 주택에 있는 정확한 간섭 차원은 최대 베어링과 클러치 성능을 획득한다고 우겨야 합니다.
5. 각각 시리즈를 위해 샤프트와 주택에 대한 허용한도를 위한 테이블을 언급하세요.
6. 그리스로 지원받고 전달되는 것으로 지탱하는 BB, BB-1K와 BB-2K 위기는 먼지봉인 보호를 갖
0.25 밀리미터의 그리고 위에 표준 BB 시리즈 보다 5 밀리미터 넓인, BB-2GD와 BB-2GD-1K 위기가 어떠한 먼지에 대한 효과적인 보호를 위해 특별한 립 실을 가지고 있지만 입자에 반대하여.
7. 내측 레이스 위의 화살은 맞물리는 내측 레이스의 방향을 보여줍니다.
8. 위기를 설치하기 위해, 안쪽이고 외부 경쟁의 전체 얼굴 위에서 규칙적 압력을 가하기 위해 적절한 직경의 프레스 기구를 사용하세요.
9. 위기에 대한 다른 충격을 치거나 적용하지 마세요.
10. 주택이 위기의 프레스 용구 설치에 요구된 압박을 견뎌내기 위해 충분한 강도를 가진다는 것을 확인하세요.
11. 작동 온도 범위 : +100' Ｃ에 대한 -30' Ｃ (이 범위를 초과하는 온도를 위해 우리와 협의하세요).
기술 데이터
| 항목 | BB25 |
| 재료 | GCr15 |
| 외부 dia. | 52 밀리미터 |
| 구멍 내경 | 25 밀리미터 |
| 토크 용량 | 78 Nm |
| 맥스. 오버러닝 (내측 레이스) | 1400개 Ｒ / 분 |
| 맥스. 오버러닝 (바깥 레이스) | 2500개 Ｒ / 분 |
| 공항 | 상하이 ;닝보 |
| 배달 시간 | 10-15 일 |
차원과 능력
| 오델 | 토크 능력 |
맥스. 오버러닝 | 토크 (N·m)를 끄세요 | A | 비 | Ｃ | Ｄ | Ｒ | (N)에 짓누르세요 | 베어링 부하 | ||||||
| 내측 레이스 | 바깥 레이스 | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Cr | Cor | |||||
| N·m | 분 Ｒ / | 분 Ｒ / | 엔 | 엔 | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.01 | 0.04 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0.01 | 0.05 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0.03 | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.6 | 1 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.06 | 17 | 22 | 72 | 35 | 64 | 64.6 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0.04 | 0.08 | 22 | 27 | 80 | 40 | 71 | 71.6 | 1.1 | 400 | 600 | 14500 | 11700 |
기록 :
내측 레이스에 표시된 모델 번호는 둘다 1K와 2K를 위한 Ｋ 일 뿐입니다. (예 : 양쪽 BB25-1K와BB25-2K)를 위한 표시 BB25-K
샤프트와 주택에 대한 허용한도
| 모델 | 샤프트 Dia. | 주택 Dia. | |
| BB15 | BB15-2GD | 15+0.023+0.012 | 35-0.012-0.028 |
| BB17 | BB17-2GD | 17+0.023+0.012 | 40-0.012-0.028 |
| BB20 | BB20-2GD | 20+0.028+0.015 | 47-0.012-0.028 |
| BB25 | BB25-2GD | 25+0.028+0.015 | 52-0.014-0.033 |
| BB30 | BB30-2GD | 30+0.028+0.015 | 62-0.014-0.033 |
| BB35 | BB35-2GD | 35+0.033+0.017 | 72-0.014-0.033 |
| BB40 | BB40-2GD | 40+0.033+0.017 | 80-0.014-0.033 |
| 모델 | 샤프트 Dia. | 주택 Dia. | |
| BB15-1K-K | BB15-2GD 1K-K | 15-0.008-0.028 | 35-0.012-0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17-0.008-0.028 | 40-0.012-0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20-0.010-0.031 | 47-0.012-0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25-0.010-0.031 | 52-0.014-0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30-0.010-0.031 | 62-0.014-0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35-0.012-0.037 | 72-0.014-0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40-0.012-0.037 | 80-0.014-0.033 |
| 모델 | 샤프트 Dia. | 주택 Dia. |
| BB15-2K-K | 15-0.008-0.028 | 35-0.018-0.002 |
| BB17-2K-K | 17-0.008-0.028 | 40-0.018-0.002 |
| BB20-2K-K | 20-0.010-0.031 | 47-0.022-0.003 |
| BB25-2K-K | 25-0.010-0.031 | 52-0.022-0.003 |
| BB30-2K-K | 30-0.010-0.031 | 62-0.022-0.003 |
| BB35-2K-K | 35-0.012-0.037 | 72-0.025-0.006 |
| BB40-2K-K | 40-0.012-0.037 | 80-0.025-0.006 |
키와 키웨이의 차원
| 모델 | b2js10 | t1 | t2 | b1js9 | Ｔ | 내측 레이스 키 b×h×length |
바깥 레이스 키 b'× Ｈ' ×length |
|
| BB15-1K-K | BB15-2GD- 1K-K | 5.0 | 1.9 | 1.2 | ― | ― | ― | ― |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD- 1K-K | 5.0 | 1.9 | 1.2 | ― | ― | ― | ― |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD- 1K-K | 6.0 | 2.5 | 1.6 | ― | ― | ― | ― |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD- 1K-K | 8.0 | 3.6 | 1.5 | ― | ― | ― | ― |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD- 1K-K | 8.0 | 3.1 | 2.0 | ― | ― | ― | ― |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD- 1K-K | 10.0 | 3.7 | 2.4 | ― | ― | ― | ― |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD- 1K-K | 12.0 | 5.0 | 3.3 | ― | ― | ― | ― |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 | 10x6x22 | |||
기록 :
BB25-1K-K, BB25-2K-K와 BB25-2GD 1K-K를 위한 t2의 차원은 얕은 0.5 밀리미터입니다
DIN 6885. 3.
DIN 규격 키를 사용하기 위해 깊게 샤프트 0.5 밀리미터에 키웨이를 처리하세요.
다른 모든 모델들은 차원앨리 경쟁자들과 교환할 수 있습니다.
주유
1. 그리스가 이미 배달 전에 적용되었기 때문에, 사용 전에 그리스를 적용하기 위한 어떤 필요가 없습니다.
2. 항상 만약 위기가 오일 윤활제와 함께 사용되면, 기름 윤활이 유닛 안에서 적용되어야 합니다.
3. EP 첨가제로 그리스 또는 윤활유를 사용하지 마세요.
실장 예
