| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | ASK60 |

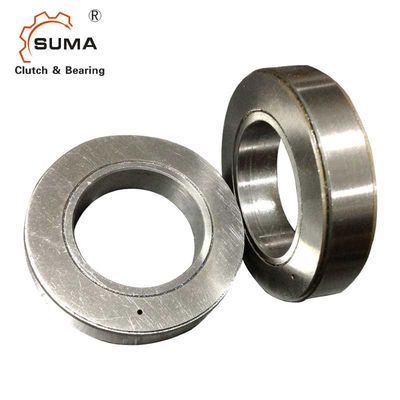

오버러닝 백스톱 위기를 지니는 ASK60 60*95*18MM 한 방법 자유륜
특징
타입 애스크는 롤러베어링의 2 열의 지원받은 롤러형 자유륜 태도입니다. 그것은 자급 자족할 수 있는 재 보호된 유닛이고 기름을 친 그리스를 전달했습니다. 명목상 외부 치수는 60.series 태도와 같습니다.
토르크 전송은 양쪽 안쪽이고 외부 레이스 위의 압착 끼움에 의해 보증될 것입니다. 이 언론 때문에 적합하고 표준 방사상의 틈새는 C4입니다. 표준 계열 60에서 다이렉트마운트를 허락하면서, 간섭 허용한도는 자유륜 차원에 있습니다.
베어링 장소 : 샤프트 허용한도는 h6 또는 j6 바깥 레이스가 K6 허용한도에 조밀 하우징으로 가압되어야 한다는 것 이어야 합니다. 레이디얼 베어링 부하 용량은 테이블에서 주어집니다. 타입 애스크 자유륜은 축 부하를 받아들일 수 없습니다. 그와 같은 로드의 경우에, 스러스트 베어링은 제공되어야 합니다.
기술 데이터
| 모델 | ASK60 |
| 재료 | GCr15 |
| 내경 | 60 밀리미터 |
| 외경 | 95 밀리미터 |
| 두께 | 18 밀리미터 |
| 토크 용량 | 250Nm |
| 항력 토크 | 25Ncm |
| 최대 오버러닝 속도 | 1800r/min |
| 애플리케이션 | 오버런한 백스톱 |
| 패키지 | 통 패키지 / 나무로 된 패키지 |
| 배달 시간 | 5-7 일 |
| 지불 기간 | TT, L/C (신용장), D/P (지급도 조건), 인수 인도, 웨스턴 유니온, 페이팔 |
차원과 능력
| 타입 | 사이즈 | 베어링 계열 | TKN1) | 나맥스 | 외부 직경 | 높이 | 베어링 부하 | 중량 | 항력 토크 | |
| 원동력 | 정전기 | |||||||||
| 질문하세요 | Dp6 (밀리미터) |
(Nm) |
(min-1) |
Ｄ (밀리미터) |
Ｌ (밀리미터) |
Ｃ (kN) |
C0 (kN) |
(킬로그램) | TR (n텀) |
|
| 40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20.6 | 0.25 | 15 | |
| 50 | 6010 | 125 | 2200 | 80 | 16 | 19.6 | 23.5 | 0.34 | 20 | |
| 60 | 6012 | 250 | 1800 | 95 | 18 | 25.3 | 35.1 | 0.5 | 25 | |
기록
1) Tmax = 2 × TKN
>>는 선택 페이지 10 내지 13을 언급합니다
>>는 장착과 유지 참조 페이지 16 내지 19를 언급합니다
실장 예
그림
