| 원래 장소 | 중국 |
| 브랜드 이름 | SUMA |
| 인증 | ISO SGS |
| 모델 번호 | USNU60 |

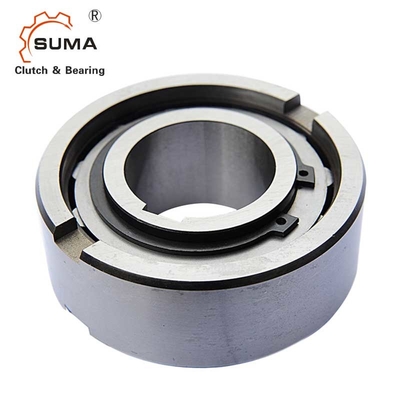

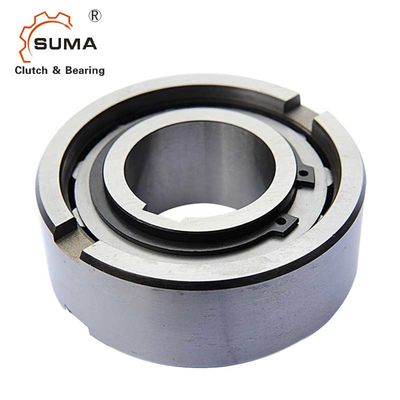

USNU 일련 USNU60 한 방법 롤러 클러치 태도
특징
USNU 시리즈 자유륜은 셀프-센터링. 바깥 레이스가 내측 레이스에 중심으로 회전할 수 있도록 자유륜의 옆에 1 또는 2 태도를 위치시키는 것이 따라서 필요합니다.
USNU 자유륜은 63과 같은 크기로 볼 베어링을 가지고 있습니다.. 시리즈.
샤프트에서 핵심에 의한 내측 레이스까지 그리고 바깥 레이스에서 앞 풀러에 의한 좌석까지 전해지거나, 앉는 허용한도가 K6을 만들어지면 토오크 력들은 간섭에 의하여 적합합니다.
샤프트 허용한도는 또한 h6 또는 j7이어야 합니다 ; 좌석에 대한 허용한도는 또한 H7 또는 F7이어야 합니다.
앞 풀러가 사용되지 않을 때, 앉는 허용한도는 K6이어야 합니다.
서비스 위에 놓여지기 전에, 자유륜은 교육을 따르는 적당한 윤활유가 페이지 12에 주어진 채로 기름을 쳐야 합니다. 기름 윤활은 중성에서 회전의 큰 수가 도달될 때 필수적입니다.
기술 데이터
차원과 능력
| 타입 | 사이즈 |
TKN1) |
오버러닝 속도 |
중량
|
항력 토크 | |||||||||
|
USNU |
dH7 | nimax2) | namax3) | Dn6 | D5 | Ｌ | 비 | Ｔ | Ｓ | Ｅ | Ｆ | TR | ||
| [밀리미터] | [Nm] | [min-1] | [min-1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | [n텀] | |
| 8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.07 | 1.6 | |
| 12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1.4 | 2.4 | 0.6 | 0.3 | 0.06 | 1.6 | |
| 15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1.8 | 2.4 | 0.8 | 0.3 | 0.11 | 1.9 | |
| 17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2.3 | 2.4 | 1.2 | 0.8 | 0.15 | 1.9 | |
| 20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2.3 | 2.4 | 1.2 | 0.8 | 0.19 | 1.9 | |
| 25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2.8 | 2.4 | 1.2 | 0.8 | 0.38 | 5.6 | |
| 30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2.5 | 2.4 | 1.8 | 1 | 0.54 | 14 | |
| 35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3.5 | 2.4 | 1.8 | 1 | 0.74 | 16 | |
| 40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4.1 | 2.5 | 1.8 | 1 | 0.92 | 38 | |
| 45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4.6 | 2.5 | 1.8 | 1 | 1.31 | 43 | |
| 50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5.6 | 2.5 | 1.8 | 1 | 1.74 | 55 | |
| 60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5.5 | 3.6 | 2.6 | 1.5 | 2.77 | 110 | |
| 70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6.9 | 3.6 | 2.6 | 1.5 | 4.16 | 140 | |
| 80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7.5 | 3.6 | 2.6 | 1.5 | 6.09 | 180 | |
| 90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3.6 | 2.6 | 2 | 8.2 | 230 | |
| 100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8.5 | 3.6 | 2.6 | 2 | 12.6 | 380 | |
| 120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3.6 | 2.6 | 2.5 | 22 | 650 | |
| 150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3.6 | 3.6 | 2.5 | 42 | 1000 | |
| 200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7.6 | 3.6 | 3 | 93 | 2000 | |
기록
ASNU8-12, DIN 6885에 대한 ASNU200 키웨이. 1,
DIN 6885.3에 대한 다른 사이즈
1) Ｔ max = 2 × Ｔ 나트
2) 내측 레이스 초과
3) 바깥 레이스 초과
실장 예
