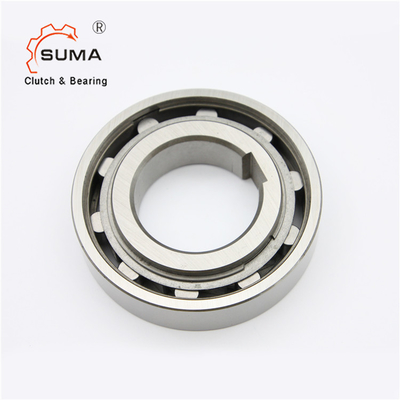

미국 시리즈 US55 AS55 백스톱 위기 자유륜 롤러베어링
특징
미국 시리즈 자유륜은 셀프-센터링. 그것은 바깥 레이스가 내측 레이스에 중심으로 회전할 수 있도록 자유륜의 옆에 1 또는 2 태도를 위치시키도록 그러므로 요구됩니다 .
미국 자유륜은 62와 같은 크기로 볼 베어링을 가지고 있습니다.. 시리즈.
토오크 력들은 외경에 대한 r6 허용한도에 샤프트에서 핵심에 의한 내측 레이스까지 그리고 바깥 레이스에서 간섭 끼움에 의한 좌석까지 전해집니다.
샤프트 허용한도는 또한 h6 또는 j7이어야 합니다 ; 좌석에 대한 허용한도는 또한 H7 또는 J6이어야 합니다.
서비스 위에 놓여지기 전에, 자유륜은 적당한 윤활유가 더를 따르면서 기름을 쳐야 합니다
페이지 12에 주어진 교육. 기름 윤활은 중성에서 회전의 큰 수가 도달될 때 필수적입니다.
차원과 능력
타입 | 사이즈 |
TKN1) |
오버러닝 속도 |
중량
|
항력 토크 | |||||||
우리 (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | S | E | F | TR | ||
[밀리미터] | [Nm] | [min-1] | [min-1] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [밀리미터] | [킬로그램] | [n텀] | |
6 | 2.1 | 5000 | 7500 | 19 | 15.8 | 6 | 0.3 | 0.6 | 0.3 | 0.01 | 0.18 | |
8 | 3.8 | 4300 | 6500 | 24 | 20 | 8 | 1.3 | 0.6 | 0.6 | 0.02 | 0.24 | |
10 | 6.8 | 3500 | 5200 | 30 | 25.9 | 9 | 1.3 | 0.6 | 0.6 | 0.03 | 0.36 | |
12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1.3 | 0.6 | 0.6 | 0.04 | 0.48 | |
15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1.4 | 0.6 | 0.6 | 0.05 | 0.7 | |
20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2.4 | 0.8 | 0.8 | 0.12 | 1.4 | |
25 | 56 | 1900 | 2900 | 52 | 45.9 | 15 | 2.4 | 0.8 | 0.8 | 0.14 | 2.4 | |
30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2.4 | 0.8 | 1 | 0.22 | 7.8 | |
35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2.5 | 0.8 | 1 | 0.31 | 9 | |
40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2.5 | 0.8 | 1 | 0.39 | 10 | |
45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 0.44 | 11 | |
50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 0.49 | 13 | |
55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 0.66 | 14 | |
60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 0.81 | 26 | |
80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 1.41 | 58 |
기록 :
키웨이 없는 AS6. ØD = -0-0,009
DIN 6885.1에 대한 AS8-12 키웨이.
DIN 6885.3에 대한 다른 사이즈
1) T max = 2 × T 나트
2) 내측 레이스 초과
3) 바깥 레이스 초과
실장 치수는 태도 시리즈 62를 둥글게 만들도록 동일합니다
실장 예
그림
